卸下 GPU 适配器桥接器

按照本节中的说明卸下 GPU 适配器桥接器。

关于本任务

S011
sharp edge
警告
附近有尖锐的边缘、边角或接点。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

  • 请遵循 GPU 适配器随附的文档中的其他说明。

注
根据类型的不同，GPU 适配器外观可能与本节插图略有差异。

转到与配置相对应的章节：

卸下 2 插槽桥接器​

过程

注
确保准备好吸盘，以便正确卸下该组件。

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中，请在机架滑动导轨上滑出服务器，以便对顶盖执行操作或将服务器从机架中卸下。请参阅从机架上卸下服务器。
    2. 卸下顶盖。请参阅卸下顶盖。
    3. 卸下转接卡组合件。请参阅卸下正面转接卡组合件。
  2. 从转接卡架上卸下侧面支架。
    图 1. 卸下侧面支架
    Side support bracket removal
    1. 拧松转接卡架后部的两颗螺钉。
    2. 拧松转接卡架前部的两颗螺钉。
    3. 从转接卡架上卸下侧面支架。
  3. 使用吸盘从 GPU 适配器上卸下 GPU 适配器桥接器。
    1. 将吸盘压在 GPU 适配器桥接器上，直至其吸附到 GPU 适配器桥接器。

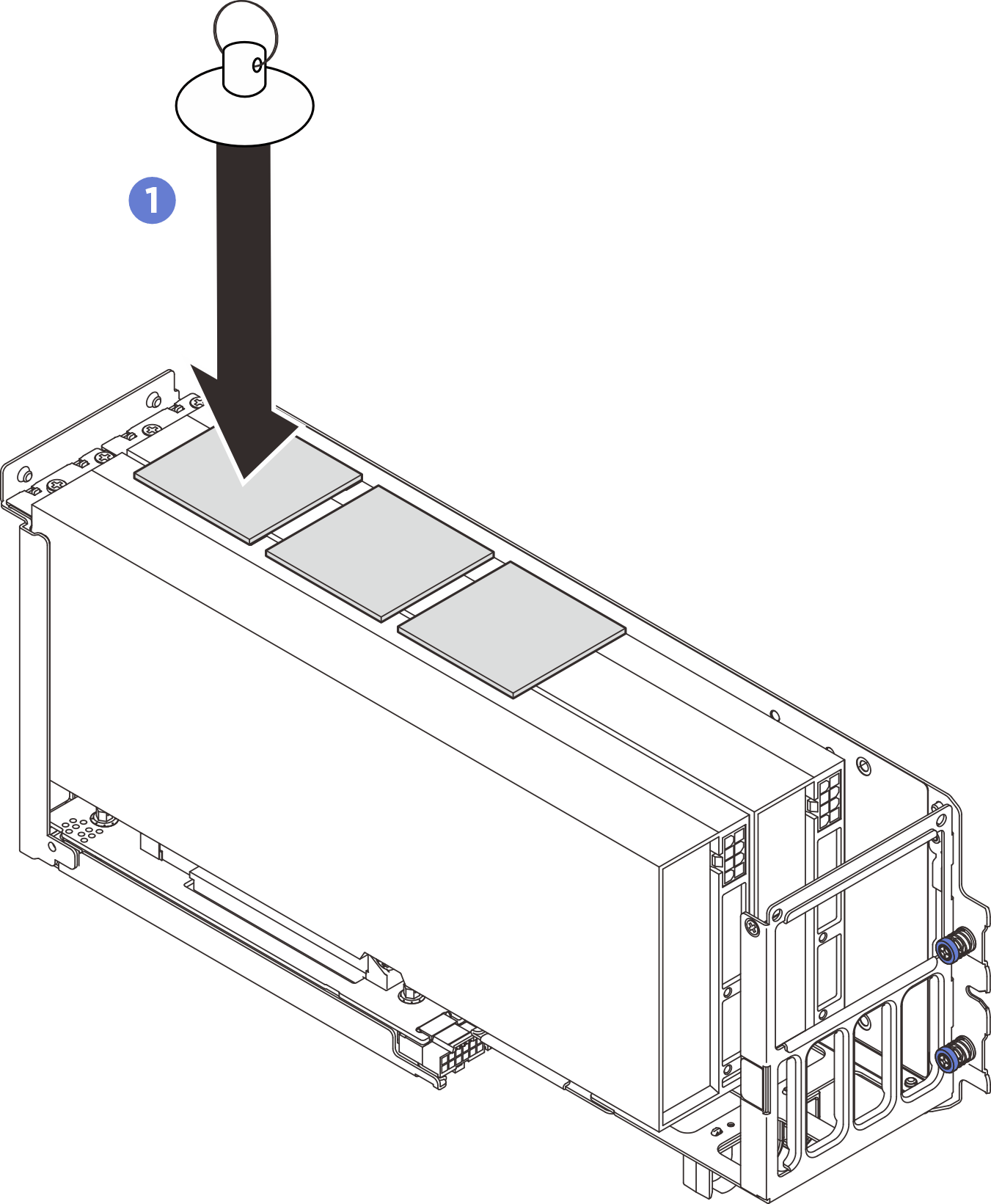

      图 2. 卸下 GPU 适配器桥接器

    2. 向上拉吸盘，将 GPU 适配器桥接器连同吸盘从 GPU 适配器上卸下。

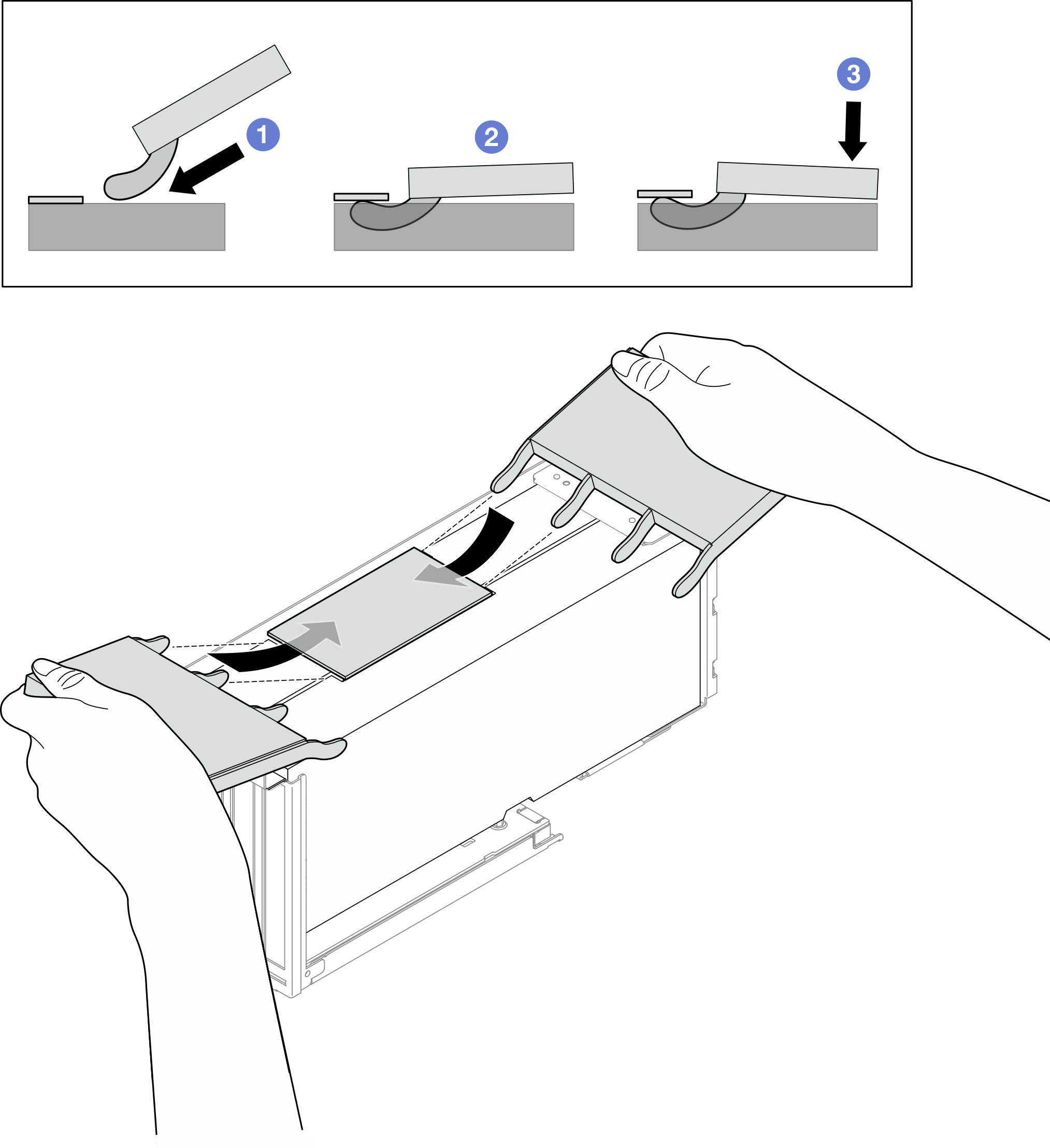

      图 3. 卸下 GPU 适配器桥接器

  4. 对其他 GPU 适配器桥接器重复执行3，直至从 GPU 适配器上卸下所有 GPU 适配器桥接器。

完成之后

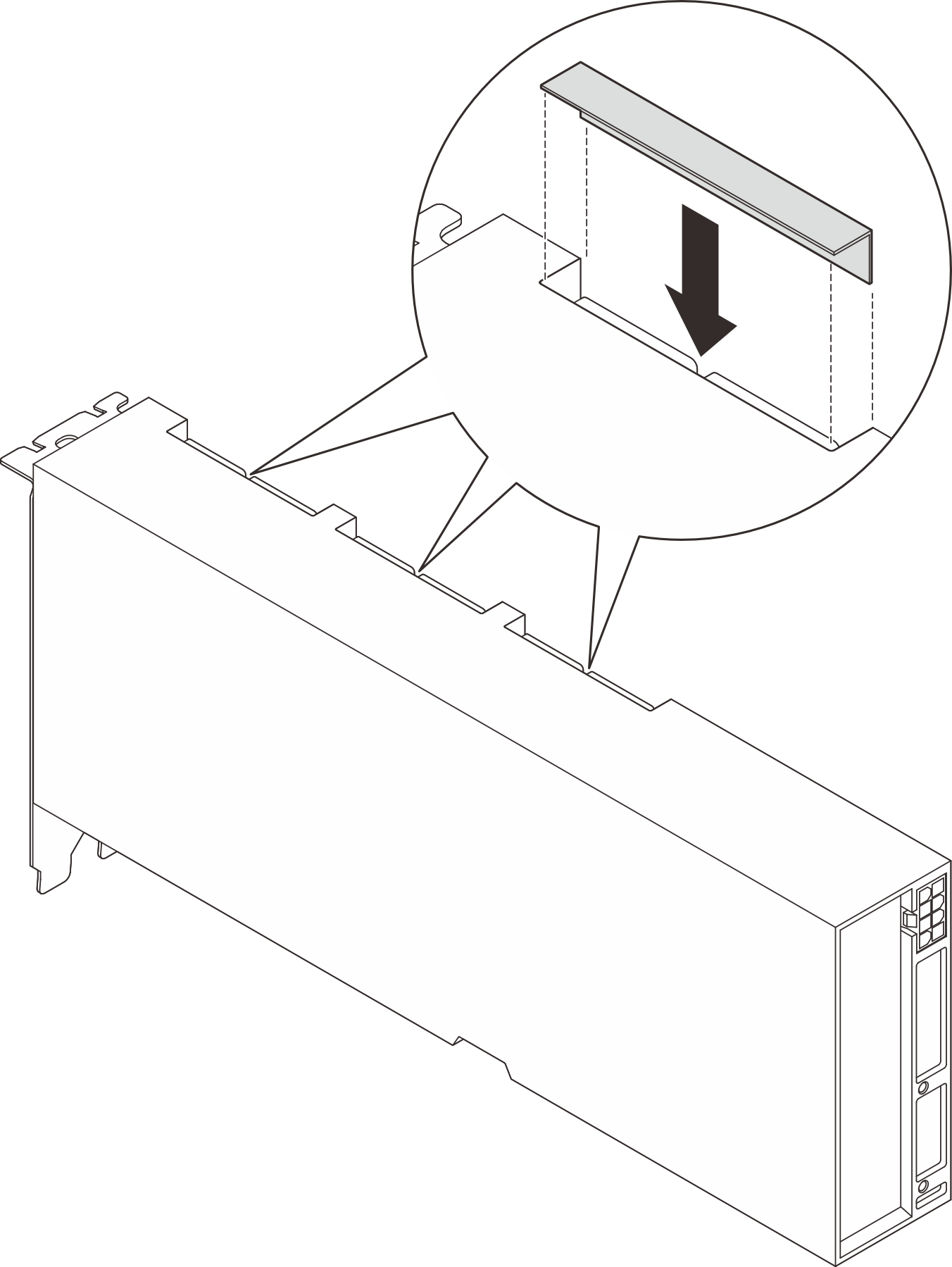

  • 如果不安装替换单元，请在 GPU 适配器上安装链路接口盖。

    图 4. 安装链路接口盖

  • 要安装替换单元，请参阅安装 GPU 适配器桥接器。

  • 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。

演示视频

在 YouTube 上观看操作过程

卸下 2 路桥接器​

过程

注
请确保备好两个 NVIDIA 桥接器拆卸工具，以便正确卸下该组件。

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中，请在机架滑动导轨上滑出服务器，以便对顶盖执行操作或将服务器从机架中卸下。请参阅从机架上卸下服务器。
    2. 卸下顶盖。请参阅卸下顶盖。
    3. 卸下系统风扇架。请参阅卸下系统风扇架。
    4. 卸下正面高功率 GPU 导风管。请参阅卸下正面高功率 GPU 导风管。
    5. 卸下正面高功率 GPU 转接卡组合件。请参阅卸下正面高功率 GPU 转接卡组合件。
    1. 完成卸下正面高功率 GPU 适配器中的步骤 1 到步骤 5 的所有操作。
  2. 从 GPU 适配器上断开桥接器。
    1. 将两个 NVIDIA 桥接器拆卸工具插入桥接器两端与 GPU 适配器之间的缝隙。
    2. 将挂钩与桥接器底部啮合。
    3. 轻轻地向下按压拆卸工具，使桥接器与 GPU 适配器分离。
    注
    请务必使用两个拆卸工具同时分离桥接器的两端，以避免倾斜造成接口损坏。

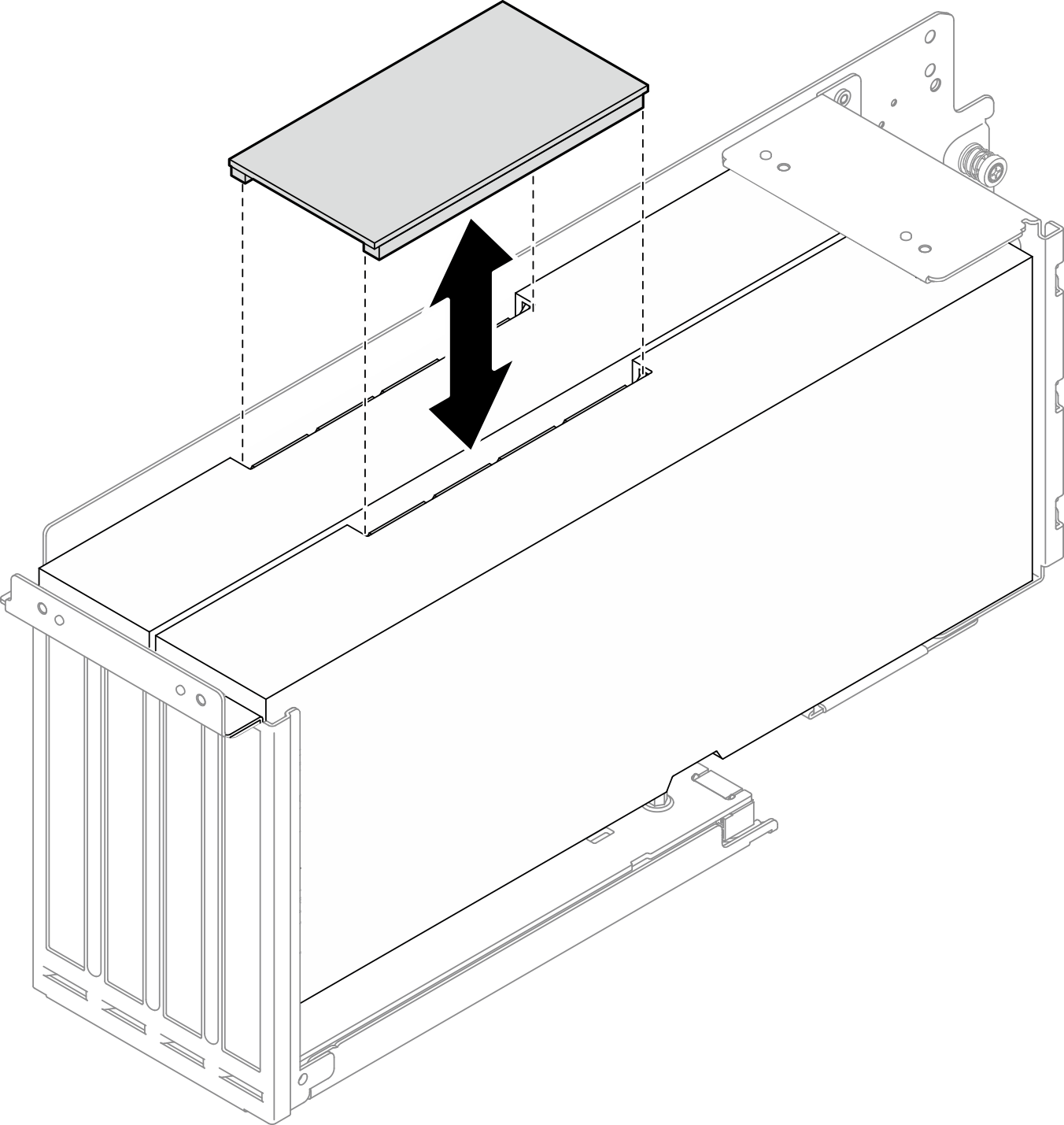

    图 5. 分离 GPU 适配器桥接器

  3. 从 GPU 适配器上卸下桥接器。
    图 6. 卸下 GPU 适配器桥接器

完成之后

  • 如果不安装替换单元，请在 GPU 适配器上安装链路接口盖。

  • 要安装替换单元，请参阅安装 GPU 适配器桥接器。

  • 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
