卸下正面 PCIe 配接卡

請依照本節中的指示,卸下正面 PCIe 配接卡。

關於此作業

S011
sharp edge
注意
附近有銳利的邊緣、邊角或接頭。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

程序

  1. 為作業做好準備。
    1. 如果伺服器安裝在機架中,請沿著其機架滑軌將伺服器滑出以接觸上蓋,或從機架卸下伺服器。請參閱從機架卸下伺服器
    2. 卸下上蓋。請參閱卸下上蓋
    3. 卸下正面擴充卡組件。請參閱卸下正面擴充卡組件
  2. 從擴充卡匣卸下側面支撐托架。

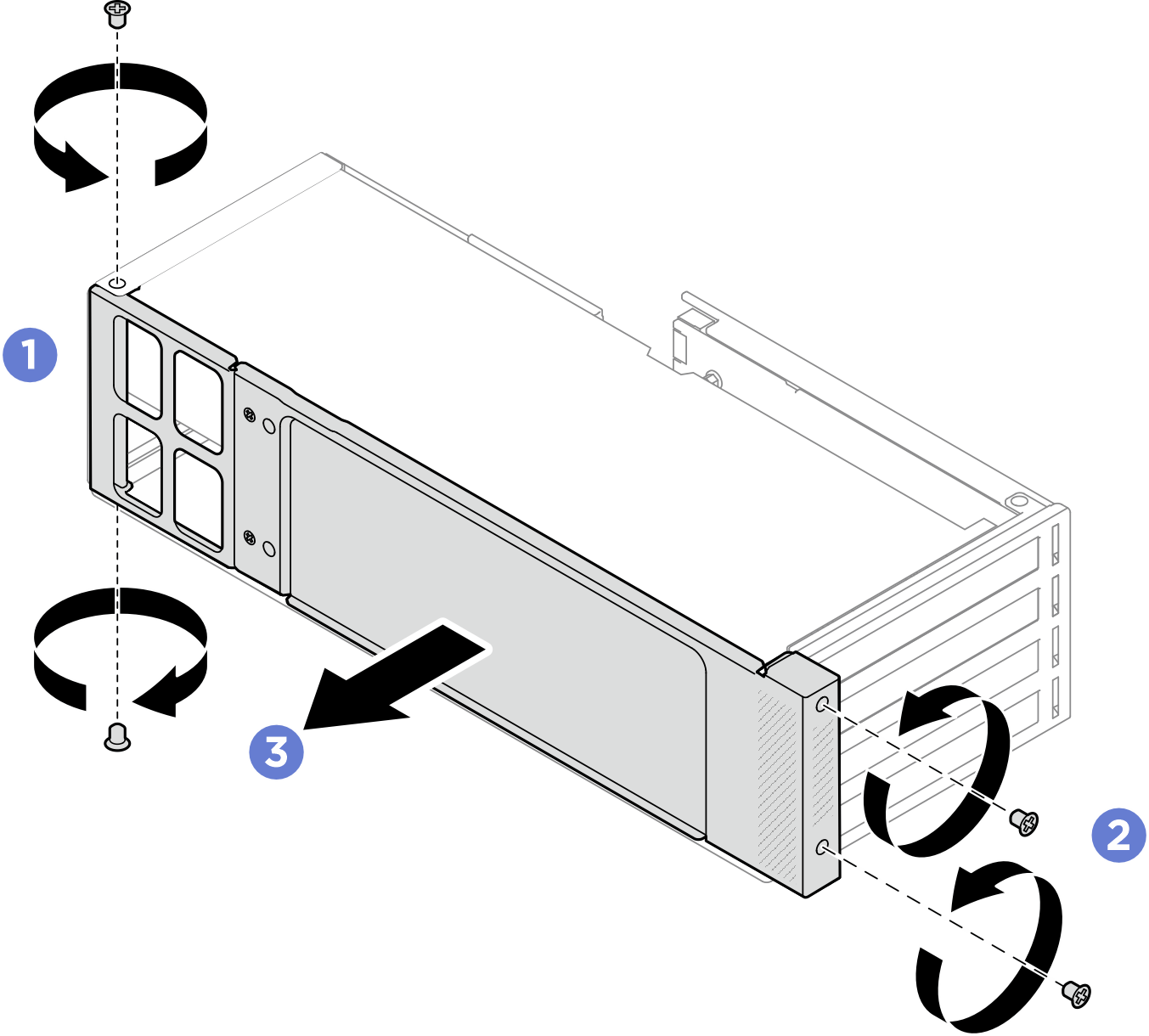

    圖 1. 卸下側面支撐托架
    Side support bracket removal
    1. 鬆開擴充卡匣背面的兩個螺絲。
    2. 鬆開擴充卡匣正面的兩個螺絲。
    3. 從擴充卡匣卸下側面支撐托架。
  3. 如果要卸下的 PCIe 配接卡含電源線,請從配接卡中拔下電源線。
  4. 卸下 PCIe 配接卡。

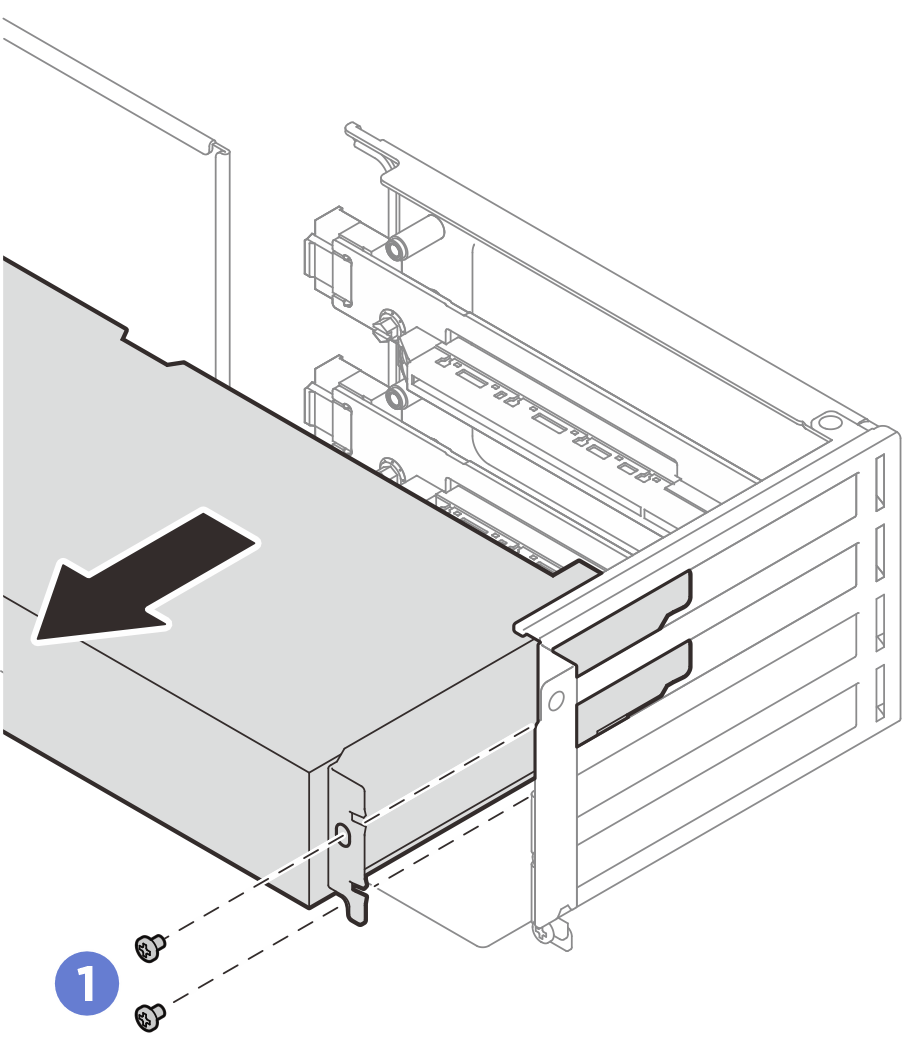

    圖 2. 卸下 PCIe 配接卡
    PCIe adapter removal
    1. 鬆開固定 PCIe 配接卡的螺絲。
    2. 抓住 PCIe 配接卡邊緣,小心地將其從 PCIe 插槽拉出。
  5. 如果插槽中不安裝替換配接卡,請安裝插槽填充板。將填充板插入插槽,然後用一顆螺絲固定填充板。

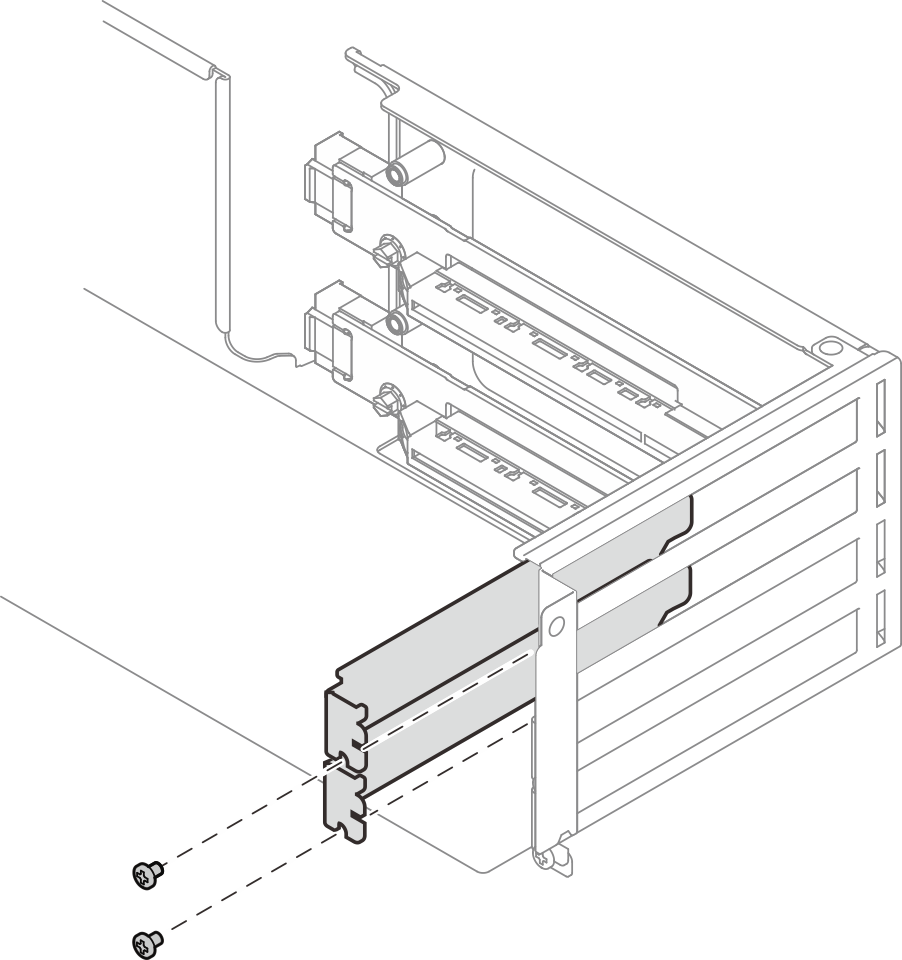

    圖 3. PCIe 插槽填充板
    PCIe slot filler

在您完成之後

  1. 將新的 PCIe 配接卡安裝到擴充卡匣。請參閱安裝正面 PCIe 配接卡

  2. 如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
