Rimozione di un assieme verticale anteriore

Seguire le istruzioni riportate in questa sezione per rimuovere un assieme verticale anteriore.

Informazioni su questa attività

S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione del server dal rack.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Rimuovere la gabbia delle ventole del sistema. Vedere Rimozione dell'alloggiamento della ventola del sistema.
    4. Annotare i punti in cui i cavi dell'assieme verticale sono collegati all'assieme della scheda di sistema; quindi scollegare i cavi dall'assieme della scheda di sistema.
      Attenzione
      Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
  2. Rimuovere l'assieme della scheda verticale.

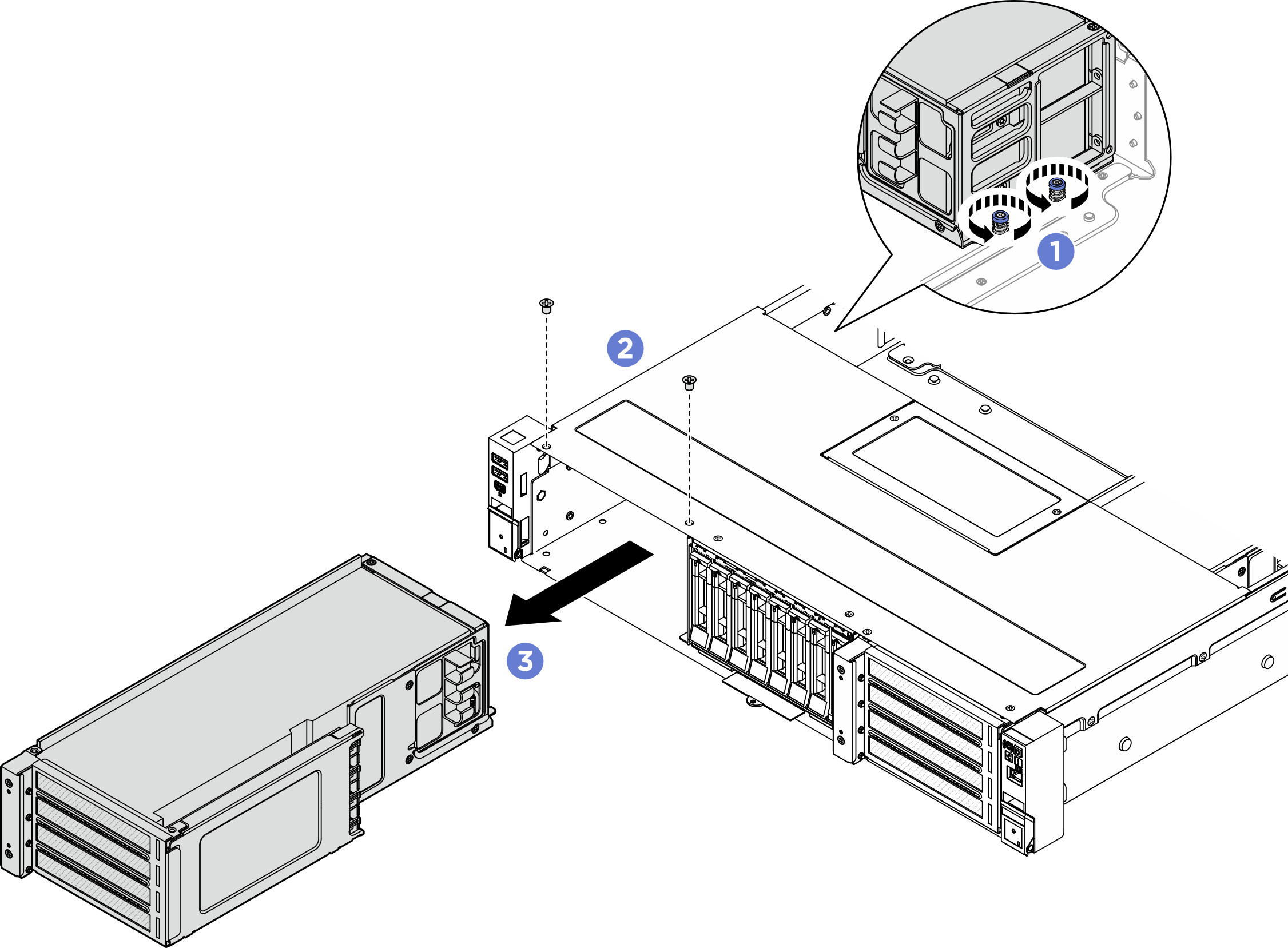

    Figura 1. Rimozione di un assieme verticale anteriore
    Front riser assembly removal
    1. Allentare le due viti zigrinate sulla parte posteriore dell'assieme verticale.
    2. Allentare le due viti che fissano l'assieme verticale.
    3. Far scorrere con cautela l'assieme verticale per rimuoverlo dallo chassis.

Dopo aver terminato

  1. Rimuovere l'adattatore PCIe dall'assieme verticale. Vedere Rimozione di un adattatore PCIe anteriore.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
