Vordere Adapterkartenbaugruppe entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine Adapterkartenbaugruppe an der Vorderseite zu entfernen.

Zu dieser Aufgabe

S011
sharp edge
VORSICHT
Scharfe Kanten, Ecken oder Scharniere in der Nähe.
Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server aus dem Rack entfernen.
    2. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
    3. Entfernen Sie den Systemlüfterrahmen. Siehe Systemlüfterrahmen entfernen.
    4. Notieren Sie sich, wo die Kabel der Adapterkartenbaugruppe mit der Systemplatinenbaugruppe verbunden sind. Ziehen Sie dann die Kabel von der Systemplatinenbaugruppe ab.
      Achtung
      Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen im Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
  2. Entfernen Sie die Adapterkartenbaugruppe.

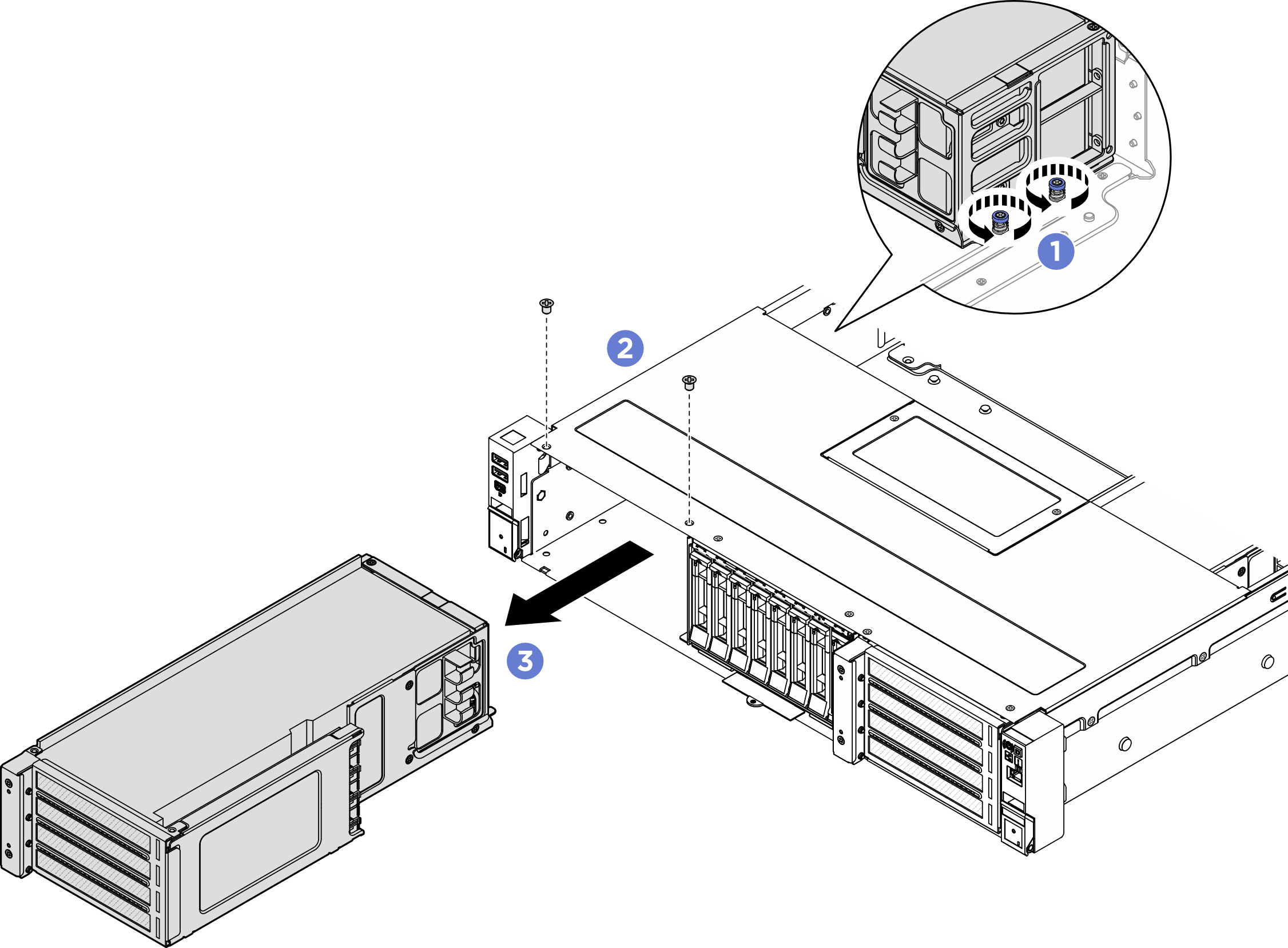

    Abbildung 1. Entfernen der vorderen Adapterkartenbaugruppe
    Front riser assembly removal
    1. Lösen Sie die beiden Rändelschrauben an der Rückseite der Adapterkartenbaugruppe.
    2. Lösen Sie die beiden Schrauben, mit denen die Adapterkartenbaugruppe befestigt ist.
    3. Ziehen Sie die Adapterkartenbaugruppe vorsichtig aus dem Gehäuse.

Nach dieser Aufgabe

  1. Entfernen Sie den PCIe-Adapter aus der Adapterkartenbaugruppe. Siehe Vorderen PCIe-Adapter entfernen.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
