Установка мостов адаптеров графических процессоров

В этом разделе приведены инструкции по установке мостов адаптеров графических процессоров.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Следуйте дополнительным инструкциям в любой документации, входящей в комплект поставки адаптера графического процессора.

Прим.
В зависимости от типа адаптер графического процессора может выглядеть несколько иначе, чем на рисунках в этом разделе.
Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Перейдите к разделу, соответствующему конфигурации:

Установка моста с двумя гнездами​

Процедура

  1. Если применимо, снимите крышки разъемов подключения с адаптеров графических процессоров.

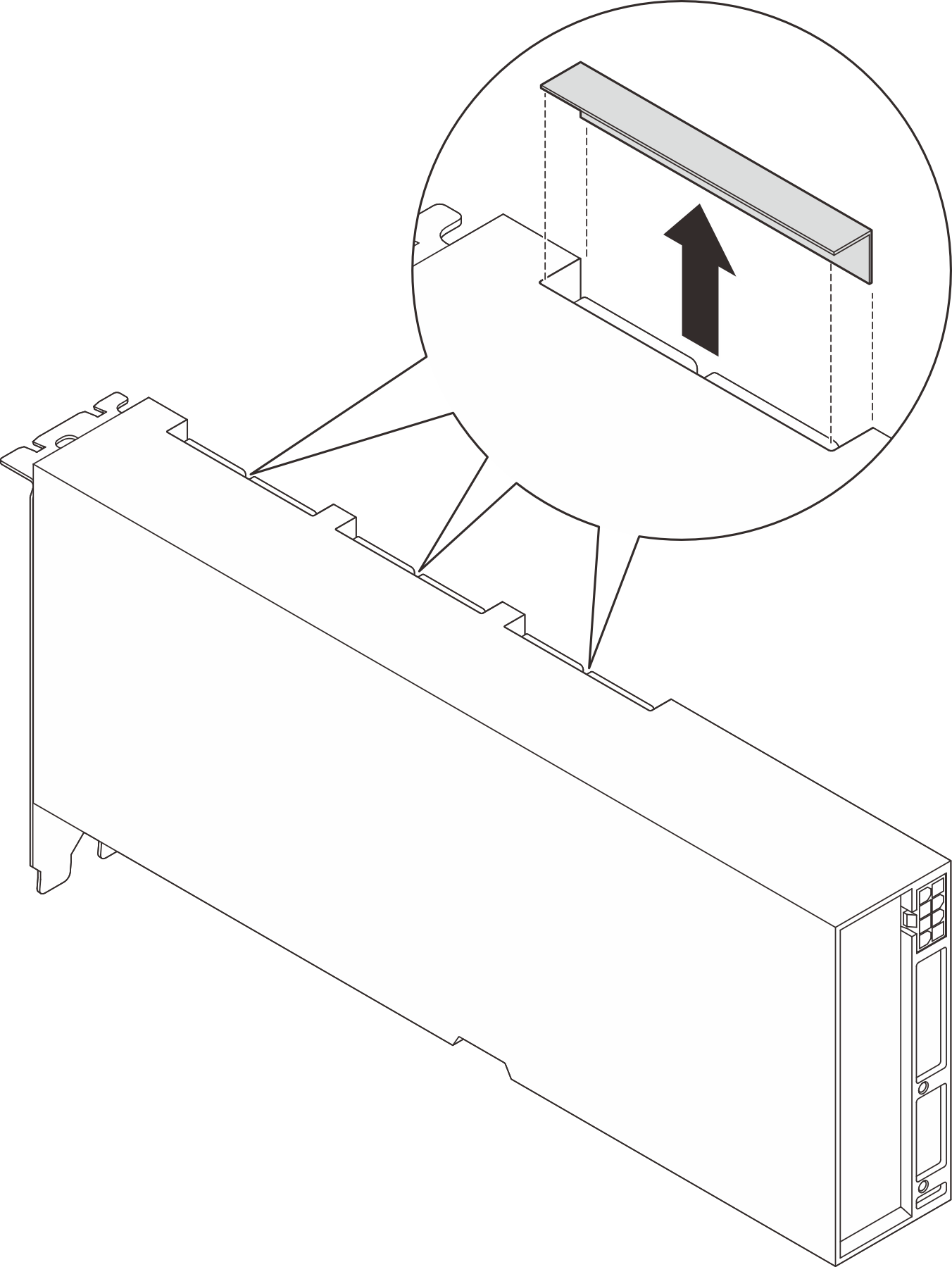

    Рис. 1. Снятие крышки разъема подключения

  2. Совместите мост адаптера графического процессора с разъемами подключения на адаптерах графических процессоров; затем установите этот мост на адаптеры графических процессоров до щелчка.

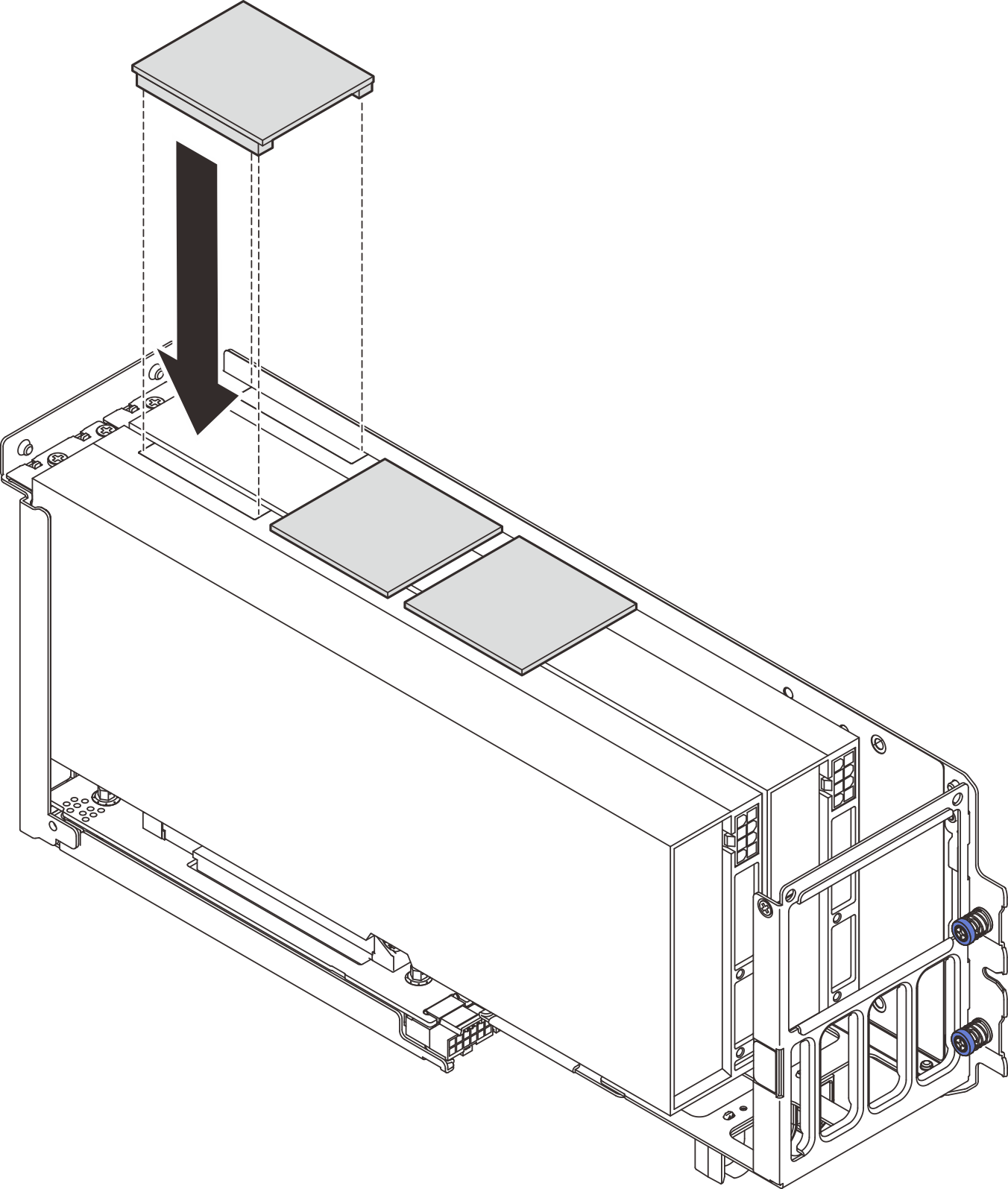

    Рис. 2. Установка моста адаптера графического процессора

  3. Чтобы установить другие мосты адаптеров графических процессоров, повторите 2.
    Прим.
    При связывании пары графических процессоров необходимо связать все разъемы для подключения на этих процессорах.

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов

Демонстрационное видео

Посмотрите видео процедуры на YouTube

Установка 2-канального моста​

Процедура

  1. Если применимо, снимите крышки разъемов подключения с адаптеров графических процессоров.

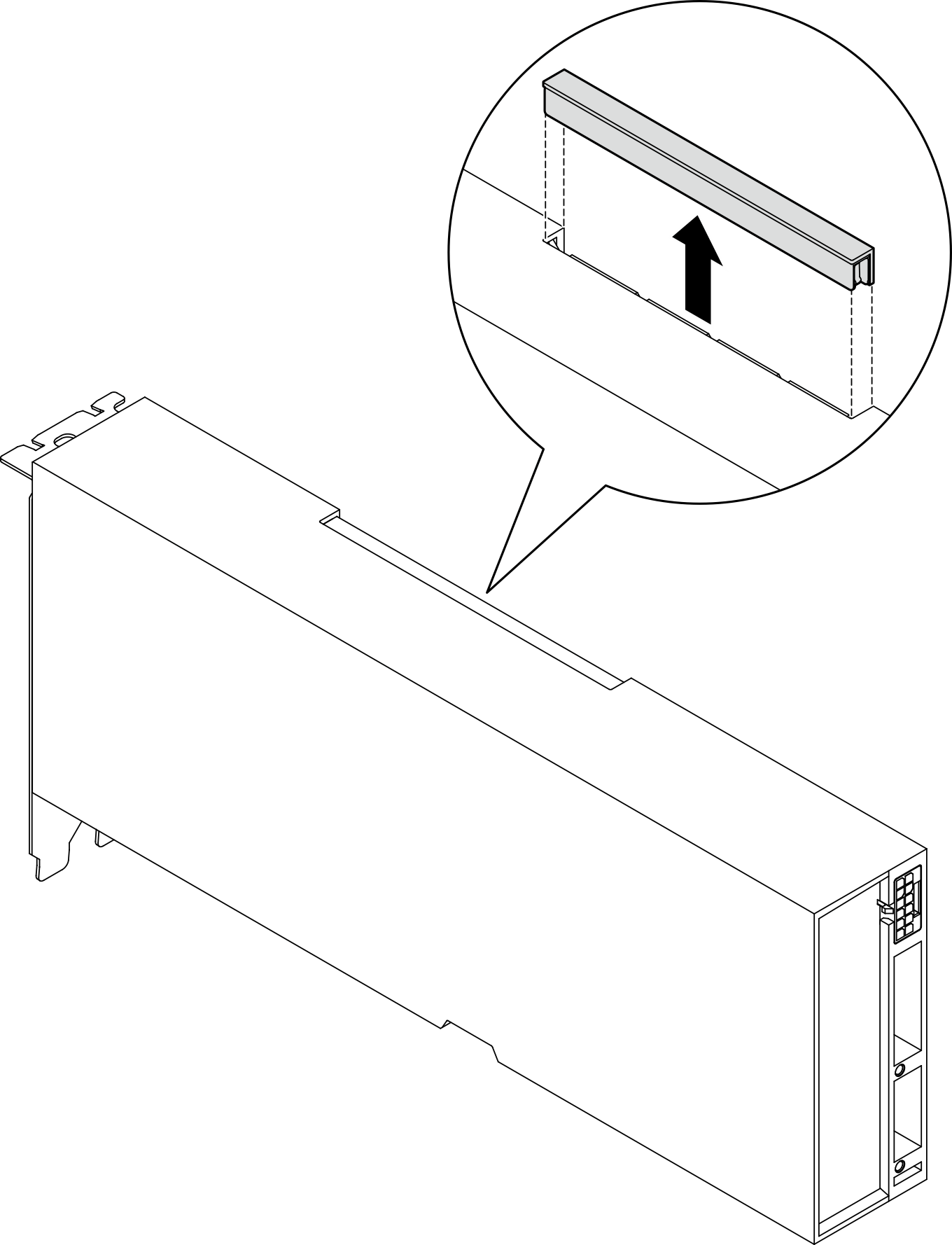

    Рис. 3. Снятие крышки разъема подключения

  2. Совместите мост адаптера графического процессора с разъемами подключения на адаптерах графических процессоров; затем установите этот мост на адаптеры графических процессоров до щелчка.
    Рис. 4. Установка моста адаптера графического процессора

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов
