Installation de ponts de liaison d’adaptateur GPU

Suivez les instructions de cette section pour installer des ponts de liaison d’adaptateur GPU.

À propos de cette tâche

S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.
Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Suivez les instructions supplémentaires fournies dans toute documentation livrée avec l’adaptateur GPU.

Remarque
Selon le type, l’adaptateur GPU peut être légèrement différent des illustrations de cette section.
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédez selon la section qui correspond à la configuration :

Installation d’un pont de liaison à 2 emplacements​

Procédure

  1. Le cas échéant, retirez les caches de connecteur de liaison des adaptateurs GPU.

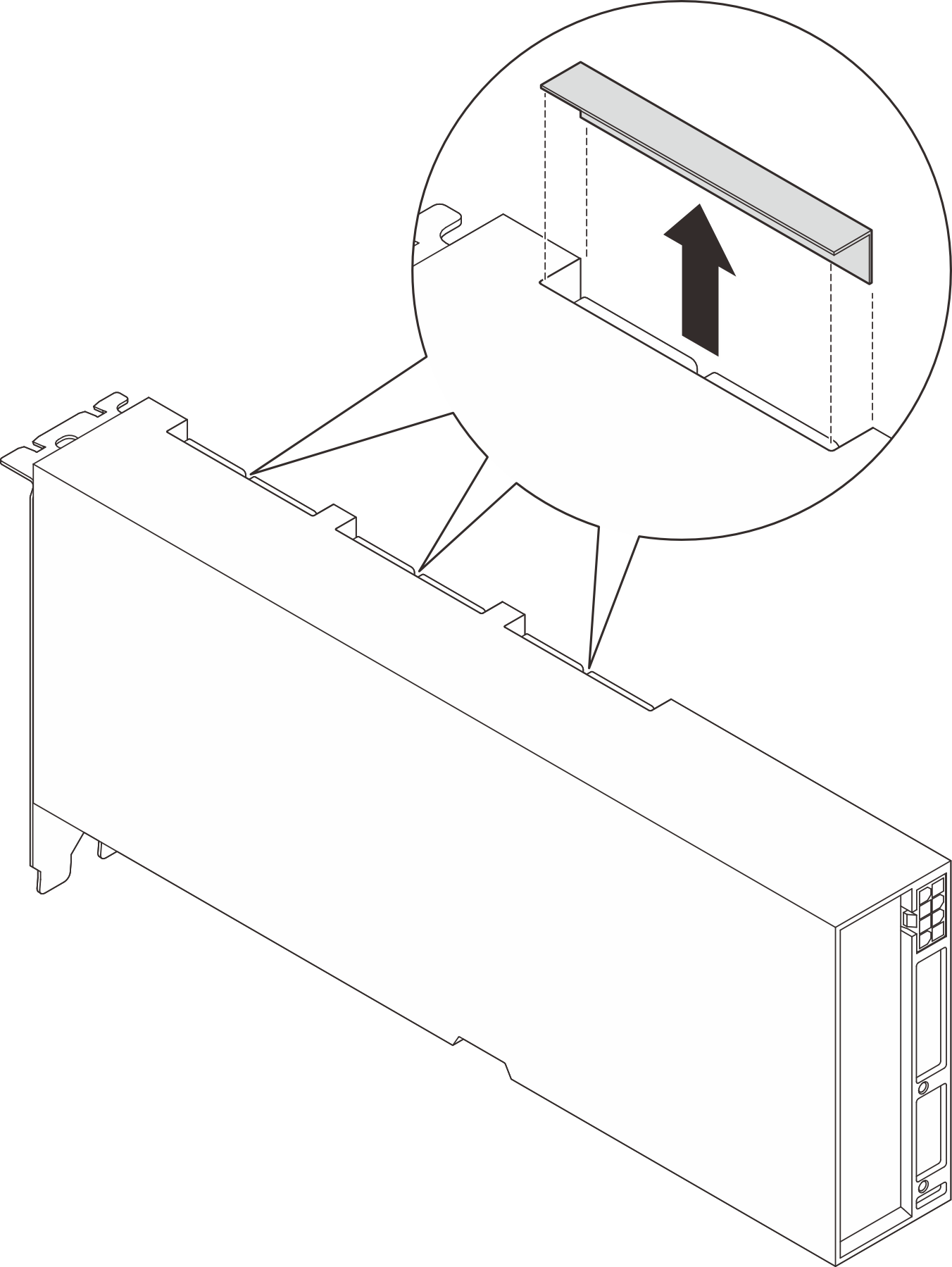

    Figure 1. Retrait du cache du connecteur de liaison

  2. Alignez le pont de liaison d’adaptateur GPU sur les connecteurs de liaison des adaptateurs GPU ; installez ensuite le pont de liaison d’adaptateur GPU sur les adaptateurs GPU jusqu’à ce qu’il s’enclenche.

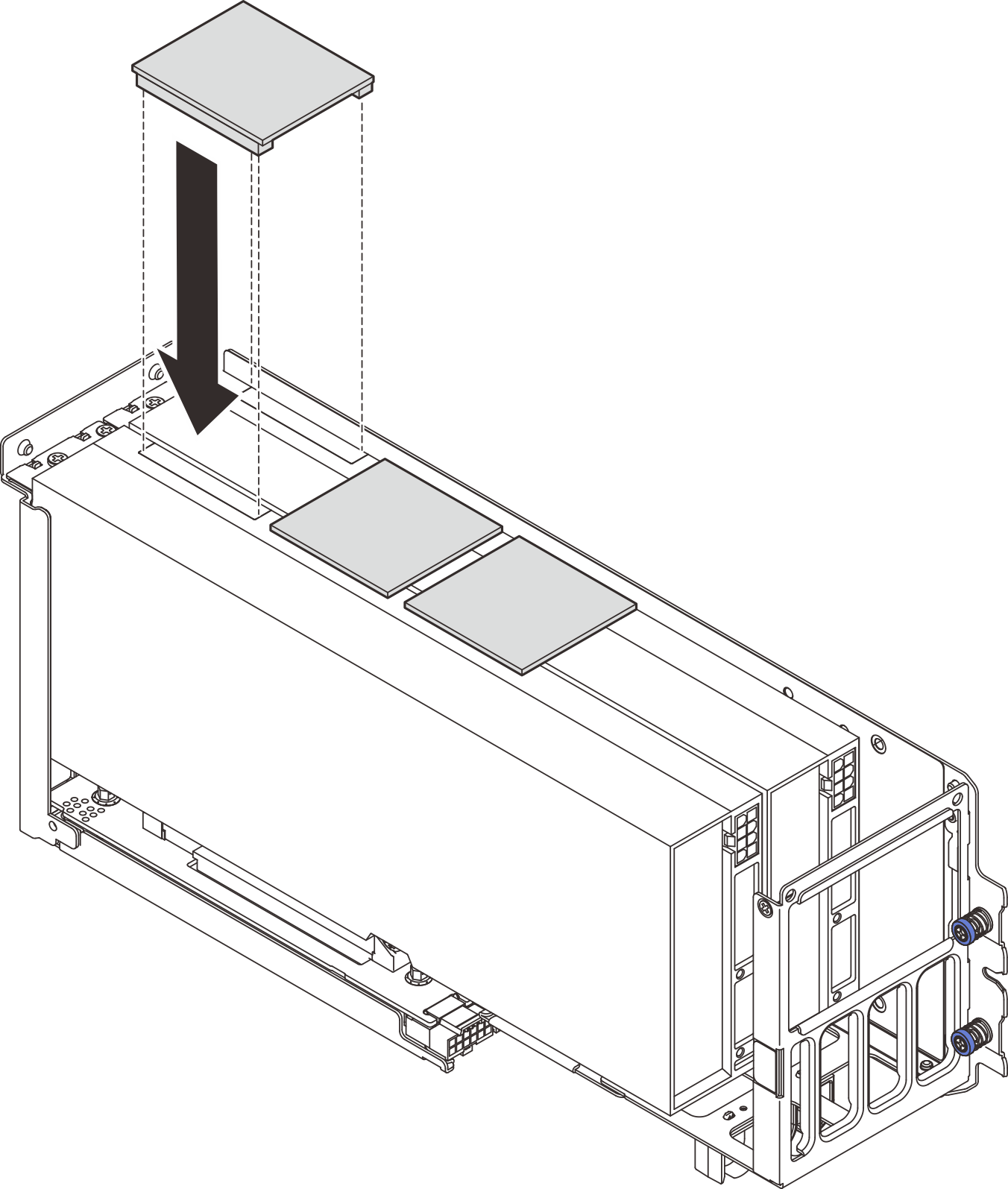

    Figure 2. Installation d’un pont de liaison d’un adaptateur GPU

  3. Répétez 2 pour installer les autres ponts de liaison d’adaptateur GPU.
    Remarque
    Lors de la liaison d’une paire GPU, tous les connecteurs de liaison des GPU doivent être liés.

Après avoir terminé

Terminez le remplacement des composants. Voir Fin du remplacement des composants

Vidéo de démonstration

Découvrez la procédure sur YouTube

Installation d’un pont de liaison à 2 voies​

Procédure

  1. Le cas échéant, retirez les caches de connecteur de liaison des adaptateurs GPU.

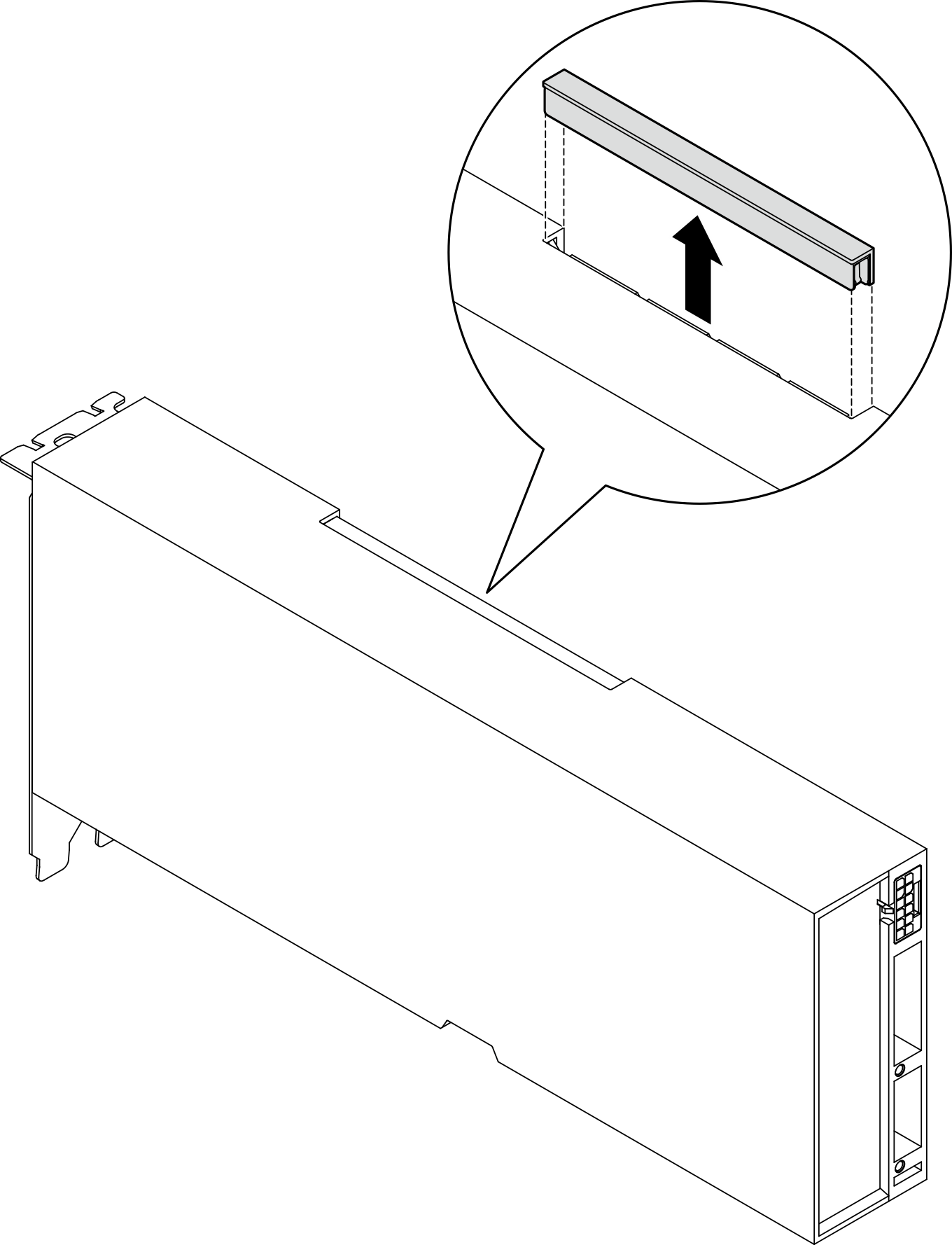

    Figure 3. Retrait du cache du connecteur de liaison

  2. Alignez le pont de liaison d’adaptateur GPU sur les connecteurs de liaison des adaptateurs GPU ; installez ensuite le pont de liaison d’adaptateur GPU sur les adaptateurs GPU jusqu’à ce qu’il s’enclenche.
    Figure 4. Installation d’un pont de liaison d’un adaptateur GPU

Après avoir terminé

Terminez le remplacement des composants. Voir Fin du remplacement des composants
