安装正面高功率 GPU 适配器

按照本节中的说明安装正面高功率 GPU 适配器。

关于本任务

S011

警告

附近有尖锐的边缘、边角或接点。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

• 如需了解 PCIe 适配器安装规则，请参阅PCIe 插槽和 PCIe 适配器。

固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

• 请转至 ThinkSystem SR650a V4 的驱动程序和软件下载网站，查看适用于您的服务器的最新固件和驱动程序更新。

• 请参阅更新固件，了解有关固件更新工具的更多信息。

过程

1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后，从包装中取出新部件，并将其放在防静电平面上。
2. 如果安装了插槽填充件，请拧松固定填充件的螺钉，然后卸下填充件。
   图 1. PCIe 插槽填充件


3. 将高功率 GPU 适配器安装到转接卡架上。

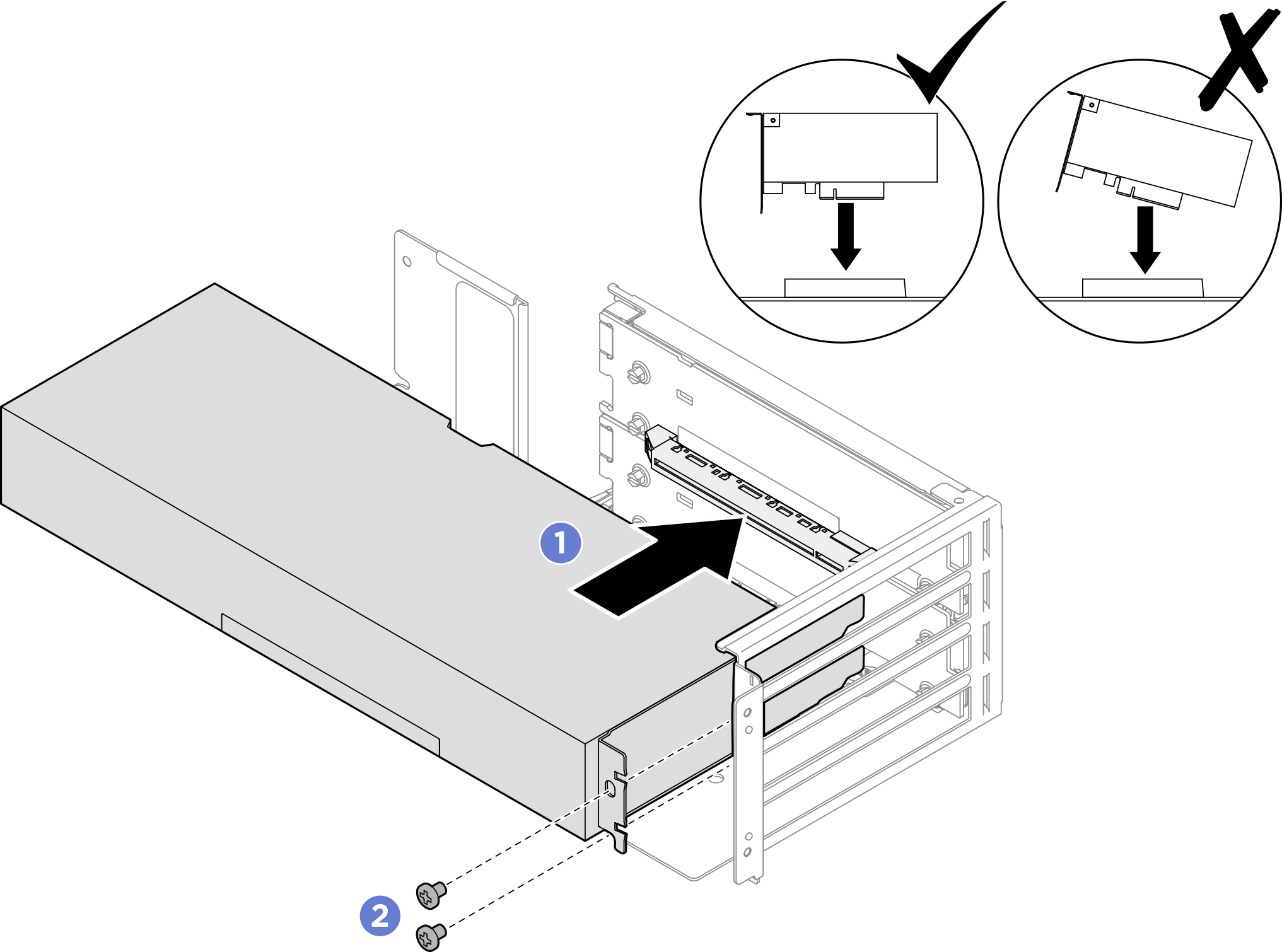

   图 2. 安装高功率 GPU 适配器


   1. 将 GPU 适配器与转接卡上的 PCIe 插槽对齐。小心地将 GPU 适配器垂直按入插槽，直至其完全插入，同时确保其支架亦固定到位。
   2. 拧紧两颗螺钉以固定 GPU 适配器。
4. 如有必要，请安装 2 路桥接器。请参阅安装 2 路桥接器。
5. 将后端支架推向转接卡架方向；然后，拧紧三颗螺钉以固定该支架。
   图 3. 安装后端支架


6. 将侧面支撑架推向转接卡架方向；然后，拧紧四颗螺钉以固定该支撑架。
   图 4. 安装侧面支撑架


7. 在转接卡架背面拧紧螺钉以固定 GPU 适配器。每个 GPU 适配器需用两颗螺钉固定。
   图 5. GPU 适配器螺钉


8. 将 GPU 适配器的 GPU 电源线连接到转接卡。
   图 6. 高功率 GPU 电源线



   1 转接卡上的 GPU 电源接口

   2 GPU 适配器上的电源接口
