Installazione di una scheda verticale PCIe anteriore

Seguire le istruzioni riportate in questa sezione per installare una scheda verticale PCIe anteriore.

Informazioni su questa attività

S011

Avvertenza

Presenza di bordi, angoli o giunzioni taglienti.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

• Visitare il sito Sito Web per il download di driver e software per ThinkSystem SR650a V4 per visualizzare gli aggiornamenti più recenti di firmware e driver per il server in uso.

• Per ulteriori informazioni sugli strumenti di aggiornamento del firmware, vedere Aggiornamento del firmware.

Procedura

1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
2. Installare la scheda verticale.

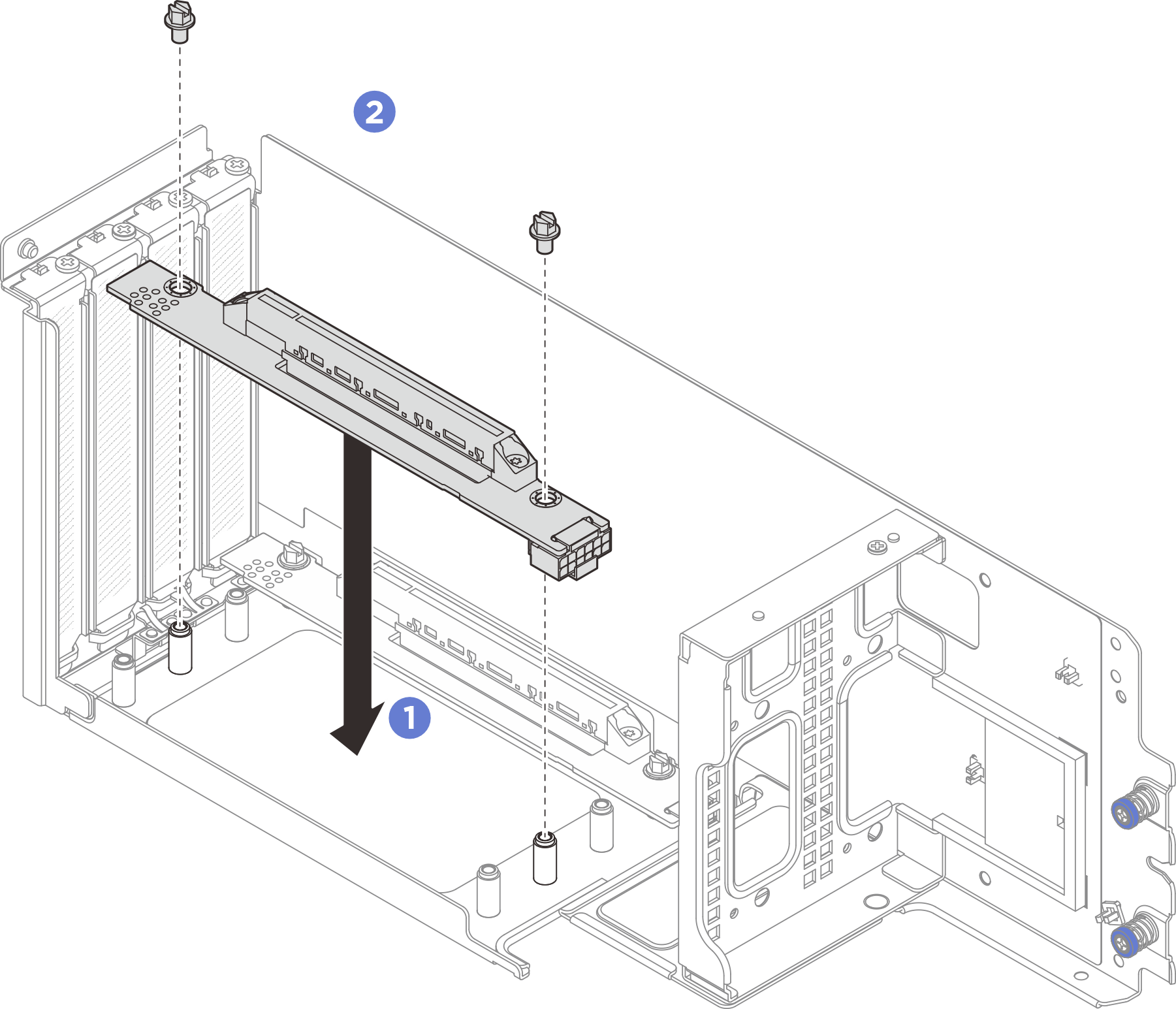

   Figura 1. Installazione della scheda verticale


   1. Allineare la scheda verticale al telaio verticale e inserirla.
   2. Stringere le viti per fissare la scheda verticale.
3. Per le schede verticali dei primi tre slot dell'assieme verticale, assicurarsi di instradare il cavo di segnale nel fermacavo come mostrato.
   Figura 2. Fermacavi dell'assieme verticale anteriore



   1 2 3 Fermacavi
