安装正面 PCIe 转接卡

按照本节中的说明安装正面 PCIe 转接卡。

关于本任务

S011

警告

附近有尖锐的边缘、边角或接点。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

• 请转至 ThinkSystem SR650a V4 的驱动程序和软件下载网站，查看适用于您的服务器的最新固件和驱动程序更新。

• 请参阅更新固件，了解有关固件更新工具的更多信息。

过程

1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后，从包装中取出新部件，并将其放在防静电平面上。
2. 安装转接卡。

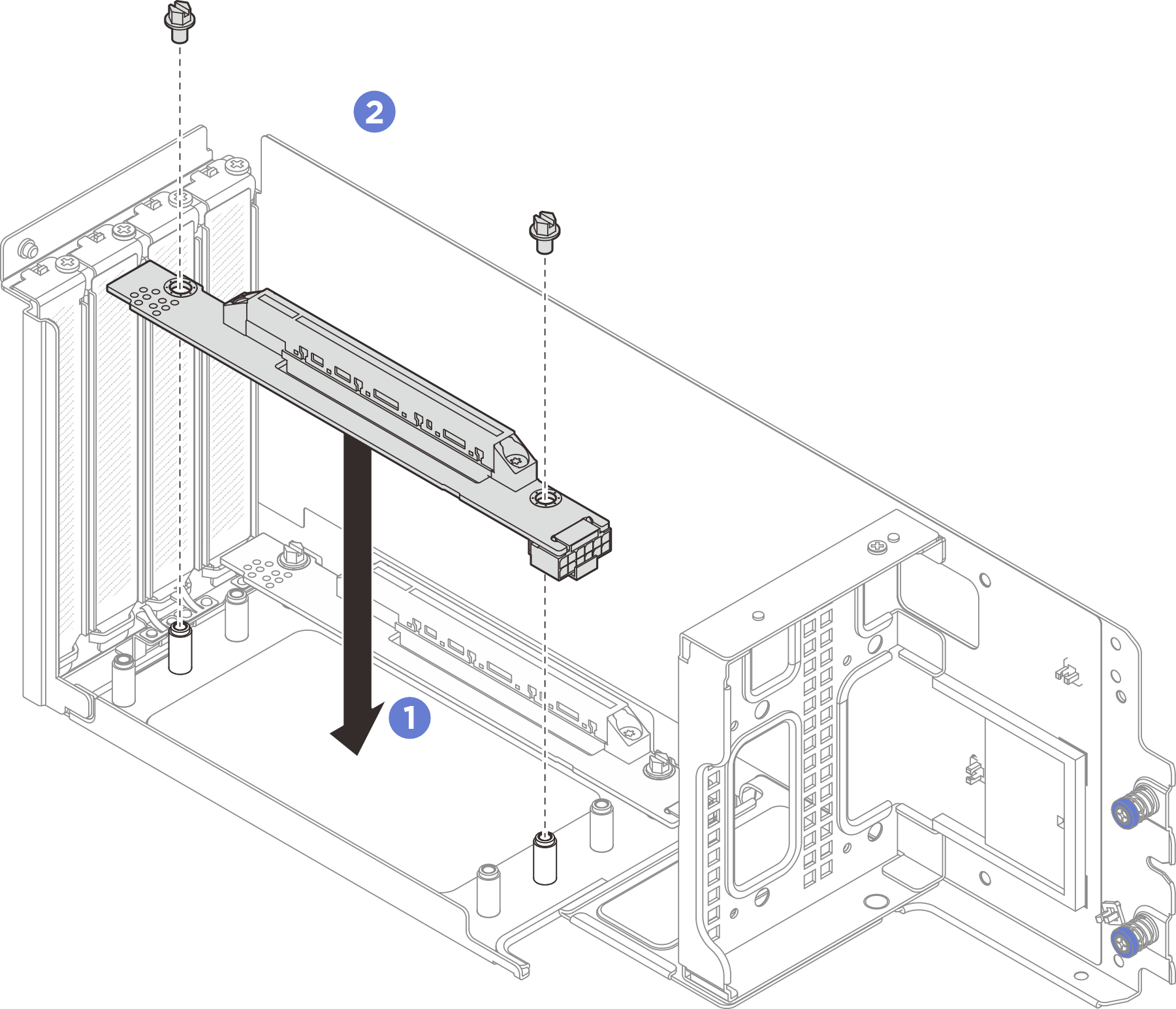

   图 1. 安装转接卡


   1. 将转接卡与转接卡架对齐，然后将其放入转接卡架中。
   2. 拧紧螺钉以固定转接卡。
3. 对于转接卡组合件顶部三个插槽中的转接卡，请确保将信号线缆穿过线缆夹，如图所示。
   图 2. 正面转接卡组合件的线缆夹



   1 2 3 线缆夹
