Установка передней платы-адаптера Riser PCIe

В этом разделе приведены инструкции по установке передней платы-адаптера Riser PCIe.

Об этой задаче

S011

ОСТОРОЖНО

В непосредственной близости находятся острые края, углы или места соединения.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

• Чтобы получить доступ к последним обновлениям микропрограммы и драйверов вашего сервера, перейдите по ссылке Веб-сайт скачивания драйверов и программного обеспечения для сервера ThinkSystem SR650a V4.

• Дополнительные сведения об инструментах обновления микропрограммы см. в разделе Обновление микропрограммы.

Процедура

1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
2. Установите плату-адаптер Riser.

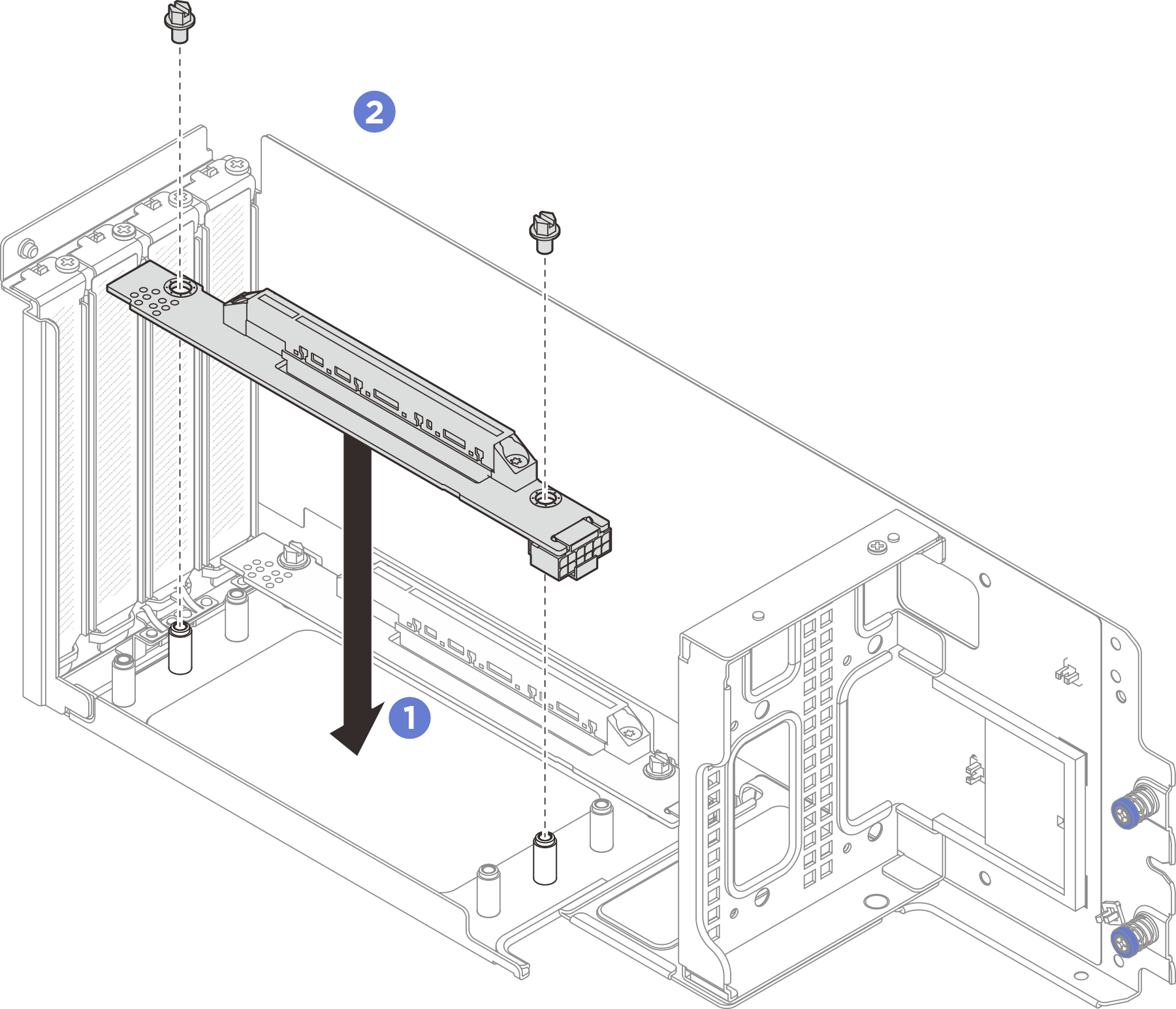

   Рис. 1. Установка платы-адаптера Riser


   1. Совместите плату-адаптер Riser с отсеком платы-адаптера Riser и поместите ее в отсек.
   2. Зафиксируйте плату-адаптер Riser винтами.
3. Для плат-адаптеров Riser в трех верхних гнездах блока платы-адаптера Riser обязательно проложите сигнальный кабель в кабельный зажим, как показано на рисунке.
   Рис. 2. Кабельные зажимы переднего блока платы-адаптера Riser



   1 2 3 Кабельные зажимы
