Instalar uma placa riser PCIe frontal

Siga as instruções nesta seção para instalar uma placa riser PCIe frontal.

Sobre esta tarefa

S011

CUIDADO

Bordas, cantos ou juntas pontiagudos nas proximidades.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

• Vá para Site de download de drivers e software para ThinkSystem SR650a V4 para ver as atualizações de firmware e driver mais recentes para o seu servidor.

• Acesse Atualizar o firmware para obter mais informações sobre ferramentas de atualização de firmware.

Procedimento

1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
2. Instale a placa riser.

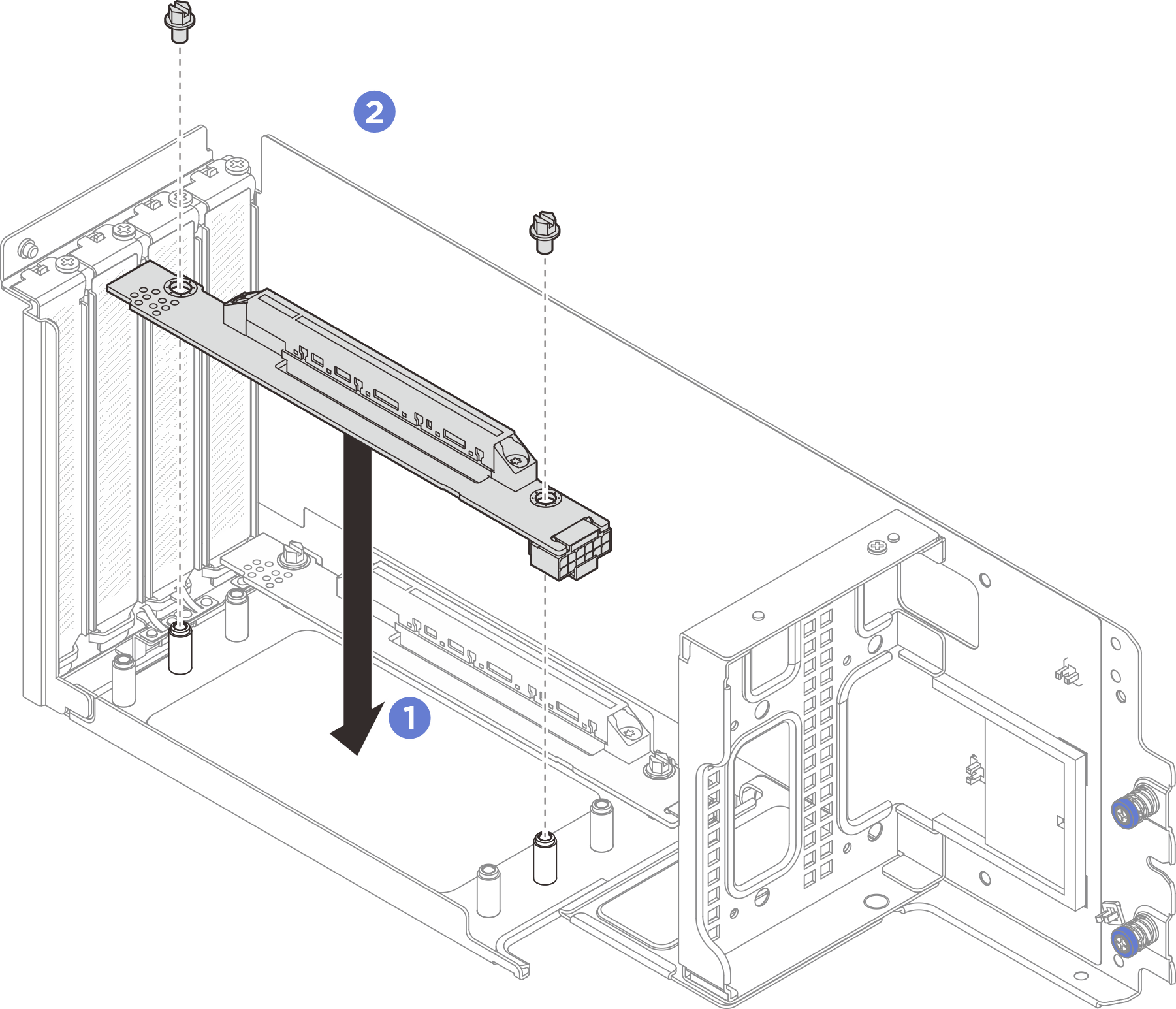

   Figura 1. Instalação da placa riser


   1. Alinhe a placa riser com a gaiola da placa riser e coloque-a nessa gaiola.
   2. Aperte os parafusos para prender a placa riser.
3. Em caso de placas riser dos três slots superiores do conjunto de placa riser, certifique-se de direcionar o cabo de sinal para a presilha de cabos, conforme mostrado.
   Figura 2. Clipes de cabos do conjunto de placa riser frontal



   1 2 3 Clipes dos cabos
