앞면 PCIe 라이저 카드 설치

이 섹션의 지침에 따라 앞면 PCIe 라이저 카드를 설치하십시오.

이 작업 정보

S011

경고

날카로운 테두리, 모서리 또는 이음새 부근입니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

• 서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 ThinkSystem SR650a V4용 드라이버 및 소프트웨어 다운로드 웹 사이트로 이동하십시오.

• 펌웨어 업데이트 도구에 대한 자세한 정보를 보려면 펌웨어 업데이트로 이동하십시오.

절차

1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
2. 라이저 카드를 설치하십시오.

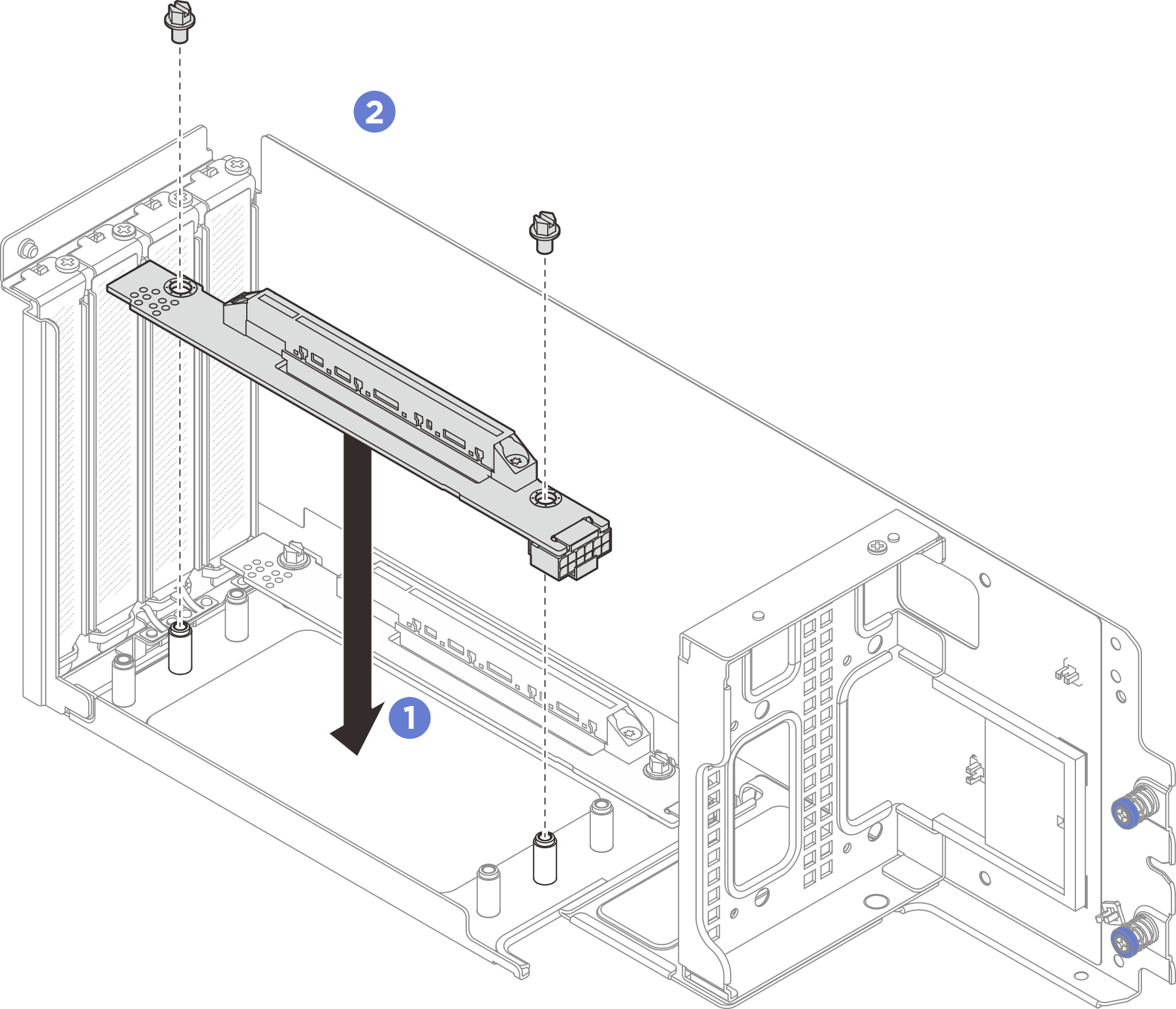

   그림 1. 라이저 카드 설치


   1. 라이저 카드를 라이저 케이지에 맞추고 라이저 케이지에 넣으십시오.
   2. 나사를 조여 라이저 카드를 고정하십시오.
3. 라이저 어셈블리의 상단 3개 슬롯에 있는 라이저 카드의 경우, 그림과 같이 신호 케이블을 케이블 클립에 배선합니다.
   그림 2. 앞면 라이저 어셈블리의 케이블 클립



   1 2 3 케이블 클립
