앞면 PCIe 라이저 카드 제거

이 섹션의 지침에 따라 앞면 PCIe 라이저 카드를 제거하십시오.

이 작업 정보

S011
sharp edge
경고
날카로운 테두리, 모서리 또는 이음새 부근입니다.
주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

  1. 작업을 준비하십시오.
    1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 랙에서 서버 제거의 내용을 참조하십시오.
    2. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
    3. 라이저 어셈블리를 제거합니다. 앞면 라이저 어셈블리 제거의 내용을 참조하십시오.
    4. 라이저 케이지에 설치된 PCIe 어댑터를 모두 제거하십시오. 앞면 PCIe 어댑터 제거의 내용을 참조하십시오.
  2. PCIe 라이저 카드의 케이블이 케이블 클립에 고정되어 있으면 케이블 클립에서 케이블을 제거하십시오.

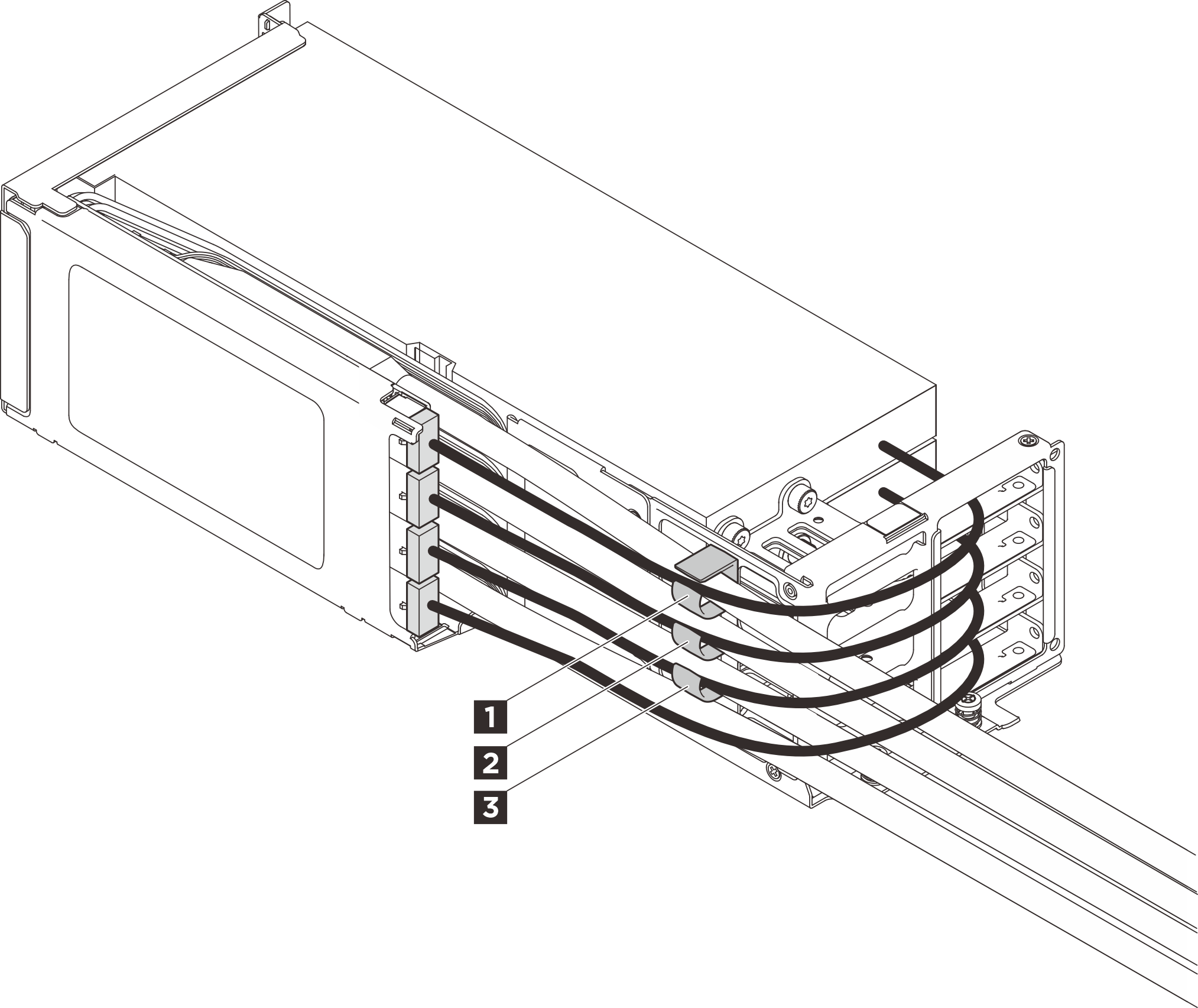

    그림 1. 앞면 라이저 어셈블리의 케이블 클립

    1 2 3 케이블 클립
  3. PCIe 라이저 카드 제거

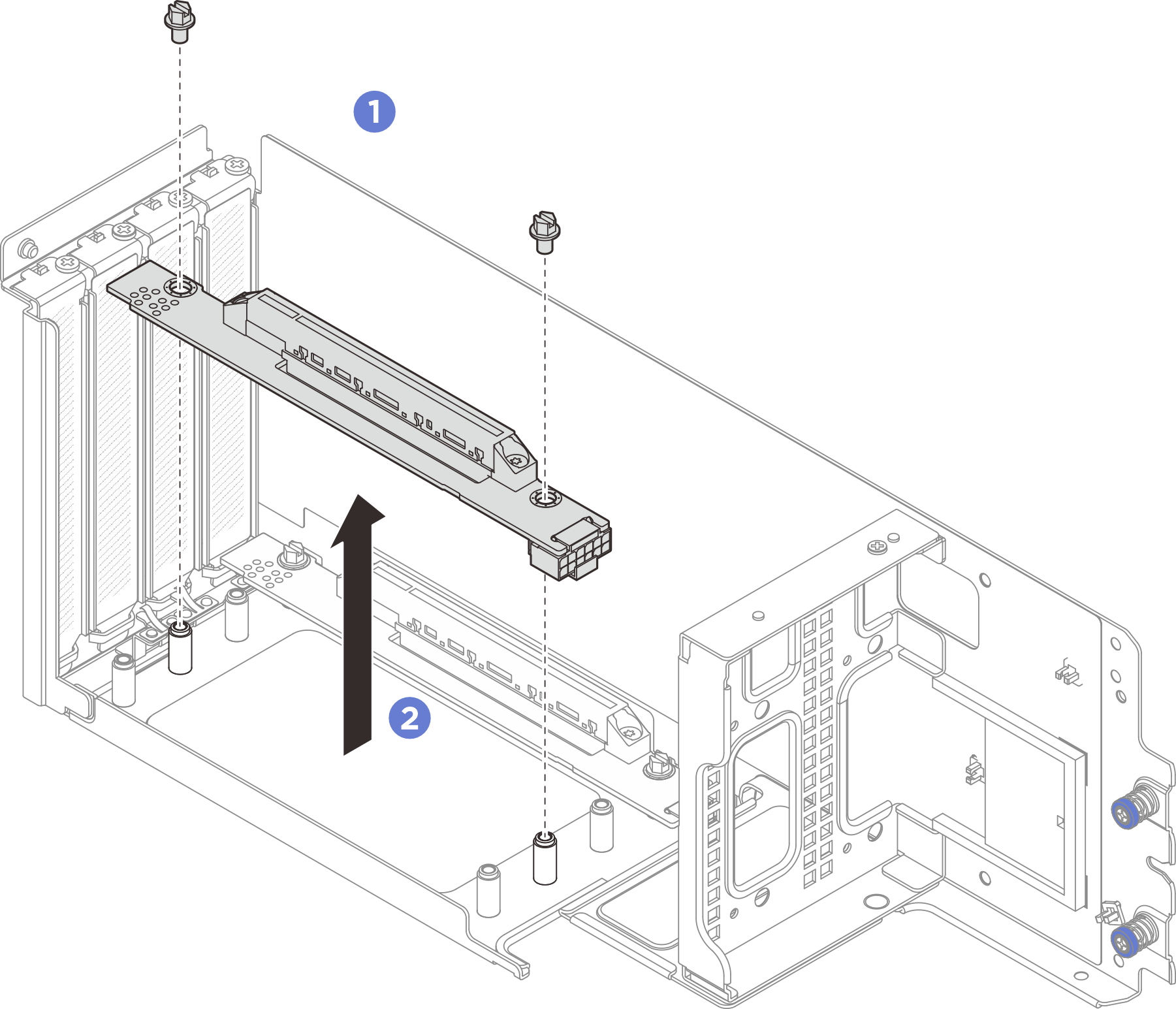

    그림 2. 라이저 카드 제거
    Riser card removal
    1. 라이저 카드를 고정하는 나사를 푸십시오.
    2. 라이저 카드의 가장자리를 잡고 라이저 케이지에서 조심스럽게 꺼내십시오.

완료한 후

  1. 교체 장치를 설치하십시오. 앞면 PCIe 라이저 카드 설치의 내용을 참조하십시오.

  2. 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
