Retrait d'une carte mezzanine PCIe avant

Suivez les instructions énoncées dans cette section pour retirer un carte mezzanine PCIe avant.

À propos de cette tâche

S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait du serveur de l’armoire.
    2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    3. Retirez l’assemblage de cartes mezzanines. Voir Retrait d'un assemblage de cartes mezzanines avant.
    4. Retirez tous les adaptateurs PCIe installés dans le boîtier de carte mezzanine. Pour plus d'informations, voir Retrait d’un adaptateur PCIe avant.
  2. Si le câble de la carte mezzanine PCIe est fixé dans le clip de fixation, retirez le câble du clip de fixation.
    Figure 1. Clips de fixation de l’assemblage de cartes mezzanines avant

    1 2 3 Clips de fixation
  3. Retrait de la carte mezzanine PCIe

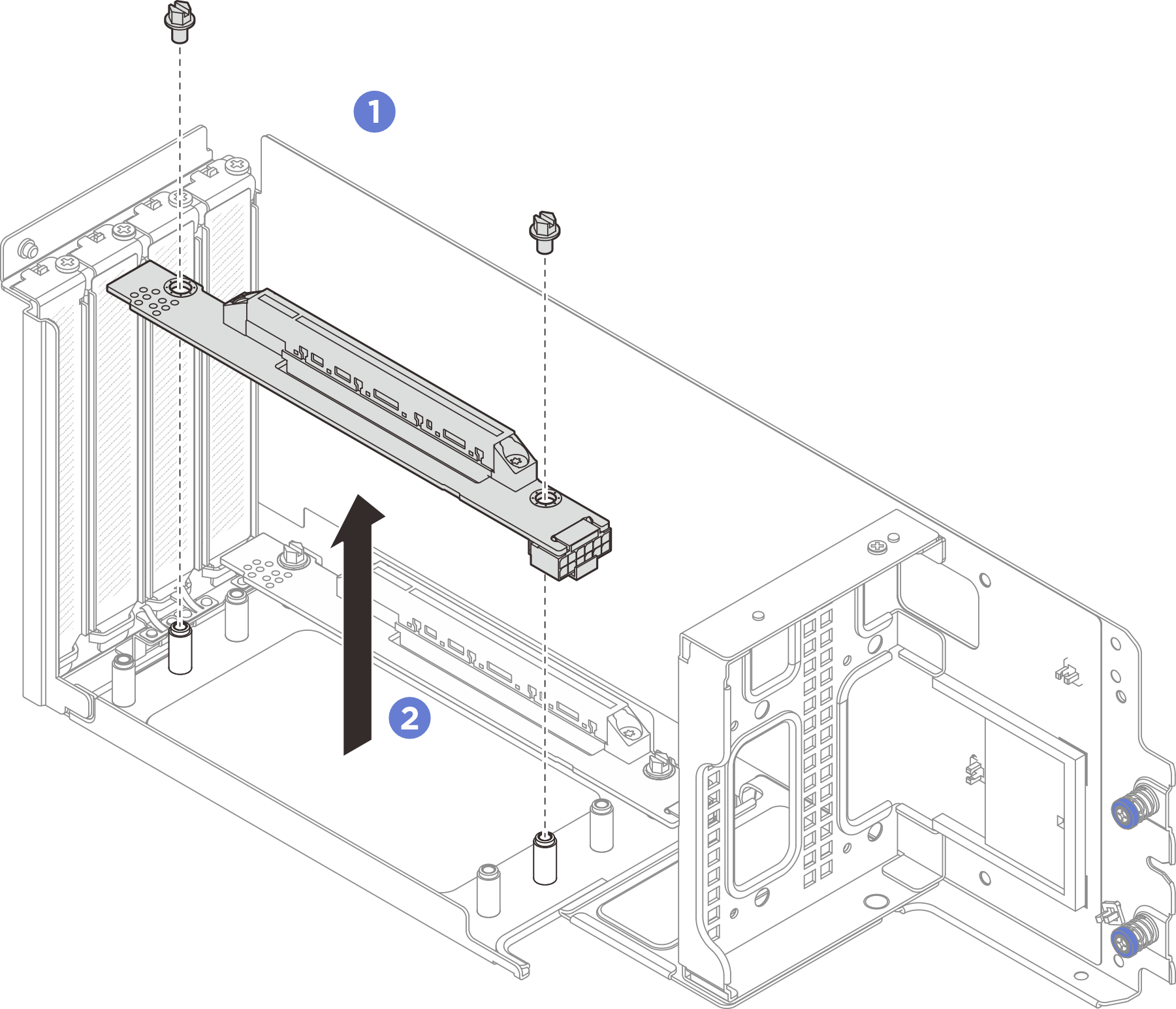

    Figure 2. Retrait de la carte mezzanine
    Riser card removal
    1. Desserrez les vis qui fixent la carte mezzanine.
    2. Saisissez la carte mezzanine par ses bords, puis sortez-la délicatement du boîtier de carte mezzanine.

Après avoir terminé

  1. Installez une unité de remplacement. Pour plus d'informations, voir Installation d'une carte mezzanine PCIe avant.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
