前面 PCIe ライザー・カードの取り外し

前面の PCIe ライザー・カードを取り外すには、このセクションの手順に従ってください。

このタスクについて

S011
sharp edge
注意
鋭利な端、角、またはジョイントが近くにあります。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバーをラックから取り外すを参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    3. ライザー・アセンブリーを取り外します。前面ライザー・アセンブリーの取り外しを参照してください。
    4. ライザー・ケージに取り付けられているPCIeアダプターをすべて取り外します。前面 PCIe アダプターの取り外しを参照してください。
  2. PCIe ライザー・カードのケーブルがケーブル・クリップに固定されている場合は、ケーブル・クリップからケーブルを取り外します。
    図 1. 前面ライザー・アセンブリーのケーブル・クリップ

    1 2 3 ケーブル・クリップ
  3. PCIe ライザー・カードの取り外し

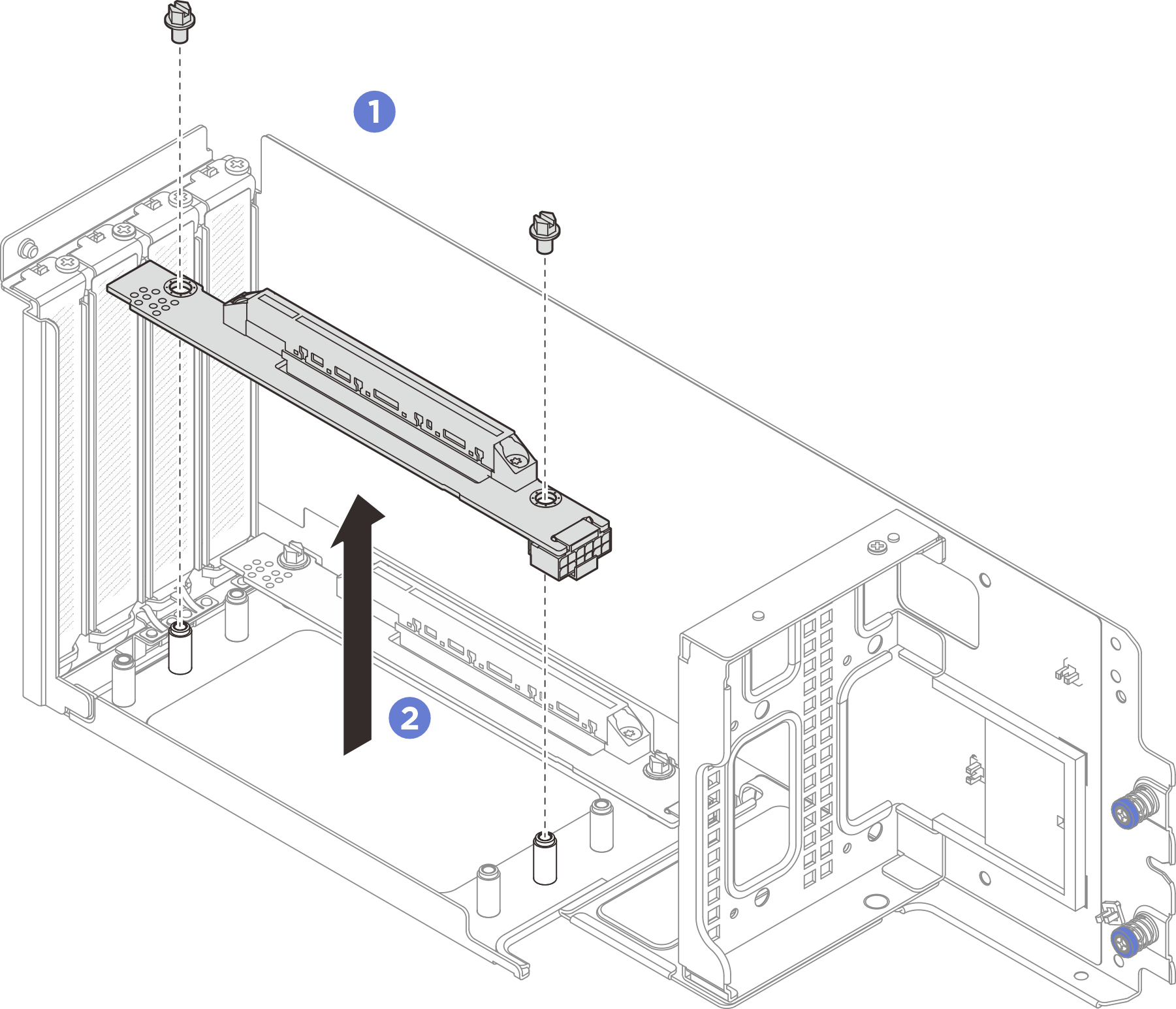

    図 2. ライザー・カードの取り外し
    Riser card removal
    1. ライザー・カードを固定しているねじを緩めます。
    2. ライザー・カードの端を持ち、ライザー・ケージから慎重に取り出します。

完了したら

  1. 交換用ユニットを取り付けます。前面 PCIe ライザー・カードの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
