ถอดการ์ดตัวยก PCIe ด้านหน้า

ทำตามคำแนะนำในส่วนนี้เพื่อถอดการ์ดตัวยก PCIe ด้านหน้า

เกี่ยวกับงานนี้

S011
sharp edge
ข้อควรระวัง
ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู ถอดเซิร์ฟเวอร์ออกจากแร็ค
    2. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
    3. ถอดส่วนประกอบตัวยก โปรดดู ถอดส่วนประกอบตัวยกด้านหน้า
    4. ถอดอะแดปเตอร์ PCIe ทั้งหมดที่ติดตั้งในตัวครอบตัวยก ดูถอดอะแดปเตอร์ PCIe ด้านหน้า
  2. หากสายของการ์ดตัวยก PCIe ที่ยึดเข้ากับคลิปยึดสาย ให้ถอดสายออกจากคลิปยึดสาย
    รูปที่ 1. คลิปยึดสายของส่วนประกอบตัวยกด้านหน้า

    1 2 3 คลิปยึดสาย
  3. ถอดการ์ดตัวยก PCIe

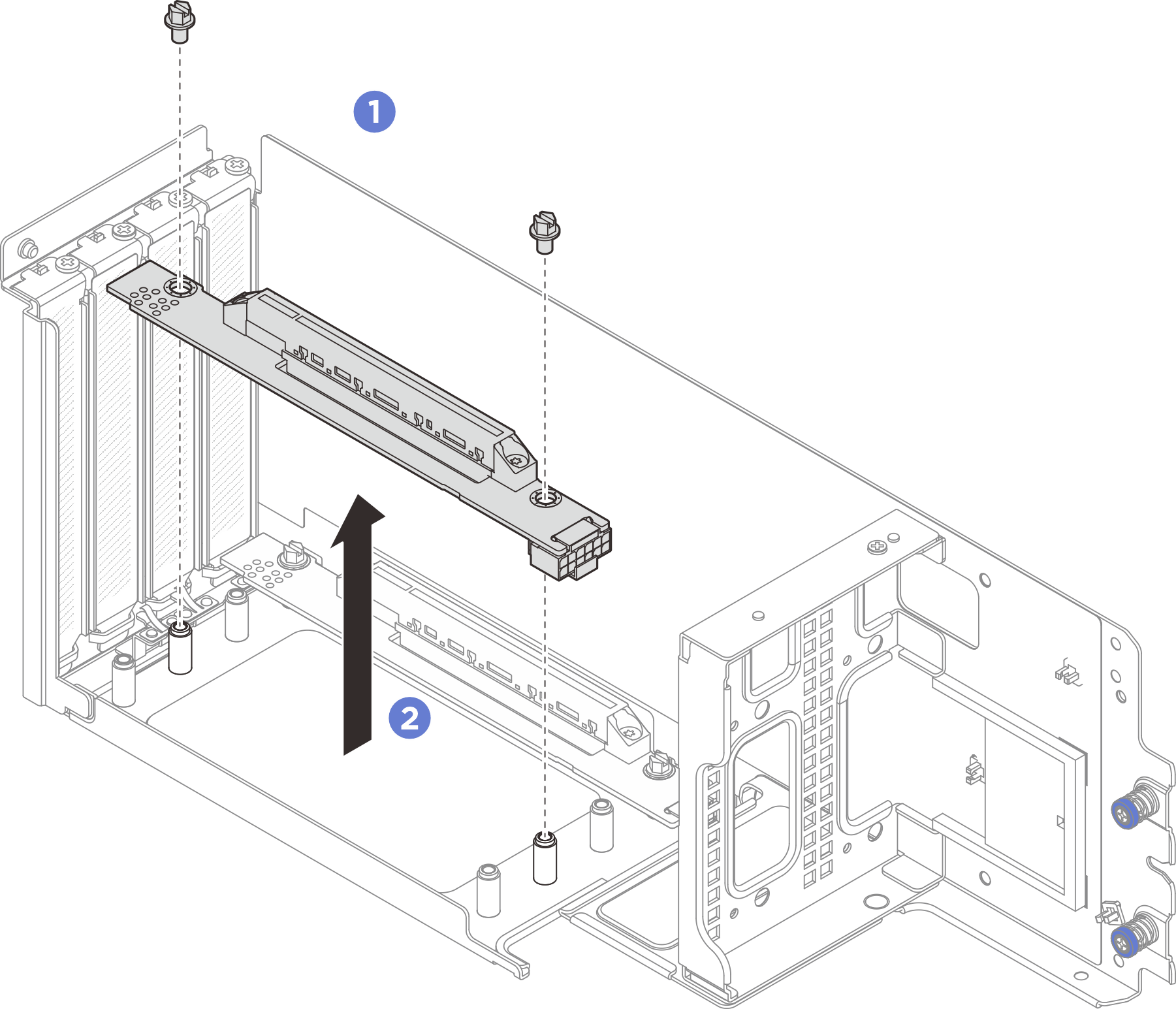

    รูปที่ 2. การถอดการ์ดตัวยก
    Riser card removal
    1. คลายสกรูที่ยึดการ์ดตัวยก
    2. จับที่ขอบของการ์ดตัวยก และค่อยๆ ถอดการ์ดออกจากตัวครอบตัวยก

หลังจากดำเนินการเสร็จ

  1. ติดตั้งชิ้นส่วนที่เปลี่ยนทดแทน ดูติดตั้งการ์ดตัวยก PCIe ด้านหน้า

  2. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
