Quitar una tarjeta de expansión PCIe frontal

Siga las instrucciones que aparecen en esta sección para extraer una tarjeta de expansión PCIe frontal.

Acerca de esta tarea

S011
sharp edge
PRECAUCIÓN
Bordes, esquinas o juntas afiladas cerca.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Extracción del servidor del bastidor.
    2. Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Quite el conjunto de expansión. Consulte Extracción de un conjunto de expansión frontal.
    4. Extraiga todos los adaptadores PCIe instalados en el compartimiento de expansión. Consulte Extracción de un adaptador PCIe frontal.
  2. Si el cable de la tarjeta de expansión PCIe está asegurado en el clip para cables, quite el cable del clip para cables.
    Figura 1. Clips para cables del conjunto de expansión frontal

    1 2 3 Clips para cables
  3. Extracción de la tarjeta de expansión PCIe

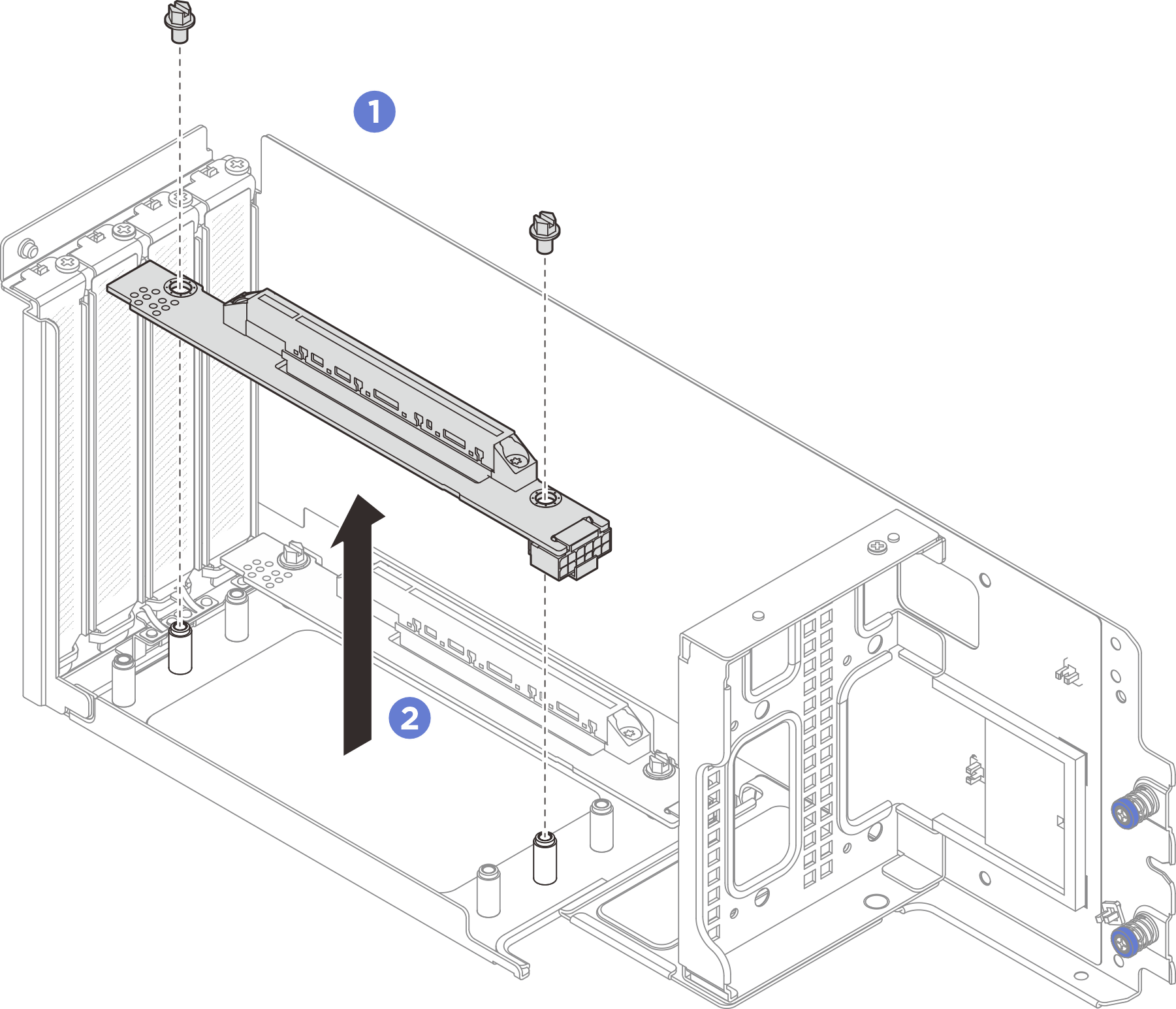

    Figura 2. Extracción de la tarjeta de expansión
    Riser card removal
    1. Suelte los tornillos que fijan la tarjeta de expansión.
    2. Sujete la tarjeta de expansión por los bordes y quítela con cuidado del compartimiento de expansión.

Después de finalizar

  1. Instale una unidad de sustitución. Consulte Instalar una tarjeta de expansión PCIe frontal.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
