卸下正面 PCIe 转接卡

按照本节中的说明卸下正面 PCIe 转接卡。

关于本任务

S011
sharp edge
警告
附近有尖锐的边缘、边角或接点。
注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅从机架上卸下服务器
    2. 卸下顶盖。请参阅卸下顶盖
    3. 卸下转接卡组合件。请参阅卸下正面转接卡组合件
    4. 卸下转接卡架中安装的所有 PCIe 适配器。请参阅卸下正面 PCIe 适配器
  2. 如果 PCIe 转接卡的线缆已固定在线缆夹中,请从线缆夹中取出线缆。
    图 1. 正面转接卡组合件的线缆夹

    1 2 3 线缆夹
  3. 卸下 PCIe 转接卡

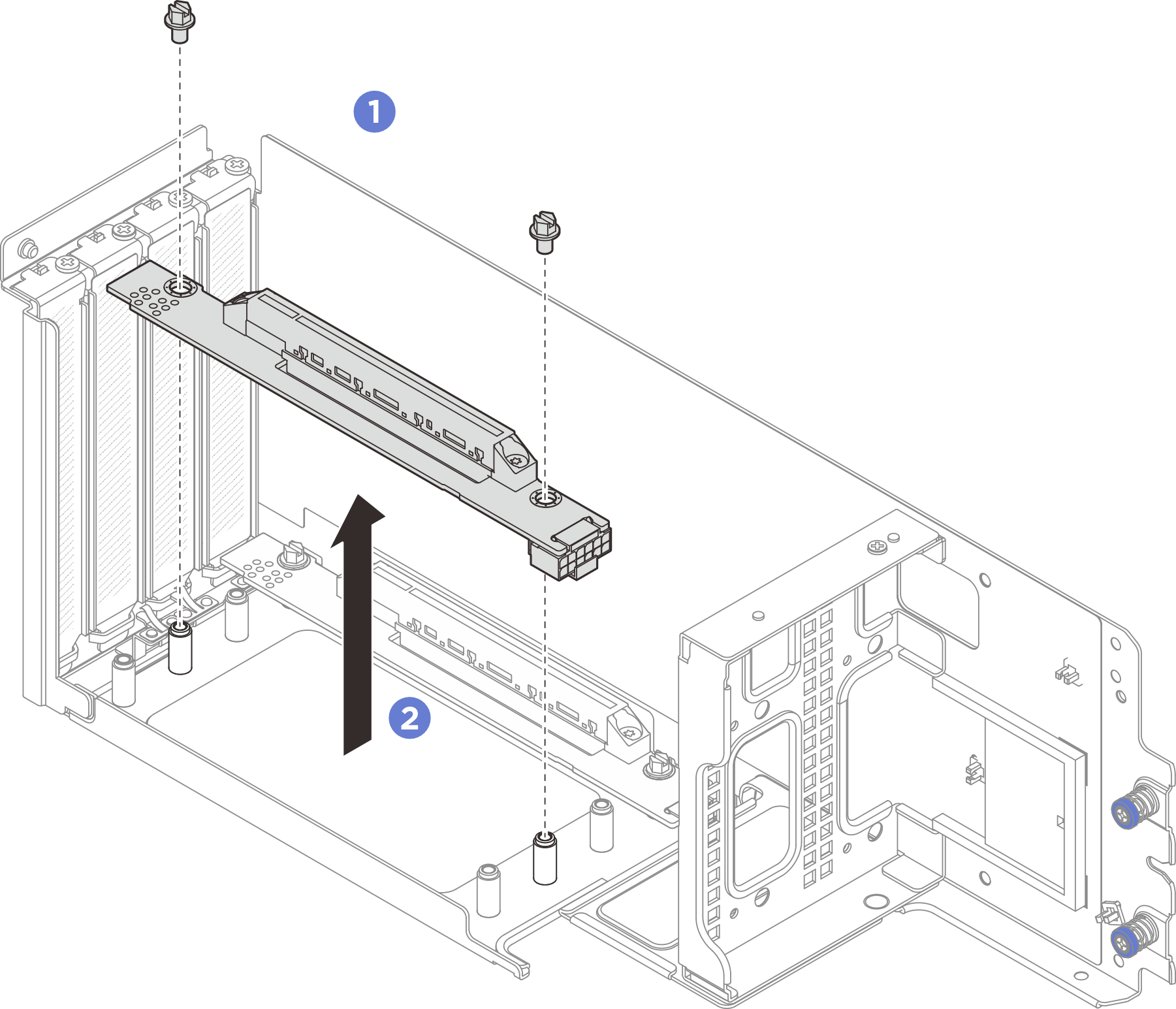

    图 2. 卸下转接卡
    Riser card removal
    1. 松开固定转接卡的螺钉。
    2. 抓住转接卡的边缘,小心地将其从转接卡架中取出。

完成之后

  1. 安装替换单元。请参阅安装正面 PCIe 转接卡

  2. 如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
