Снятие передней платы-адаптера Riser PCIe

В этом разделе приведены инструкции по снятию передней платы-адаптера Riser PCIe.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие сервера со стойки.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Снимите блок платы-адаптера Riser. См. раздел Снятие переднего блока платы-адаптера Riser.
    4. Снимите все адаптеры PCIe, установленные в отсеке платы-адаптера Riser. См. раздел Снятие переднего адаптера PCIe.
  2. Если кабель платы-адаптера Riser PCIe зафиксирован в кабельном зажиме, извлеките кабель из кабельного зажима.
    Рис. 1. Кабельные зажимы переднего блока платы-адаптера Riser

    1 2 3 Кабельные зажимы
  3. Снятие платы-адаптера Riser PCIe

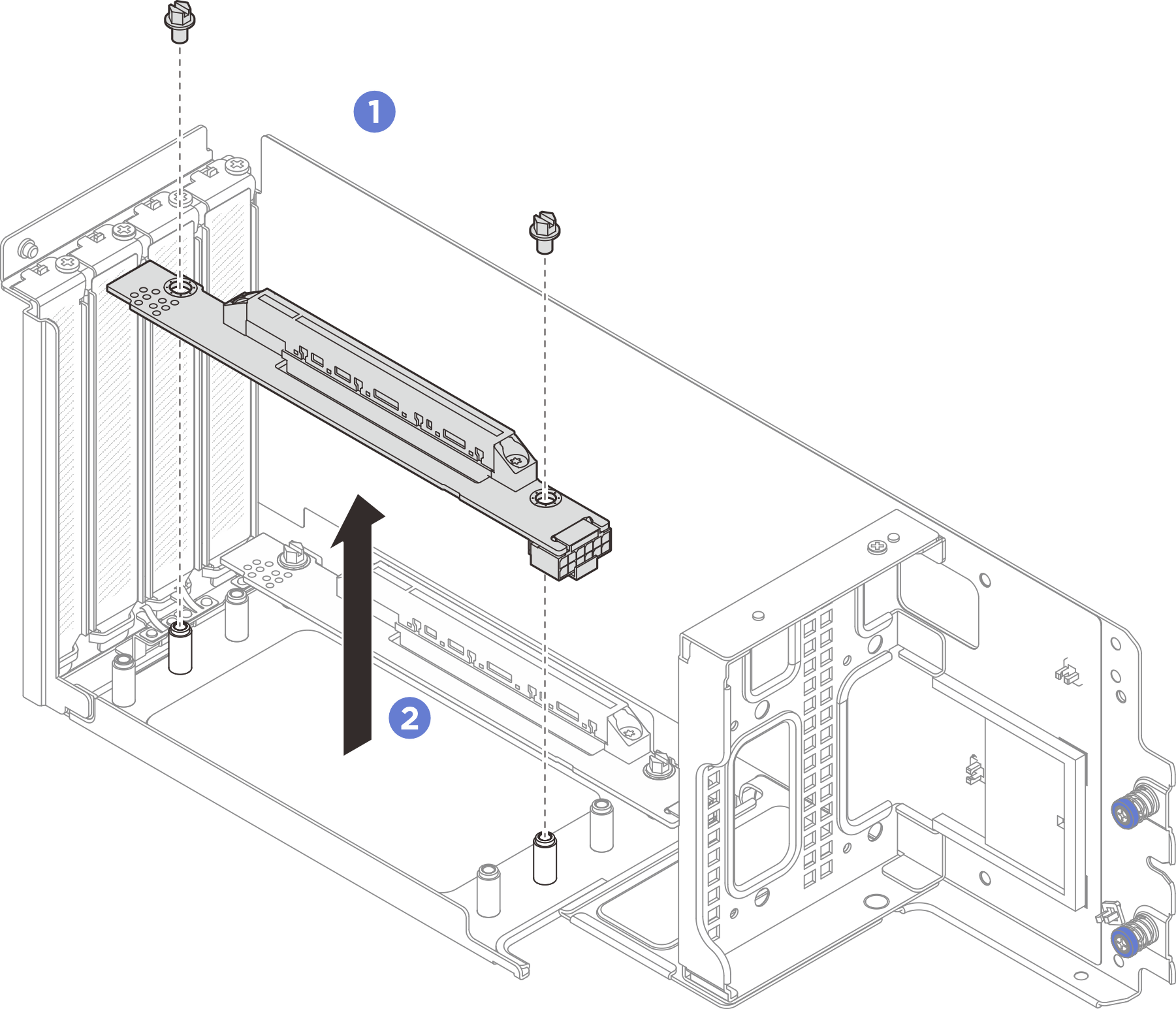

    Рис. 2. Снятие платы-адаптера Riser
    Riser card removal
    1. Ослабьте винты, фиксирующие плату-адаптер Riser.
    2. Возьмите плату-адаптер Riser за края и аккуратно снимите ее с отсека платы-адаптера Riser.

После завершения

  1. Установите сменный модуль. См. раздел Установка передней платы-адаптера Riser PCIe.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
