Rimozione di una scheda verticale PCIe anteriore

Seguire le istruzioni riportate in questa sezione per rimuovere una scheda verticale PCIe anteriore.

Informazioni su questa attività

S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione del server dal rack.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Rimuovere l'assieme della scheda verticale. Vedere Rimozione di un assieme verticale anteriore.
    4. Rimuovere tutti gli adattatori PCIe installati nel telaio verticale. Vedere Rimozione di un adattatore PCIe anteriore.
  2. Se il cavo della scheda riser PCIe è fissato nel fermacavo, rimuoverlo dal fermacavo.
    Figura 1. Fermacavi dell'assieme verticale anteriore

    1 2 3 Fermacavi
  3. Rimozione della scheda verticale PCIe

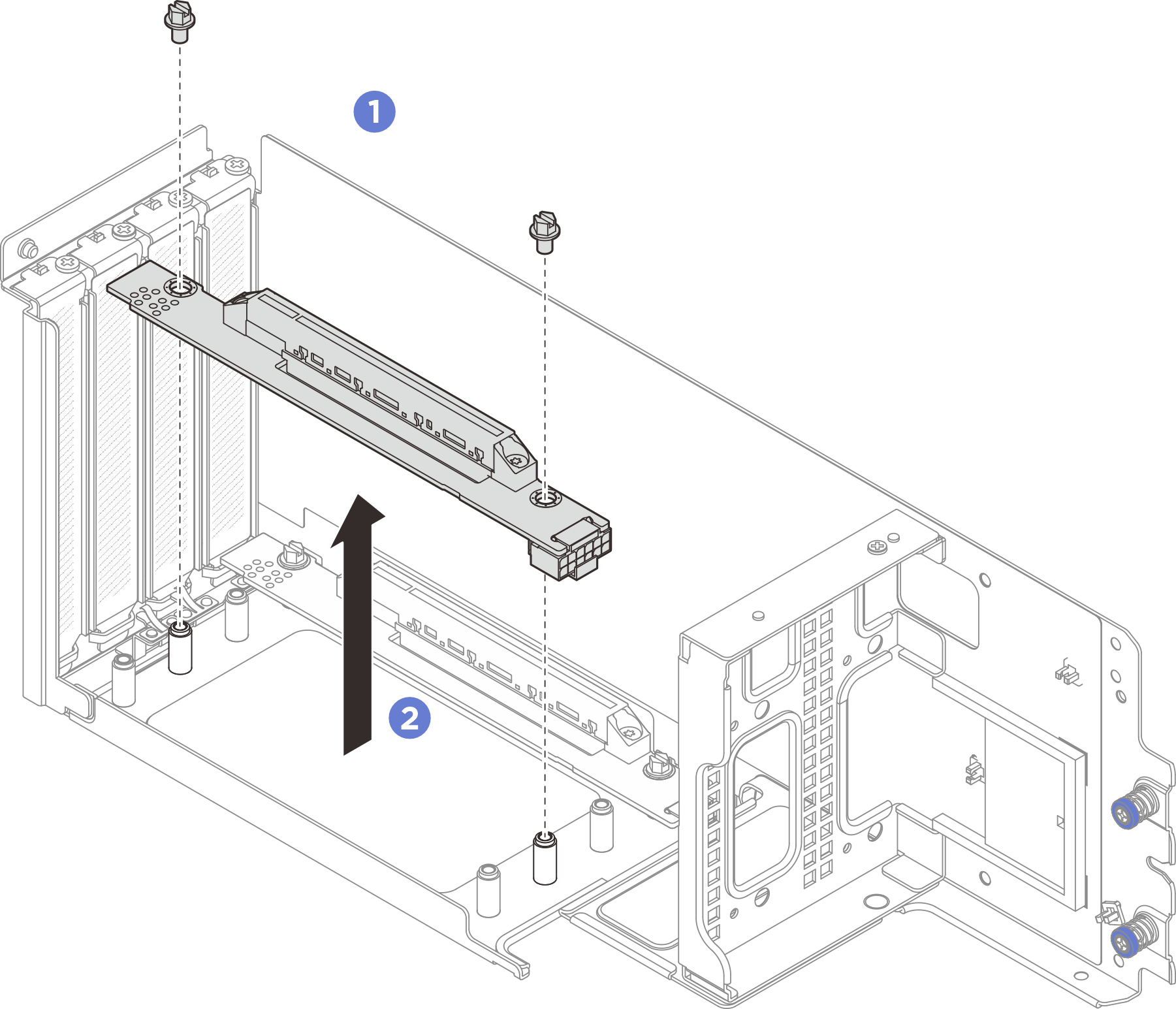

    Figura 2. Rimozione della scheda verticale
    Riser card removal
    1. Allentare le viti che fissano la scheda verticale.
    2. Estrarre con attenzione la scheda verticale dal telaio verticale tenendola dai bordi.

Dopo aver terminato

  1. Installare un'unità sostitutiva. Vedere Installazione di una scheda verticale PCIe anteriore.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
