Remover uma placa riser PCIe frontal

Siga as instruções nesta seção para remover uma placa riser PCIe frontal.

Sobre esta tarefa

S011
sharp edge
CUIDADO
Bordas, cantos ou juntas pontiagudos nas proximidades.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover o servidor do rack.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Remova o conjunto da placa riser. Consulte Remover um conjunto de placa riser.
    4. Remova todos os adaptadores PCIe instalados na gaiola da placa riser. Consulte Remover um adaptador PCIe frontal.
  2. Se o cabo da placa riser PCIe estiver preso na presilha de cabos, retire o cabo da presilha de cabos.
    Figura 1. Clipes de cabos do conjunto de placa riser frontal

    1 2 3 Clipes dos cabos
  3. Remover a placa riser PCIe

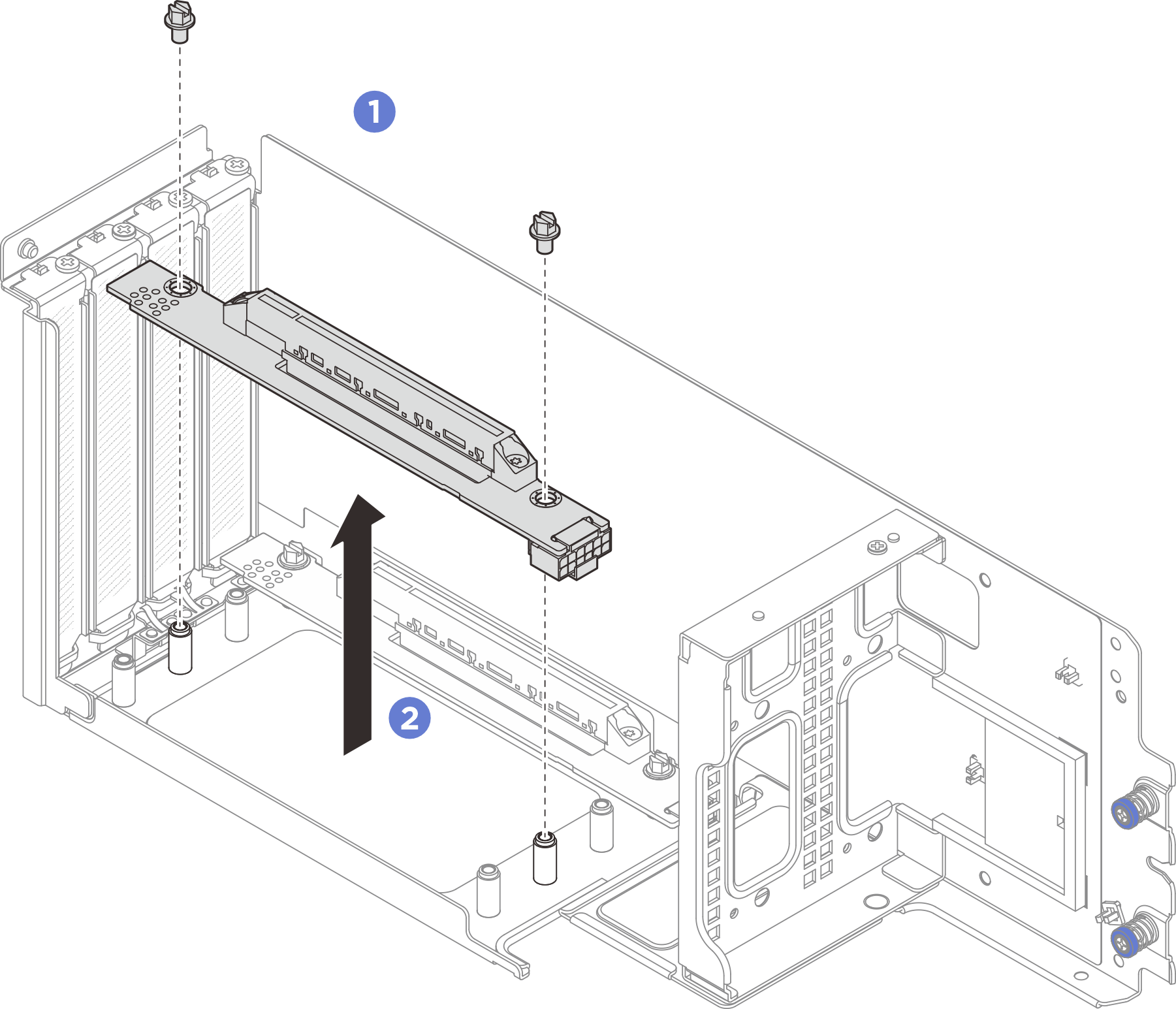

    Figura 2. Remoção da placa riser
    Riser card removal
    1. Solte os parafusos que prendem a placa riser.
    2. Segure a placa riser pelas bordas e retire-a cuidadosamente da gaiola da placa riser.

Depois de concluir

  1. Instale uma unidade de substituição. Consulte Instalar uma placa riser PCIe frontal.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
