卸下正面 PCIe 擴充卡

請依照本節中的指示卸下正面 PCIe 擴充卡。

關於此作業

S011

注意

附近有銳利的邊緣、邊角或接頭。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

1. 為作業做好準備。
   1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱從機架卸下伺服器。
   2. 卸下上蓋。請參閱卸下上蓋。
   3. 卸下擴充卡組件。請參閱卸下正面擴充卡組件。
   4. 卸下安裝於擴充卡匣中的所有 PCIe 配接卡。請參閱卸下正面 PCIe 配接卡。
2. 如果 PCIe 擴充卡的纜線固定在纜線夾中，請從纜線夾拔除纜線。
   圖 1. 正面擴充卡組件的纜線夾



   1 2 3 纜線夾

3. 卸下 PCIe 擴充卡

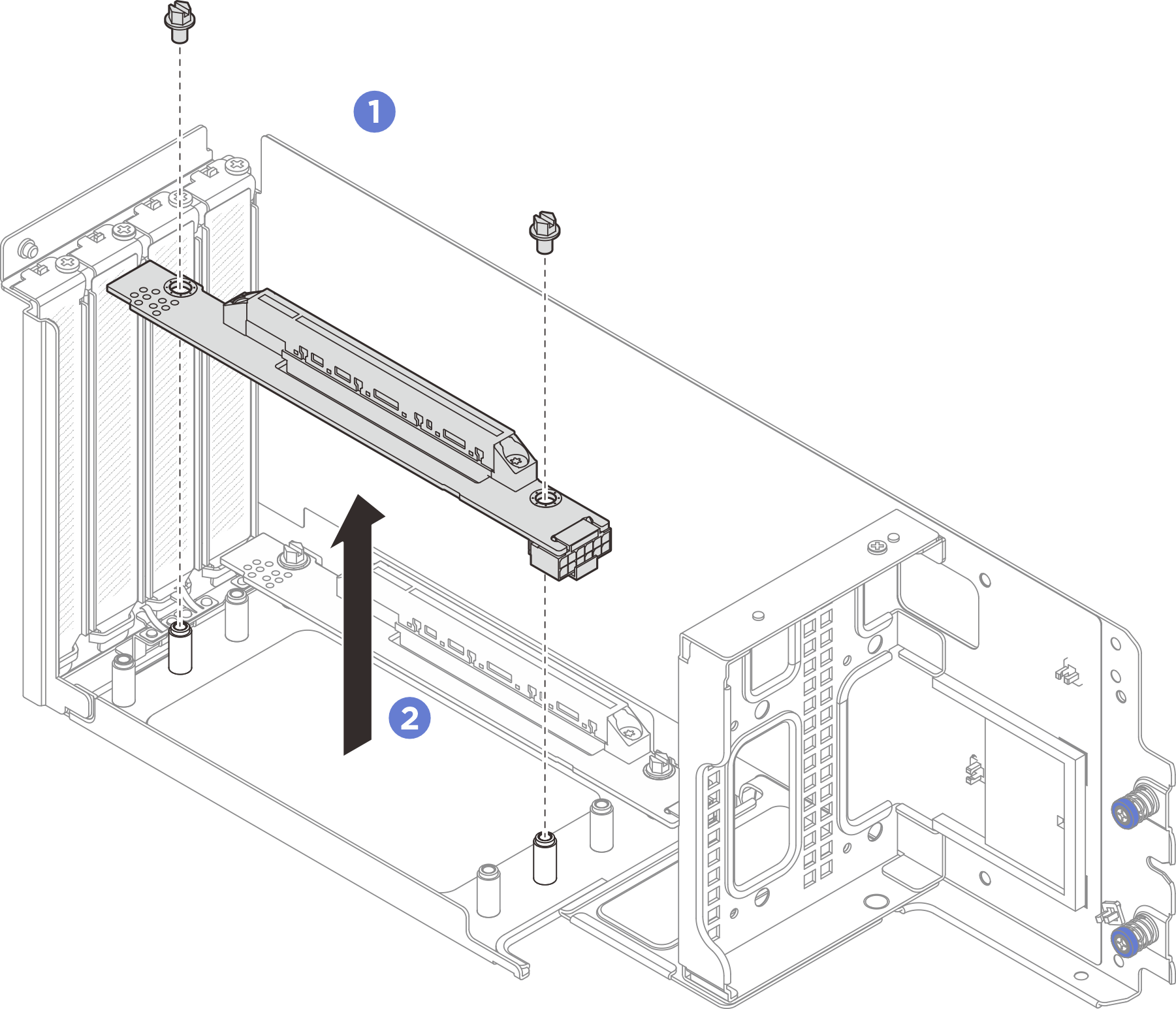

   圖 2. 卸下擴充卡


   1. 鬆開用於固定擴充卡的螺絲。
   2. 抓住擴充卡邊緣，小心地將其從擴充卡匣中取出。
