Installation d'une carte mezzanine PCIe avant

Suivez les instructions énoncées dans cette section pour installer une carte mezzanine PCIe avant.

À propos de cette tâche

S011

ATTENTION

Bords, coins ou articulations tranchants.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

• Accédez à Site Web de téléchargement des pilotes et logiciels pour ThinkSystem SR650a V4 pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.

• Reportez-vous à Mise à jour du microprogramme pour en savoir plus sur les outils de mise à jour du microprogramme.

Procédure

1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
2. Installez la carte mezzanine.

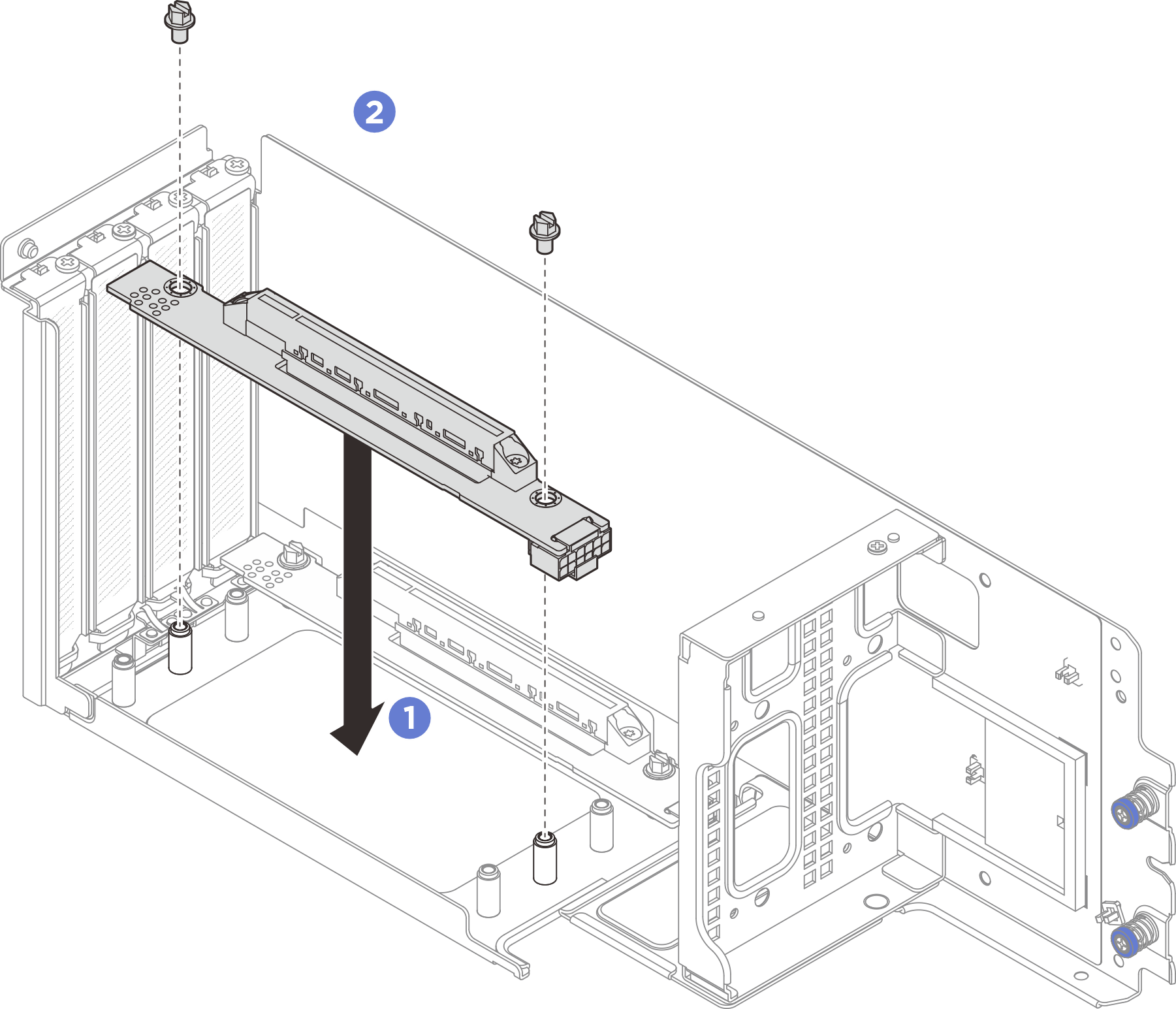

   Figure 1. Installation d'une carte mezzanine


   1. Alignez la carte mezzanine avec le boîtier de carte mezzanine et insérez-la dans ce dernier.
   2. Serrez des vis pour fixer la carte mezzanine.
3. Pour les cartes mezzanines des trois emplacements supérieurs de l’assemblage de cartes mezzanines, veillez à acheminer le câble de signal dans le clip de fixation comme illustré.

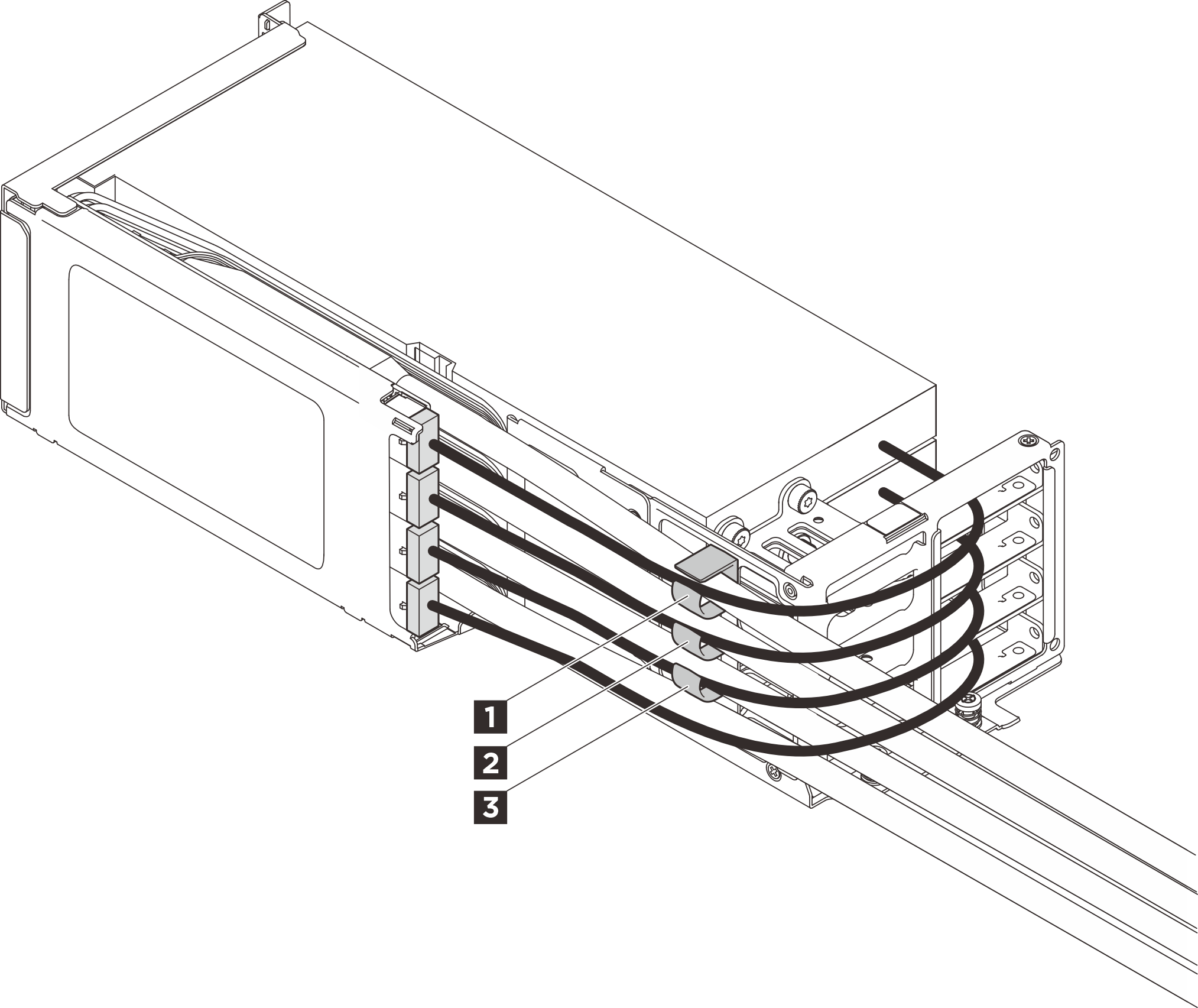

   Figure 2. Clips de fixation de l’assemblage de cartes mezzanines avant



   1 2 3 Clips de fixation
