Laufwerkhalterung und Rückwandplatine für 2,5‑Zoll-Laufwerke entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Laufwerkhalterung und Rückwandplatine für 2,5‑Zoll-Laufwerke zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. Entfernen Sie alle 2,5-Zoll-Hot-Swap-Laufwerke. Siehe 2,5-Zoll-Hot-Swap-Laufwerk entfernen.
    3. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
  2. Entfernen Sie die Abdeckplatte.
    1. Lösen Sie die beiden Schrauben, mit denen die Abdeckplatte befestigt ist.
    2. Ziehen Sie die Abdeckplatte heraus, um sie aus dem Gehäuse zu entfernen.
    Abbildung 1. Entfernen der Abdeckplatte

  3. Trennen Sie die Signal- und Netzkabel von der Rückwandplatine für 2,5-Zoll-Laufwerke.
  4. Entfernen Sie die Rückwandplatine für 2,5‑Zoll-Laufwerke.
    1. Lösen Sie die zwei Schrauben, mit denen die Rückwandplatine gesichert ist.
    2. Drehen Sie die Rückwandplatine nach außen.
    3. Heben Sie die Rückwandplatine an, um sie aus dem Gehäuse zu entfernen.

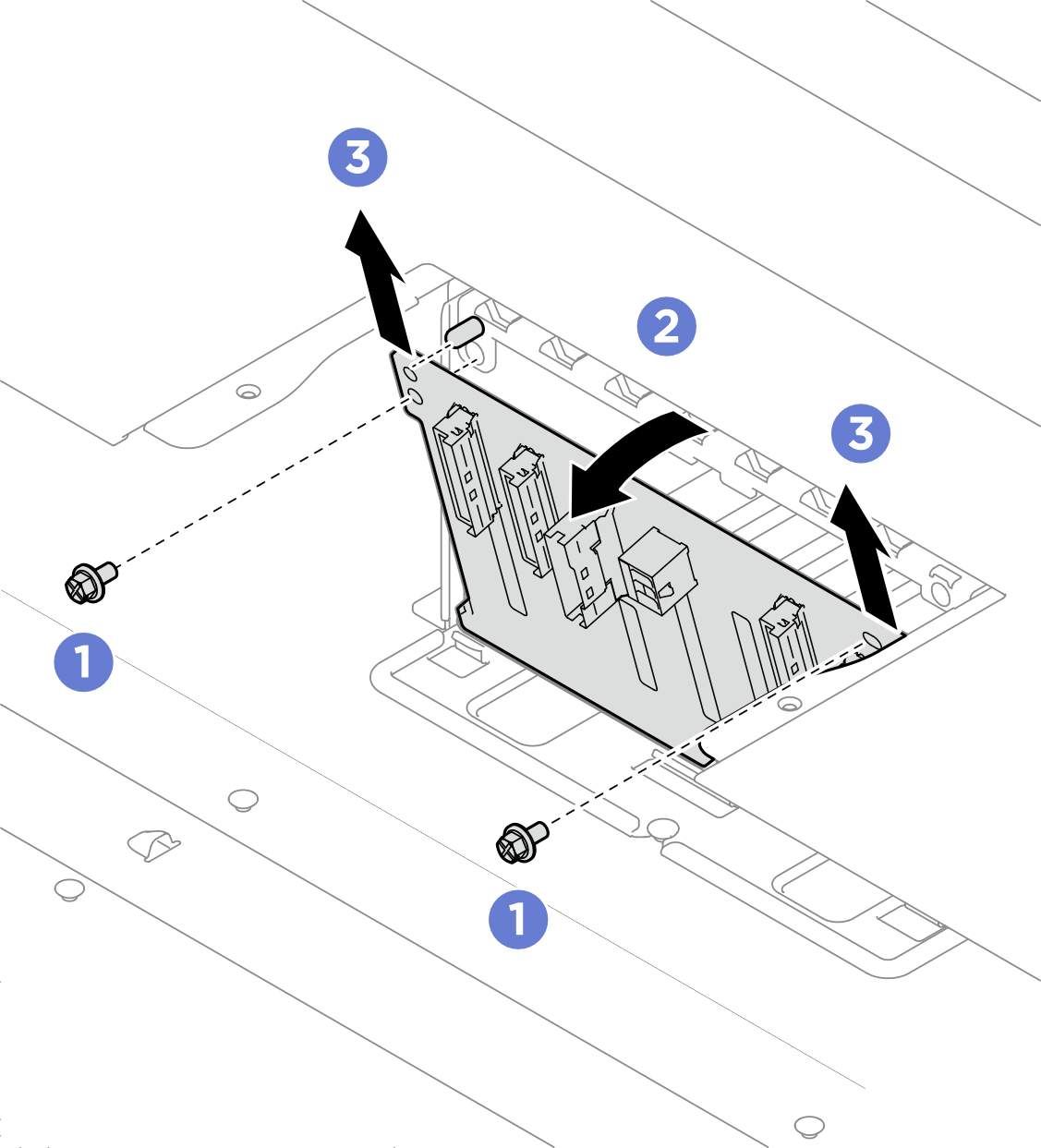

    Abbildung 2. Entfernen der Rückwandplatine für 2,5-Zoll-Laufwerke

  5. Entfernen Sie die 2,5-Zoll-Laufwerkhalterung.
    1. Entfernen Sie die zwei Schrauben, mit denen die Laufwerkhalterung gesichert ist.
    2. Schieben Sie die Laufwerkhalterung aus dem Gehäuse.

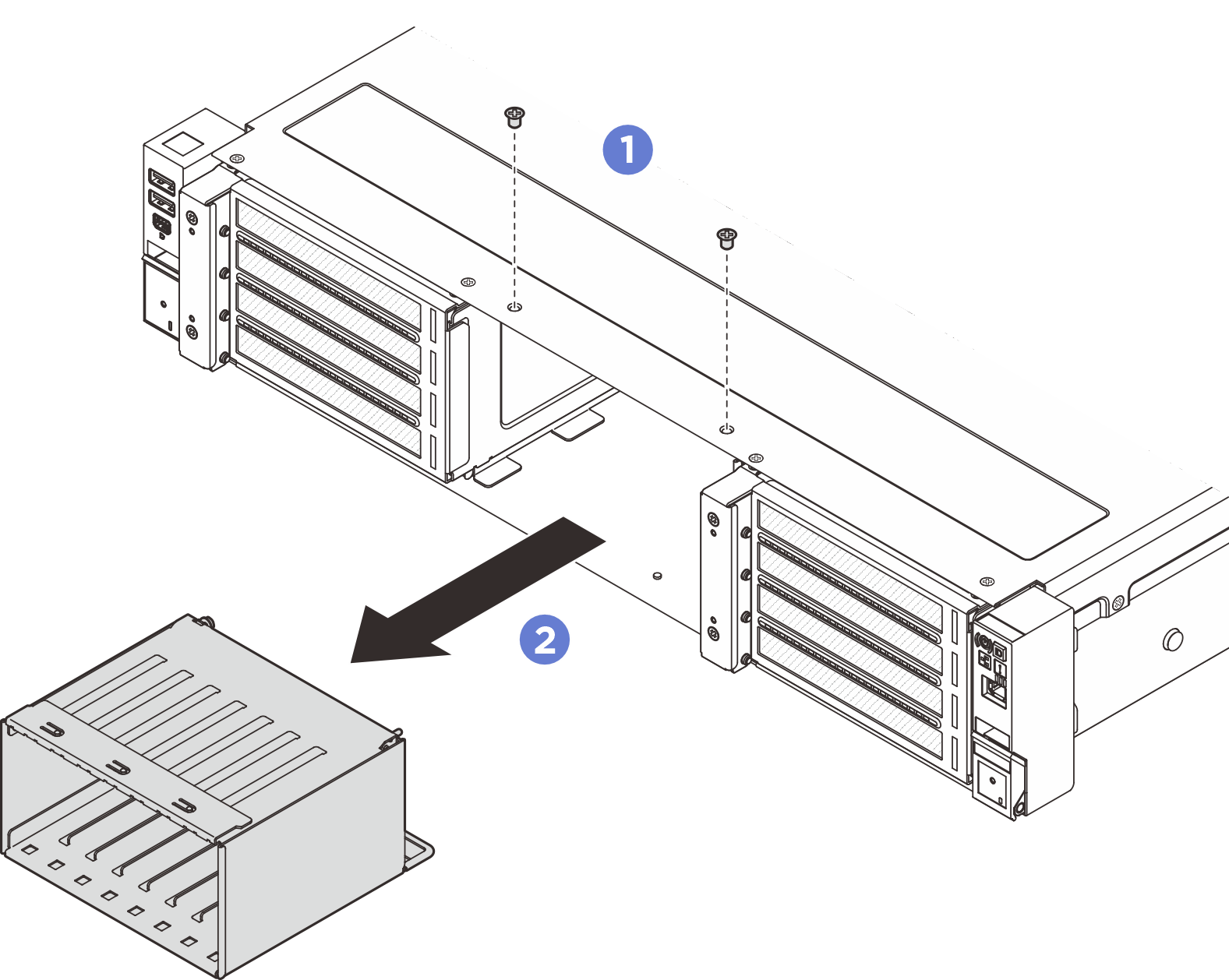

    Abbildung 3. Entfernen der 2,5-Zoll-Laufwerkhalterung

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
