2.5 型ドライブ・ケージおよびドライブ・バックプレーンの取り外し

2.5 型ドライブ・ケージおよびドライブ・バックプレーンを取り外すには、このセクションの手順に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバー交換を参照してください。
    2. すべての2.5型ホット・スワップ・ドライブを取り外します。2.5 型ホット・スワップ・ドライブの取り外しを参照してください。
    3. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
  2. カバー・プレートを取り外します。
    1. カバー・プレートを固定している 2 本のねじを緩めます。
    2. カバー・プレートをスライドさせてシャーシから取り外します。

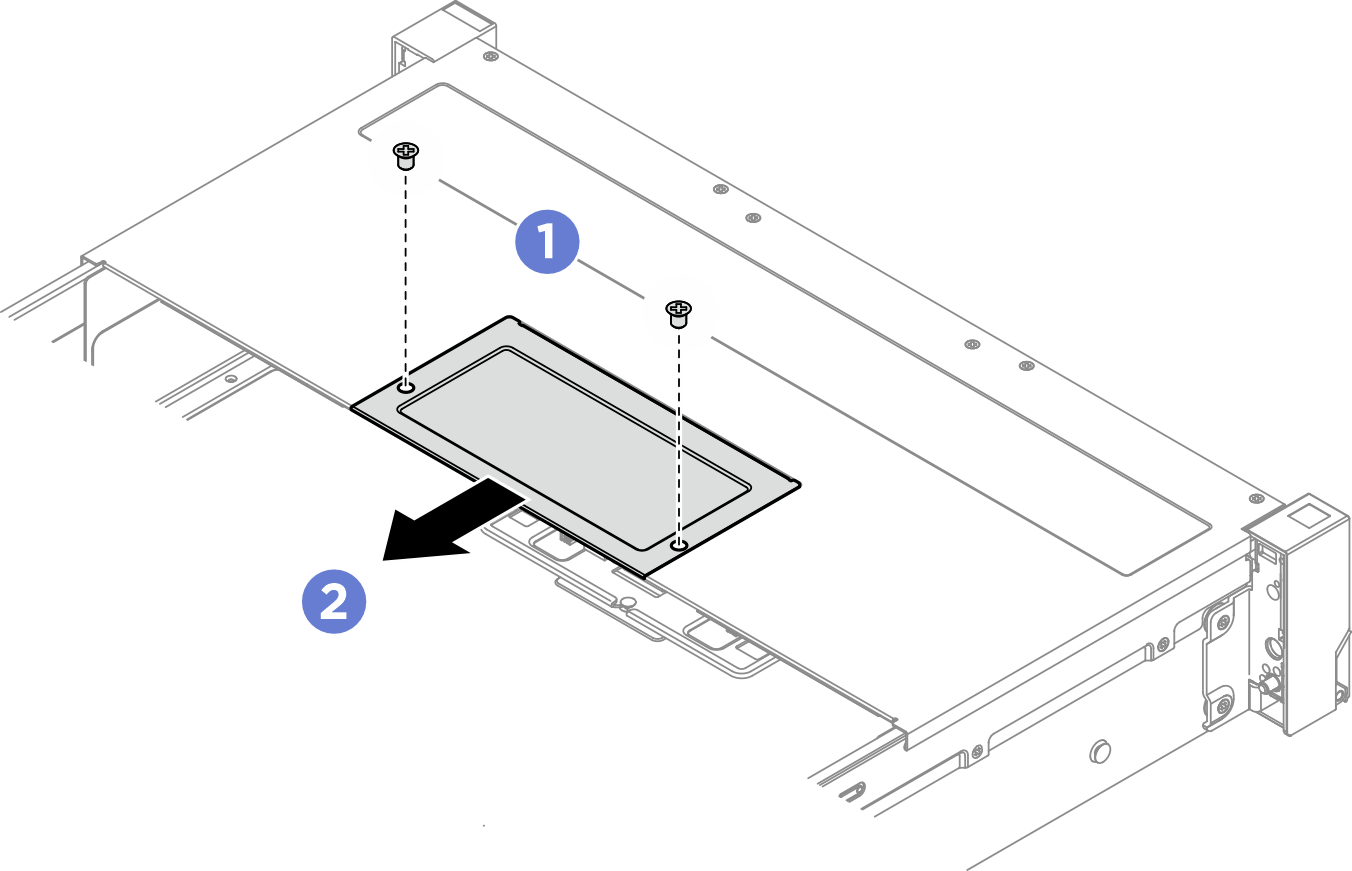

    図 1. カバー・プレートの取り外し

  3. 信号ケーブルおよび電源ケーブルを2.5型ドライブ・バックプレーンから切り離します。
  4. 2.5 型ドライブ・バックプレーンを取り外します。
    1. バックプレーンを固定している 2 本のねじを緩めます。
    2. バックプレーンを外側に回転させます。
    3. バックプレーンを持ち上げてシャーシから取り外します。

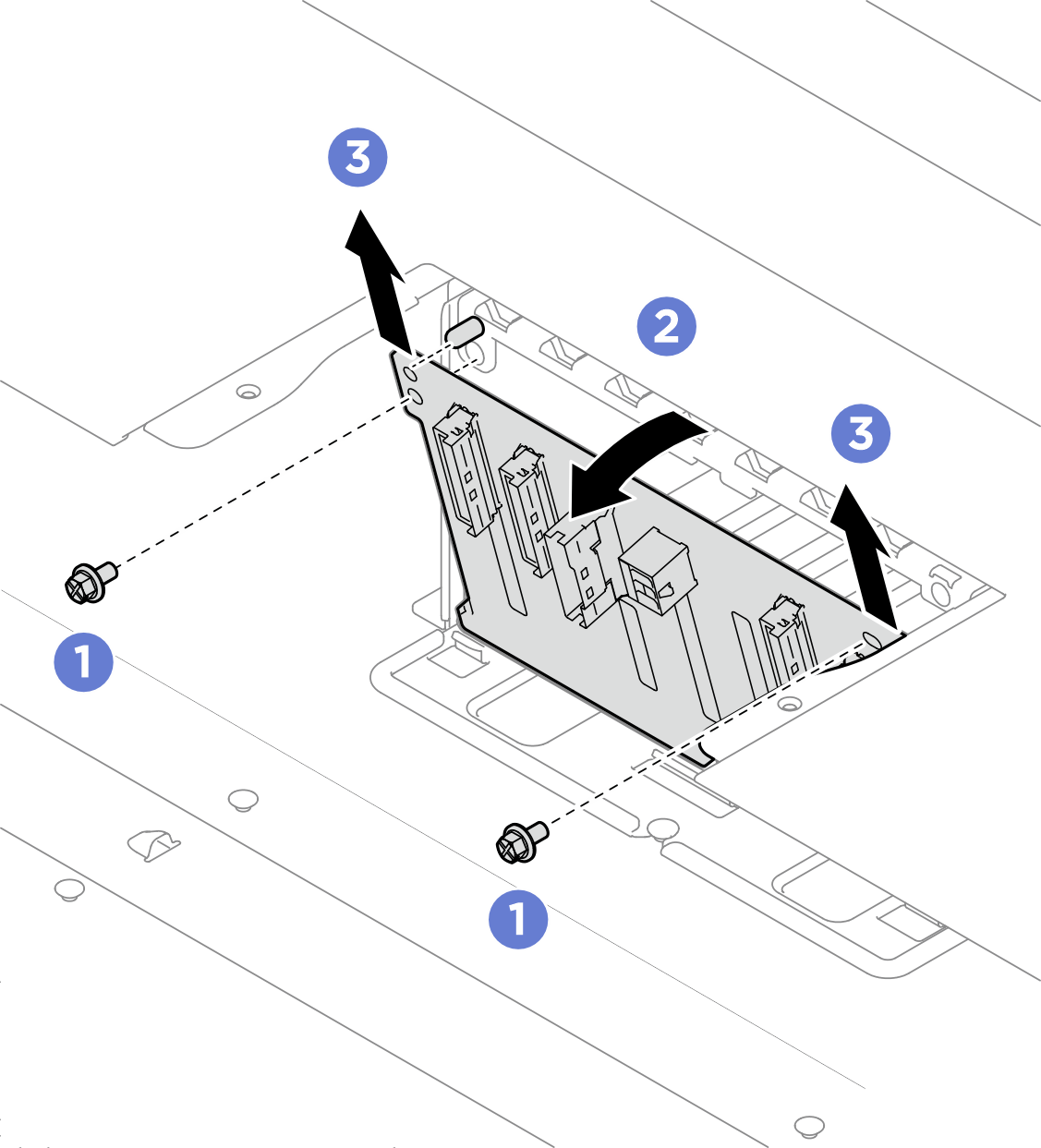

    図 2. 2.5 型ドライブ・バックプレーンの取り外し

  5. 2.5 型ドライブ・ケージを取り外します。
    1. ドライブ・ケージを固定している 2 本のねじを緩めます。
    2. ドライブ・ケージをスライドさせてシャーシから取り外します。

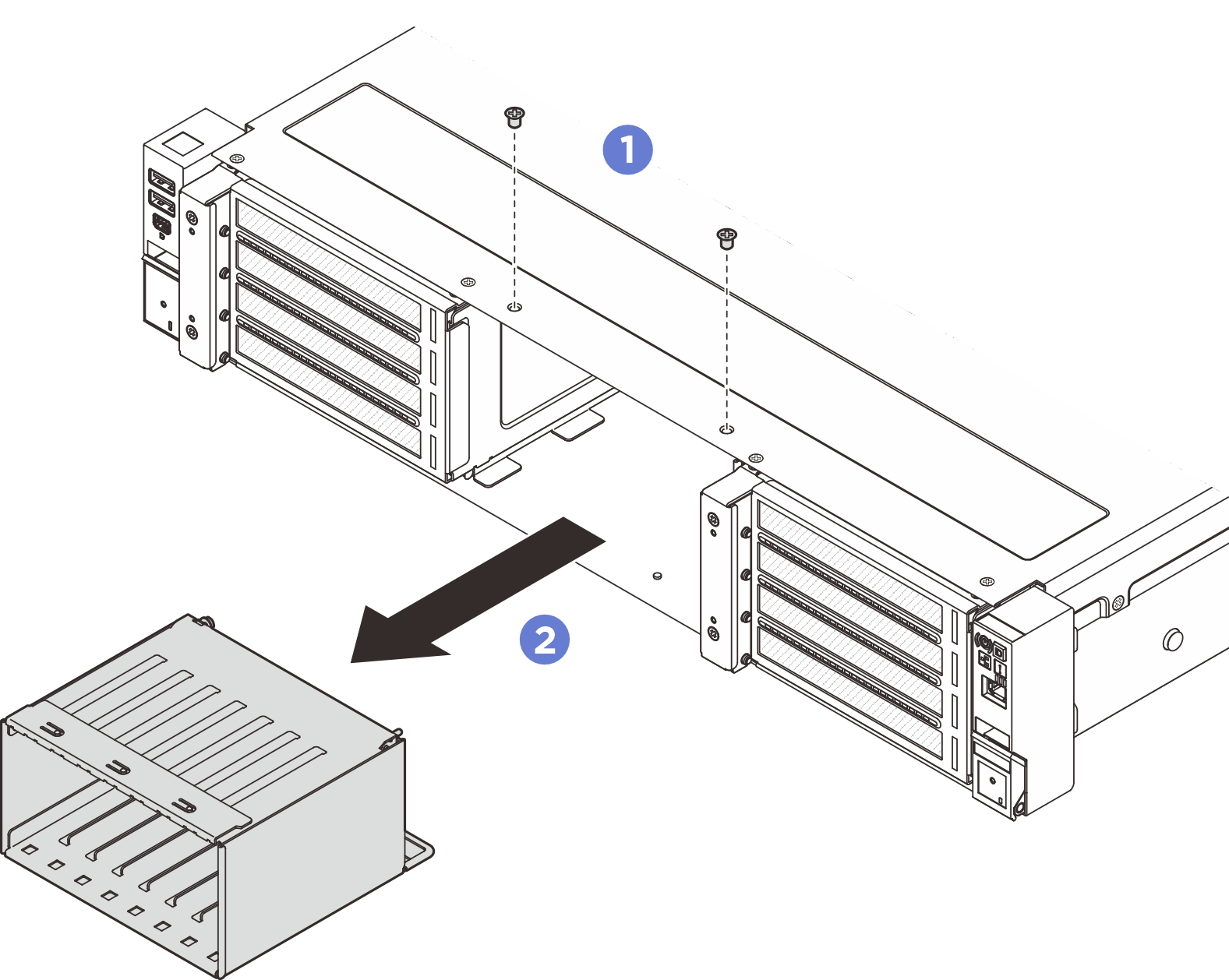

    図 3. 2.5 型ドライブ・ケージの取り外し

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
