Retrait du boîtier d’unités de disque dur et du fond de panier d’unité 2,5 pouces

Suivez les instructions de cette section pour le retrait du boîtier d’unités de disque dur et du fond de panier d’unité 2,5 pouces.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez toutes les unités remplaçables à chaud 2,5 pouces. Voir Retrait d'une unité remplaçable à chaud 2,5 pouces.
    3. Retirez le carter supérieur. Voir Retrait du carter supérieur.
  2. Retirez la plaque de recouvrement.
    1. Desserrez les deux vis de fixation de la plaque de couvercle.
    2. Faites glisser la plaque de couvercle pour la retirer du châssis.
    Figure 1. Retrait de la plaque de recouvrement

  3. Débranchez le câble de signal et le cordon d'alimentation du fond de panier d'unité 2,5 pouces.
  4. Retirez le fond de panier d’unité 2,5 pouces.
    1. Desserrez les deux vis de fixation du fond de panier.
    2. Faites pivoter le fond de panier vers l'extérieur.
    3. Soulevez le fond de panier pour le retirer du châssis.

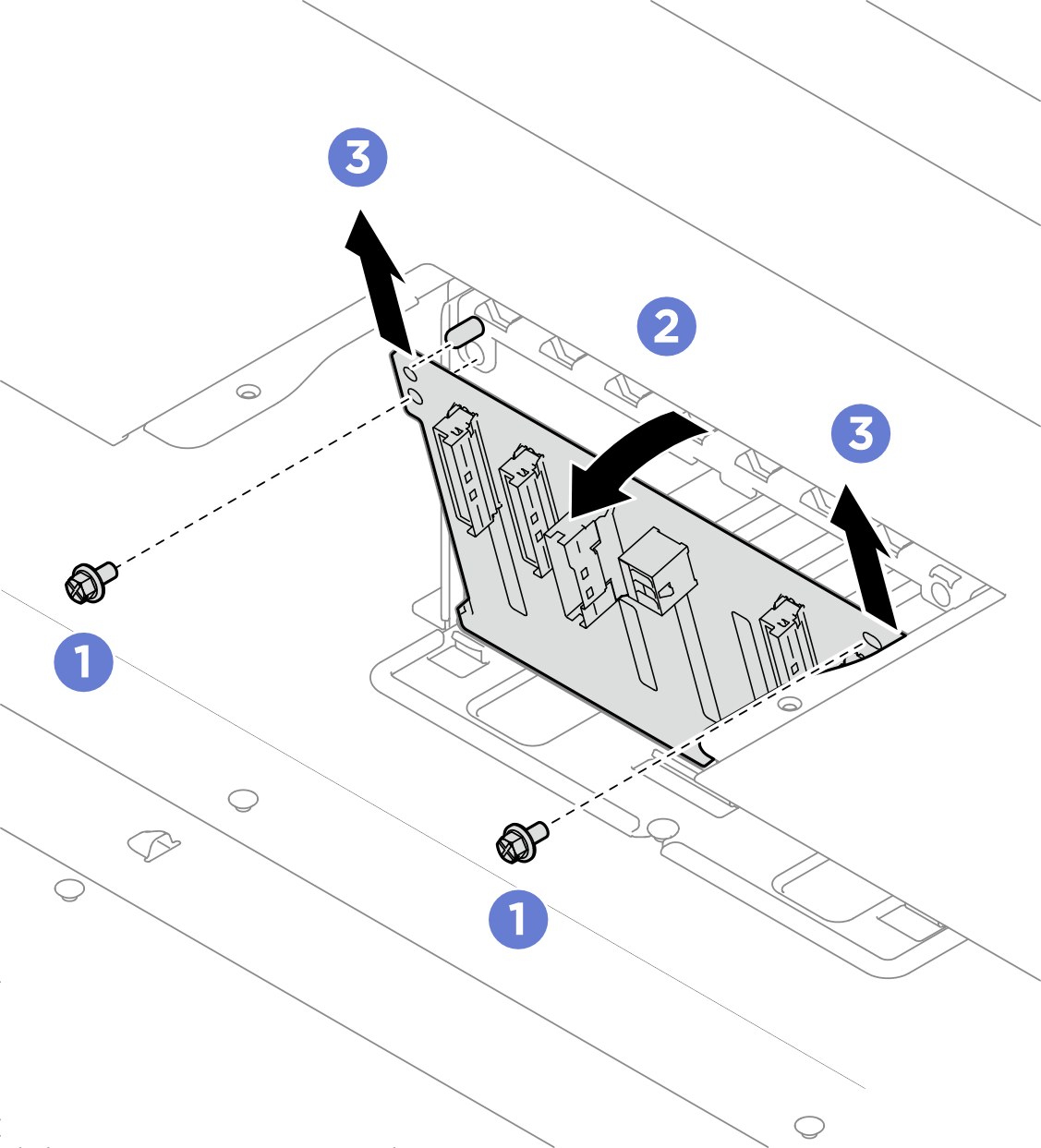

    Figure 2. Retrait du fond de panier d’unité 2,5 pouces

  5. Retirez le boîtier d’unités de disque dur 2,5 pouces.
    1. Desserrez les deux vis de fixation du boîtier d’unité.
    2. Faites glisser le boîtier d’unités de disque dur hors du châssis.

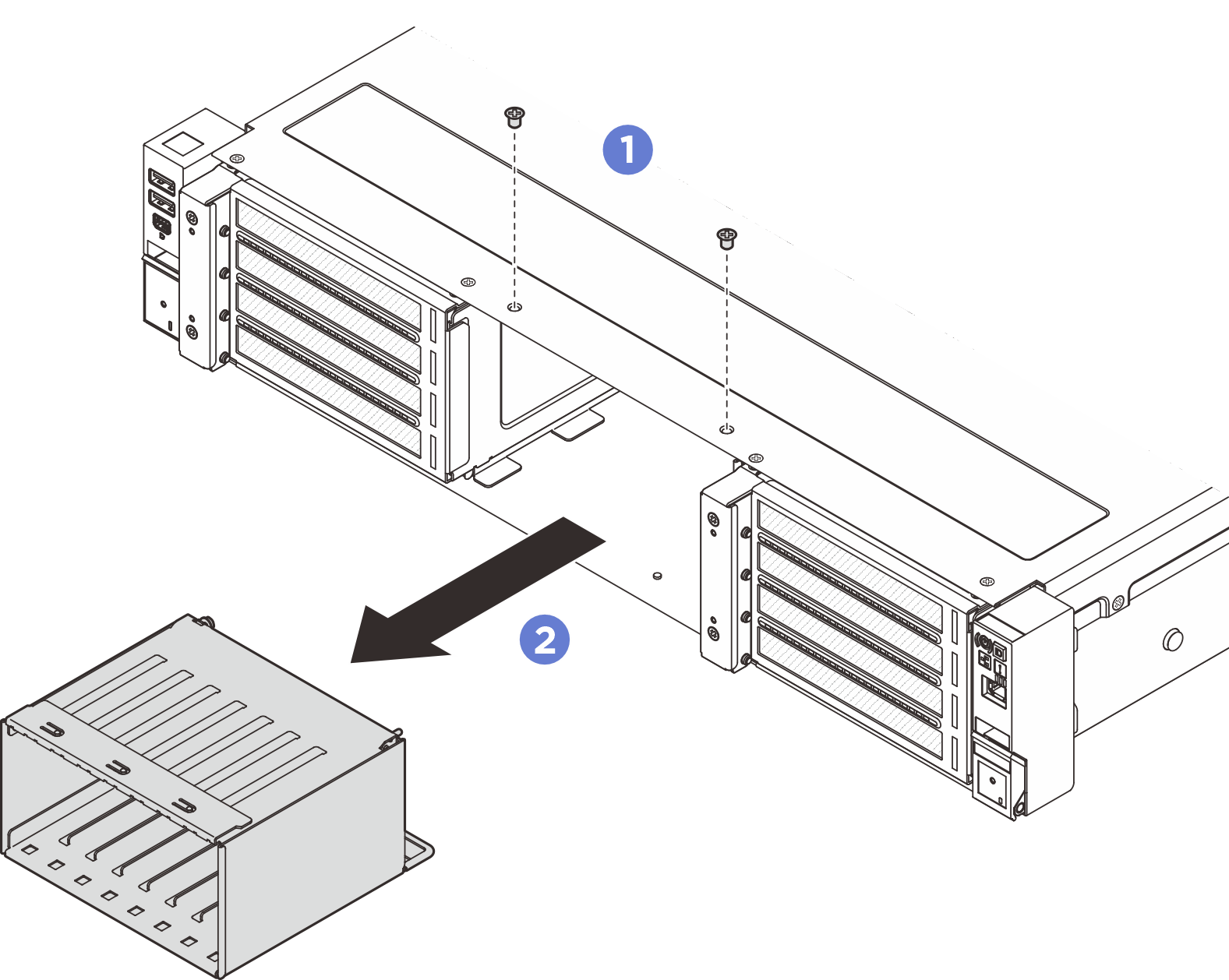

    Figure 3. Retrait du boîtier d’unités de disque dur 2,5 pouces

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
