Quitar el compartimiento de la unidad y la placa posterior de la unidad de 2,5"

Siga las instrucciones que aparecen en esta sección para quitar el compartimiento de la unidad de 2,5" y la placa posterior de la unidad.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para esta tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Extraiga todas las unidades de intercambio en caliente de 2,5". Consulte Extracción de una unidad de intercambio en caliente de 2,5”.
    3. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
  2. Extraiga la cubierta de la placa.
    1. Suelte los dos tornillos que fijan la cubierta de la placa.
    2. Deslice la cubierta de la placa para extraerla del chasis.
    Figura 1. Extracción de la cubierta de la placa

  3. Desconecte los cables de señal y alimentación de la placa posterior de la unidad de 2,5".
  4. Quite la placa posterior de la unidad de 2,5".
    1. Afloje los dos tornillos que fijan la placa posterior.
    2. Gire la placa posterior hacia fuera.
    3. Levante la placa posterior para extraerla del chasis.

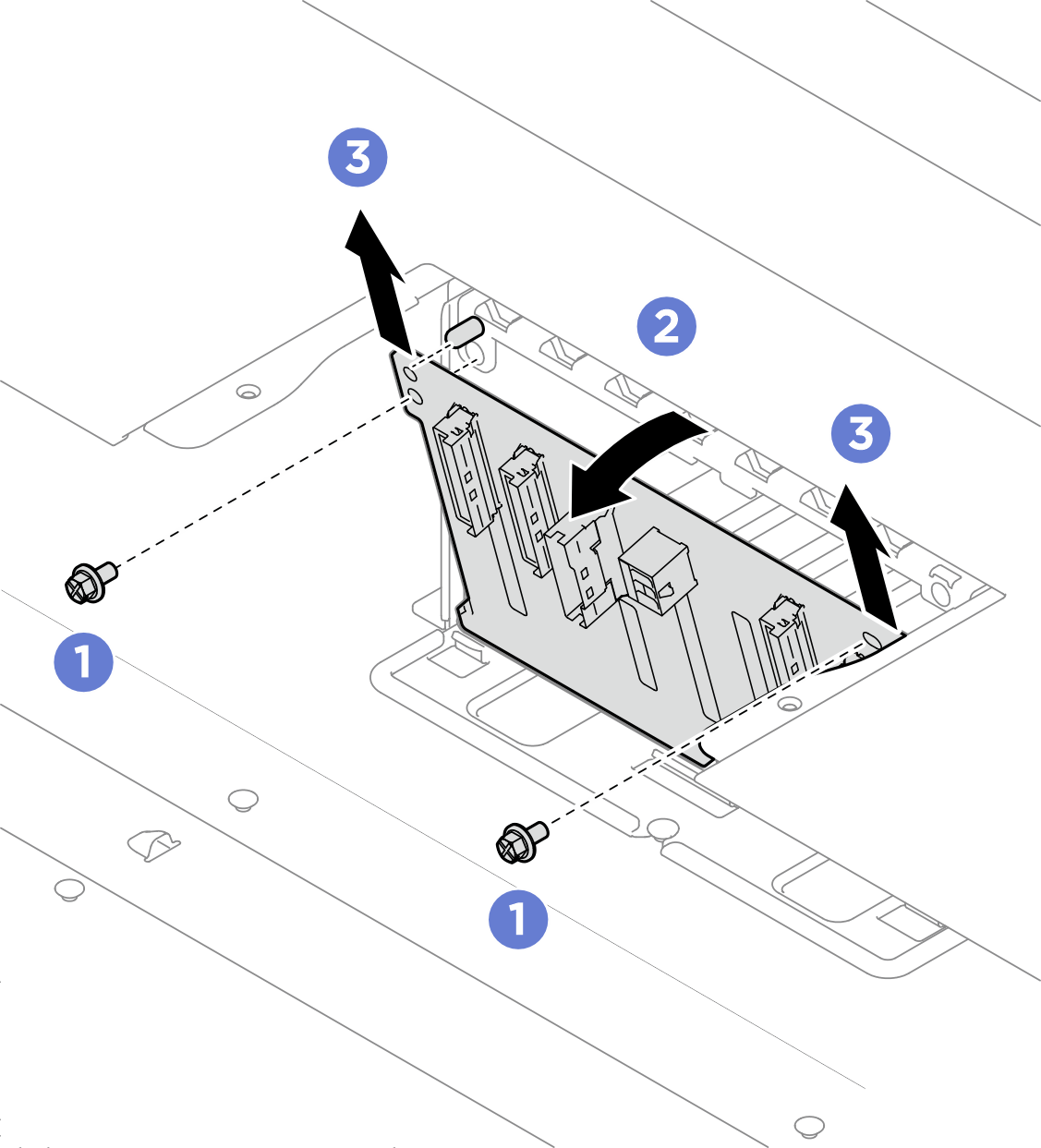

    Figura 2. Extracción de la placa posterior de la unidad de 2,5”

  5. Quite el compartimiento de la unidad de 2,5".
    1. Suelte los dos tornillos que fijan el compartimiento de la unidad.
    2. Deslice el compartimiento de la unidad hacia fuera del chasis del servidor.

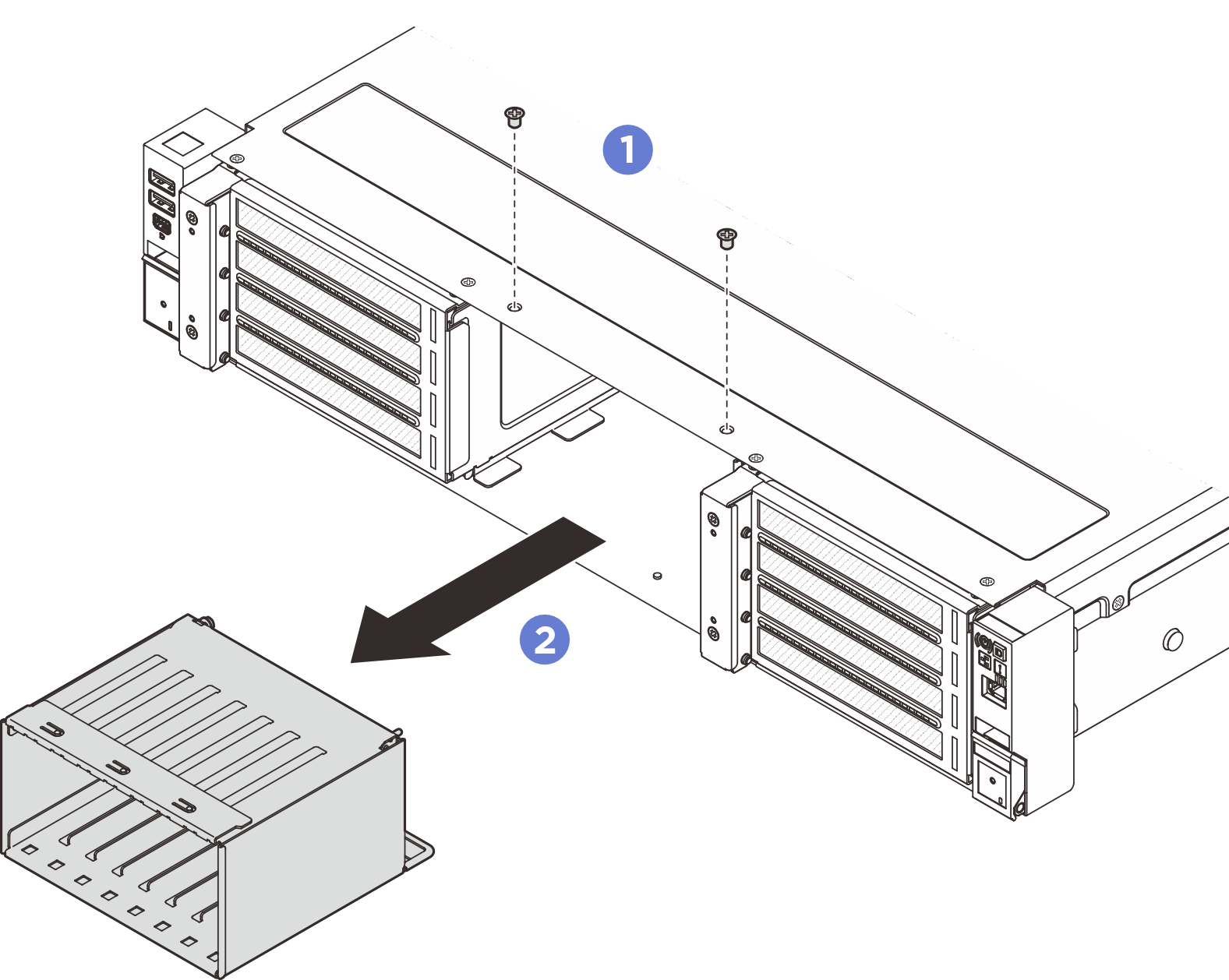

    Figura 3. Extracción del compartimiento de la unidad de 2,5"

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
