Снятие отсека для 2,5-дюймовых дисков и объединительной панели дисков

В этом разделе приведены инструкции по снятию отсека для 2,5-дюймовых дисков и объединительной панели дисков.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите все 2,5-дюймовые оперативно заменяемые диски. См. раздел Снятие 2,5-дюймового оперативно заменяемого диска.
    3. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
  2. Снимите защитную пластину.
    1. Ослабьте два винта, фиксирующих защитную пластину.
    2. Сдвиньте защитную пластину, чтобы снять ее с рамы.
    Рис. 1. Снятие защитной панели

  3. Отключите сигнальный кабель и кабель питания от объединительной панели для 2,5-дюймовых дисков.
  4. Снимите объединительную панель для 2,5-дюймовых дисков.
    1. Ослабьте два винта, фиксирующих объединительную панель.
    2. Поверните объединительную панель наружу.
    3. Поднимите объединительную панель, чтобы снять ее с рамы.

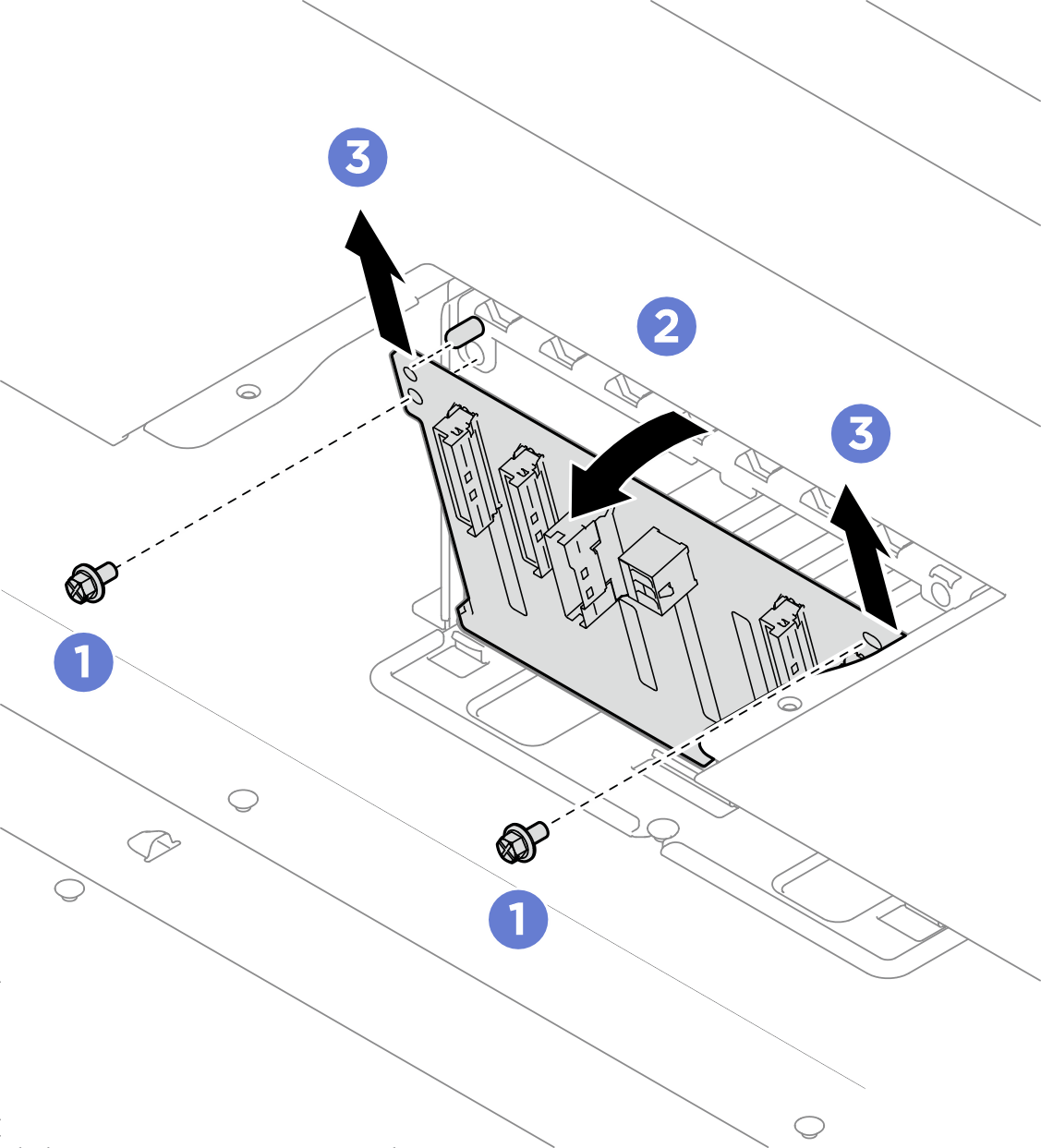

    Рис. 2. Снятие объединительной панели для 2,5-дюймовых дисков

  5. Снимите отсек для 2,5-дюймовых дисков.
    1. Ослабьте два винта, фиксирующих отсек для диска.
    2. Выньте отсек для диска из рамы.

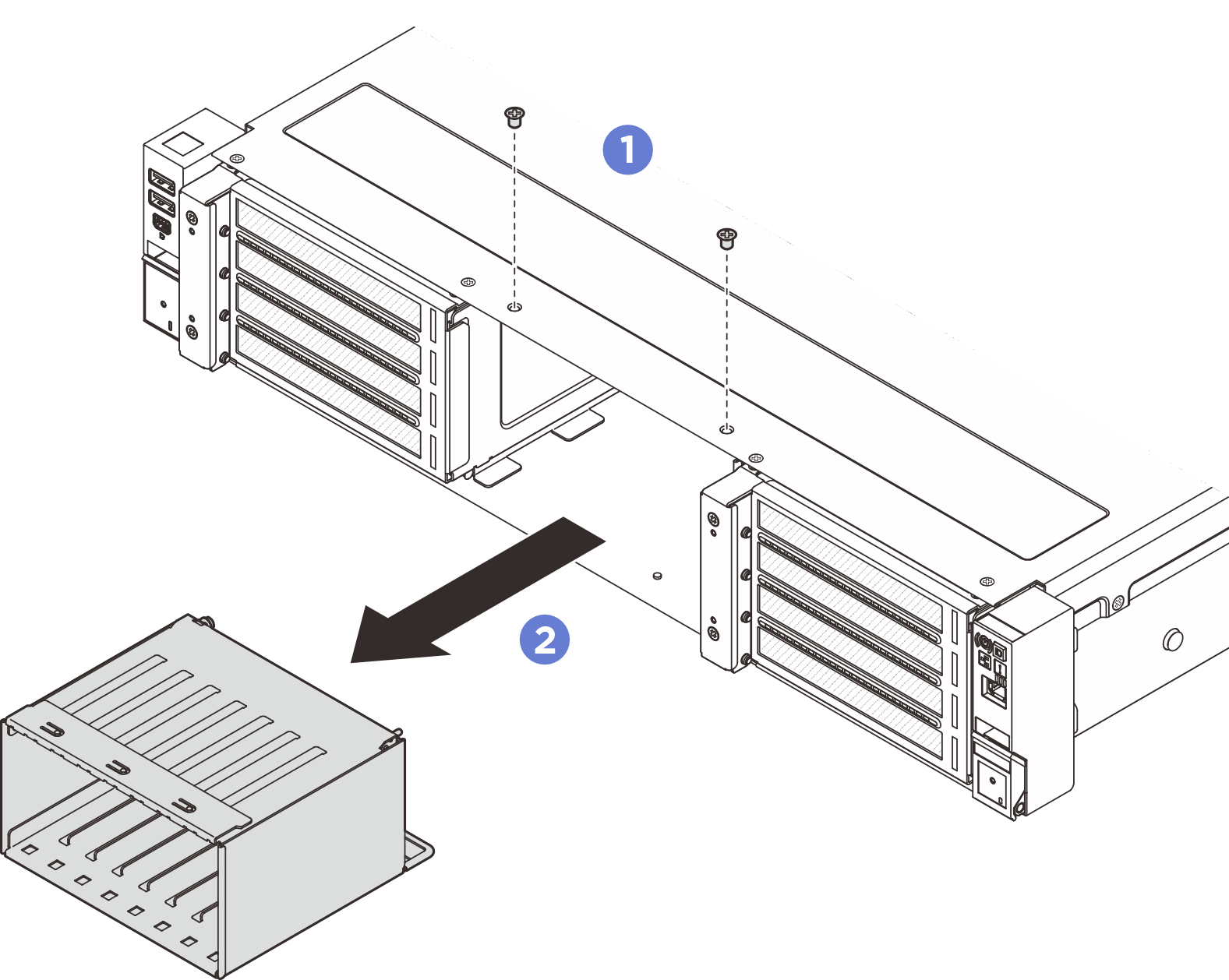

    Рис. 3. Снятие отсека для 2,5-дюймовых дисков

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
