Установка отсека для 2,5-дюймовых дисков и объединительной панели дисков

В этом разделе приведены инструкции по установке отсека для 2,5-дюймовых дисков и объединительной панели дисков.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Установите отсек для 2,5-дюймовых дисков.
    1. Вставьте отсек для диска в раму.
    2. Зафиксируйте отсек для диска двумя винтами.

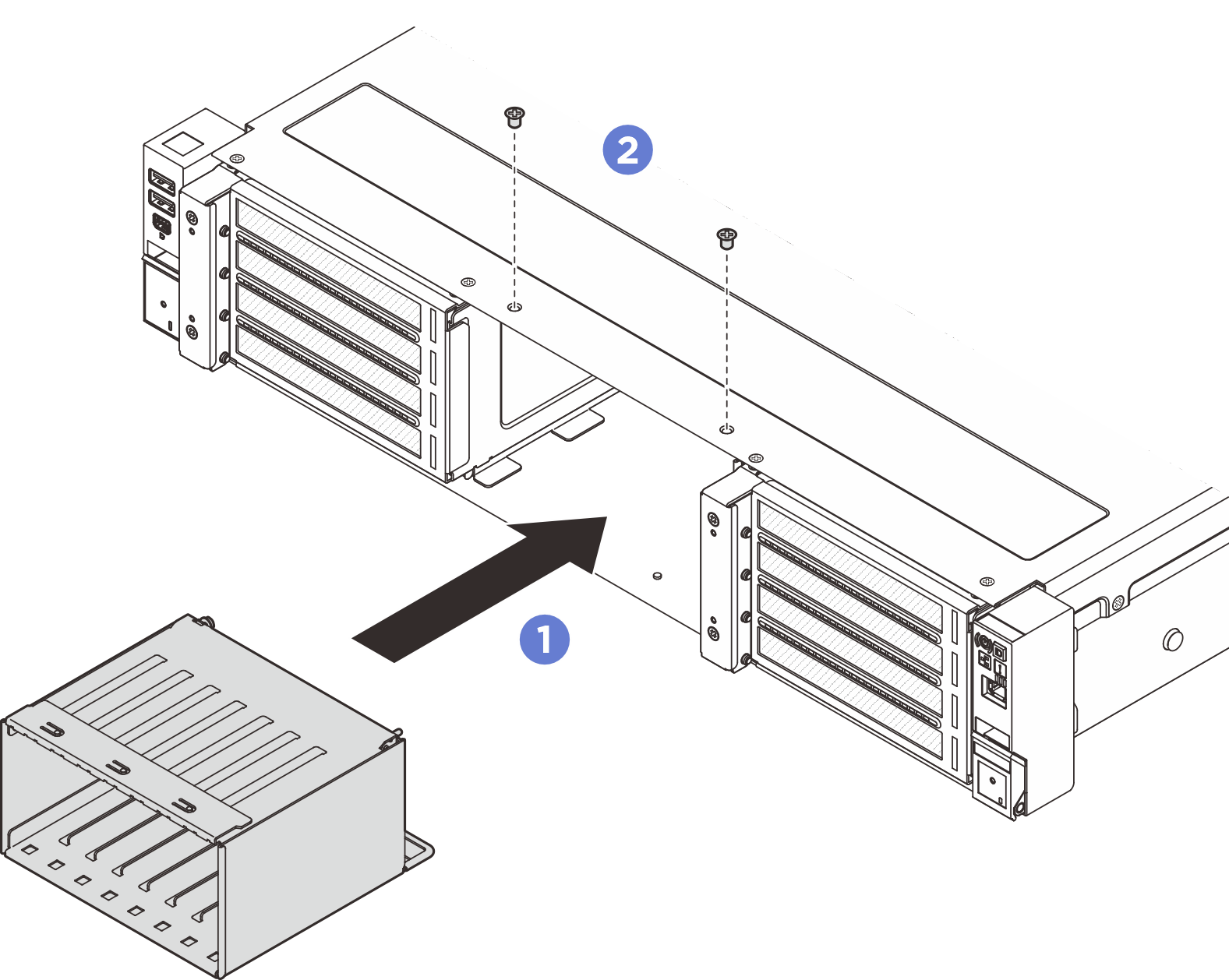

    Рис. 1. Установка отсека для 2,5-дюймовых дисков

  2. Установите объединительную панель для 2,5-дюймовых дисков.
    1. Опустите объединительную панель в раму.
    2. Поворачивайте объединительную панель внутрь, чтобы направляющий штырек на раме встал на место.
    3. Зафиксируйте объединительную панель двумя винтами.

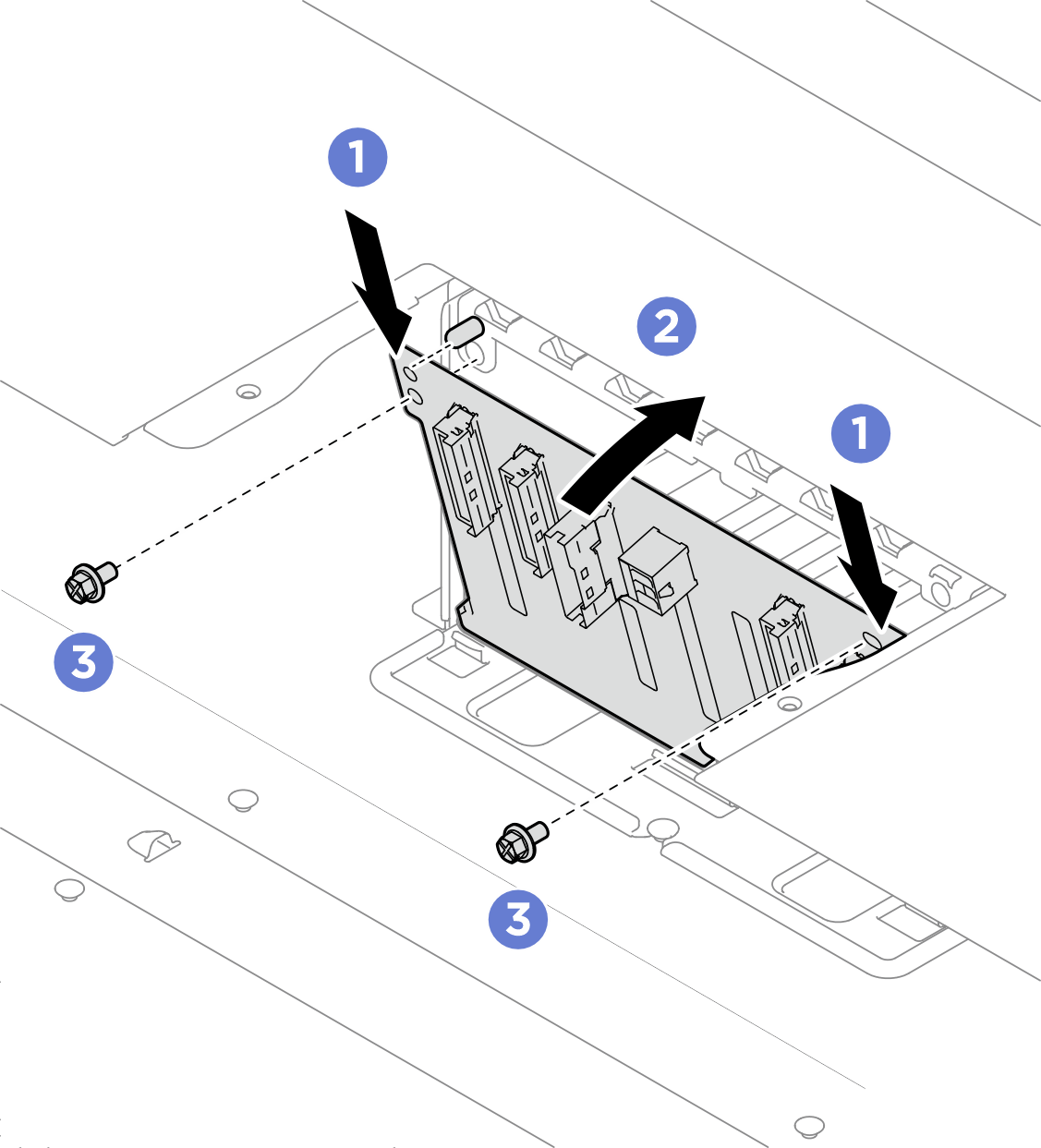

    Рис. 2. Установка объединительной панели для 2,5-дюймовых дисков

  3. Подключите сигнальный кабель и кабель питания к объединительной панели для 2,5-дюймовых дисков. См. раздел Прокладка внутренних кабелей.
  4. Установите защитную пластину.
    1. Вставьте защитную пластину в гнездо до упора.
    2. Зафиксируйте защитную пластину двумя винтами.

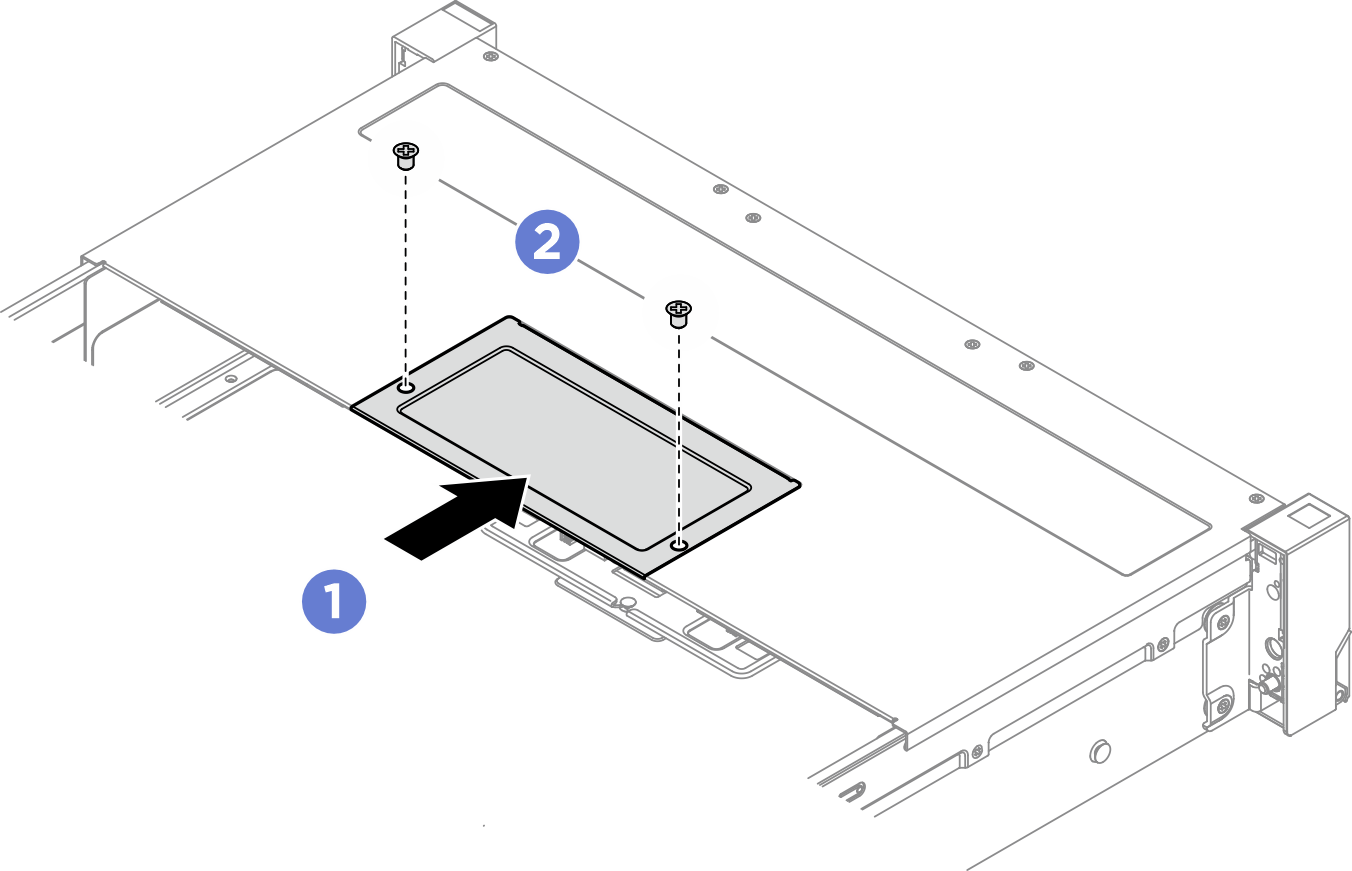

    Рис. 3. Установка защитной пластины

После завершения

  1. Установите на место диски и заглушки дисков. См. раздел Установка 2,5-дюймового оперативно заменяемого диска.

  2. Завершите замену компонентов. См. раздел Завершение замены компонентов.
