이 섹션의 지침에 따라 2.5인치 드라이브 케이지 및 드라이브 백플레인을 설치하십시오.
이 작업 정보
설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.
서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.
절차
- 2.5인치 드라이브 케이지를 설치하십시오.
드라이브 케이지를 섀시에 밀어 넣으십시오.
나사 2개로 드라이브 케이지를 고정하십시오.

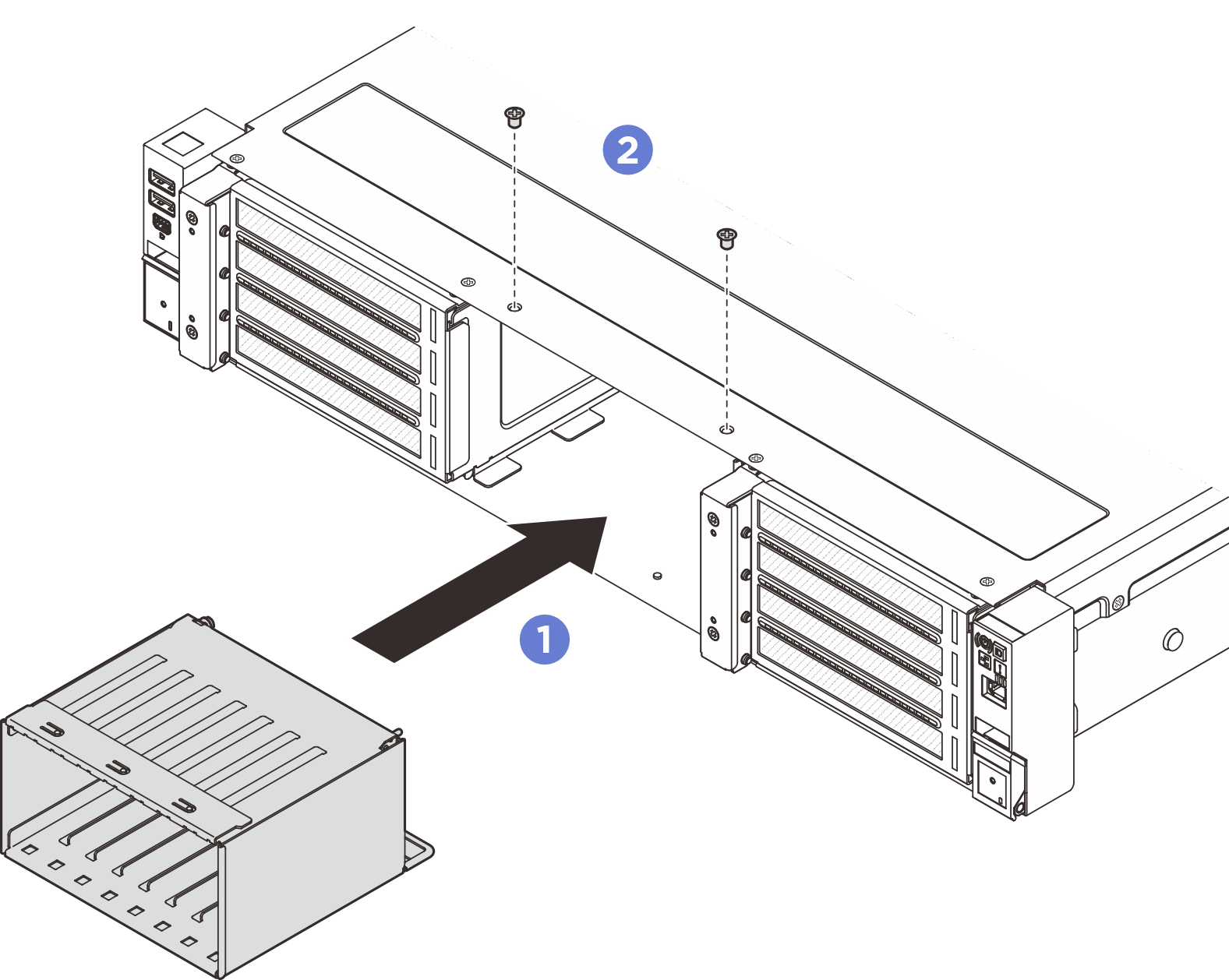

그림 1. 2.5인치 드라이브 케이지 설치
- 2.5인치 드라이브 백플레인을 설치하십시오.
백플레인을 섀시로 내립니다.
섀시의 가이드 핀이 제자리에 장착될 때까지 백플레인을 안쪽으로 돌리십시오.
나사 2개를 조여 백플레인을 고정합니다.

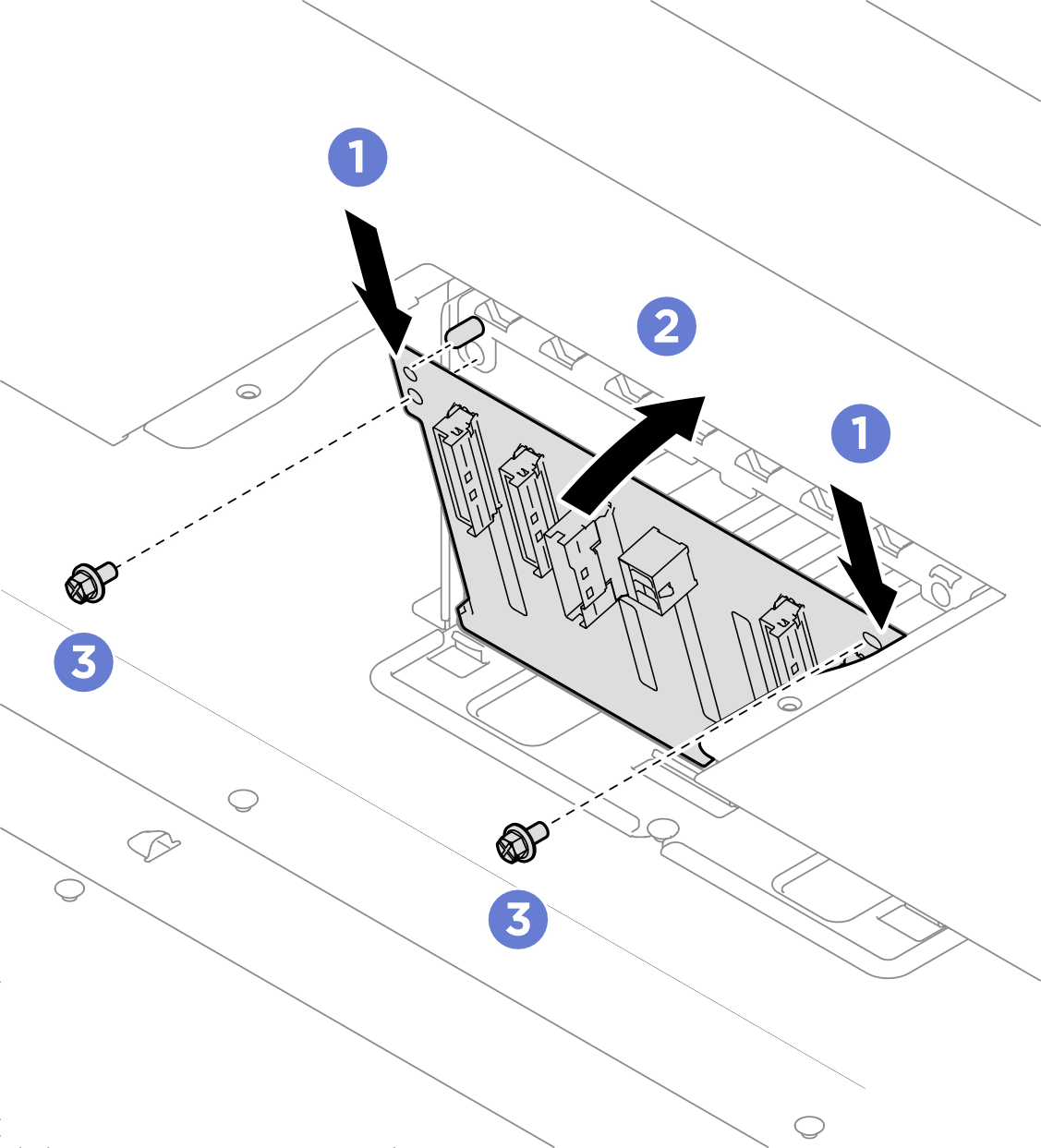

그림 2. 2.5인치 드라이브 백플레인 설치
- 2.5인치 드라이브 백플레인에 신호 및 전원 케이블을 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.
- 덮개판을 설치하십시오.
덮개판이 제자리에 장착될 때까지 슬롯에 밀어 넣습니다.
덮개판을 고정하기 위해 나사 2개를 조입니다.

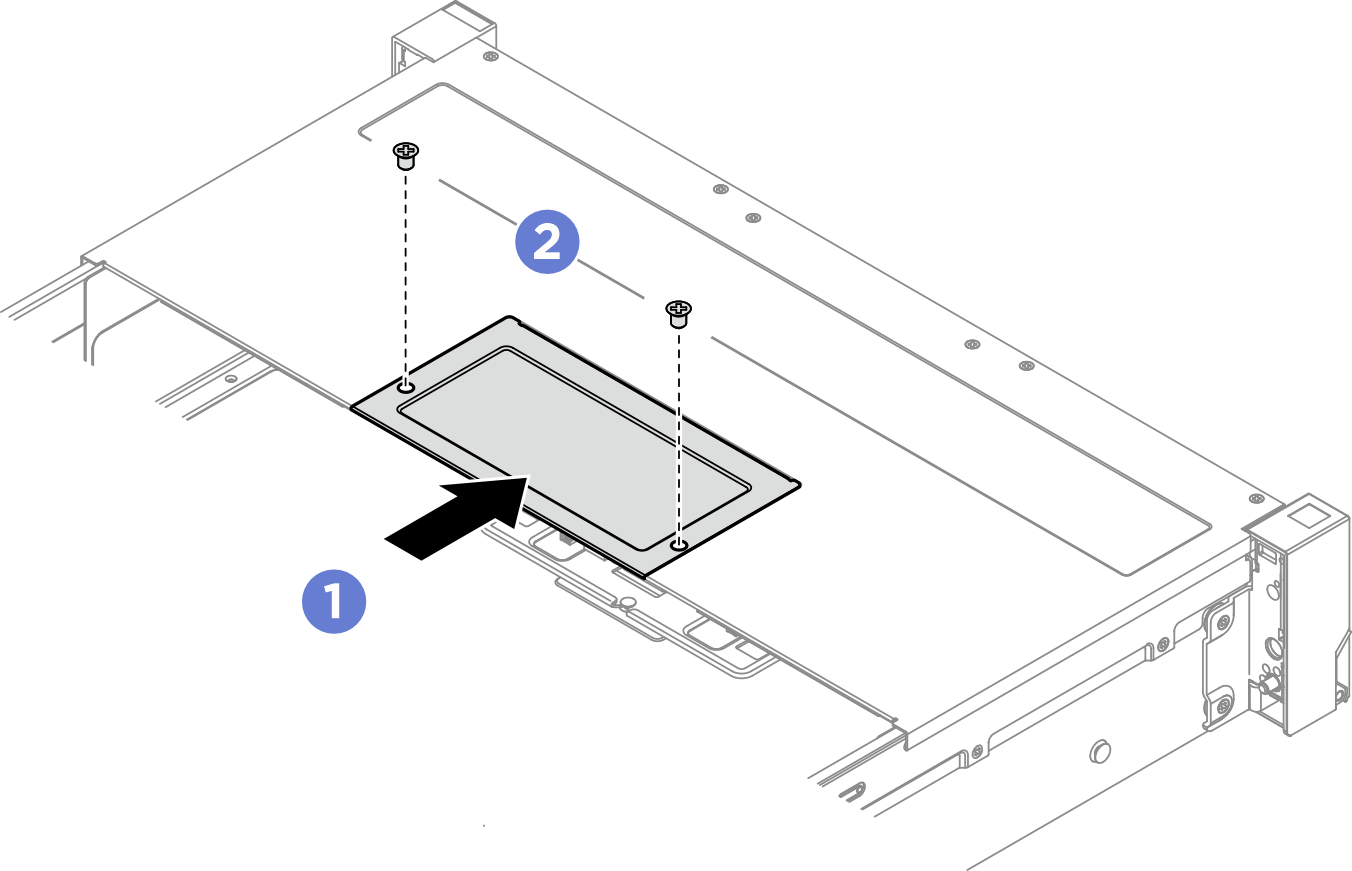

그림 3. 덮개판 설치
완료한 후
드라이브와 드라이브 필러를 다시 설치하십시오. 2.5" 핫 스왑 드라이브 설치의 내용을 참조하십시오.
부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
