Laufwerkhalterung und Rückwandplatine für 2,5‑Zoll-Laufwerke installieren

Mithilfe der Informationen in diesem Abschnitt können Sie die Laufwerkhalterung und Rückwandplatine für 2,5‑Zoll-Laufwerke installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

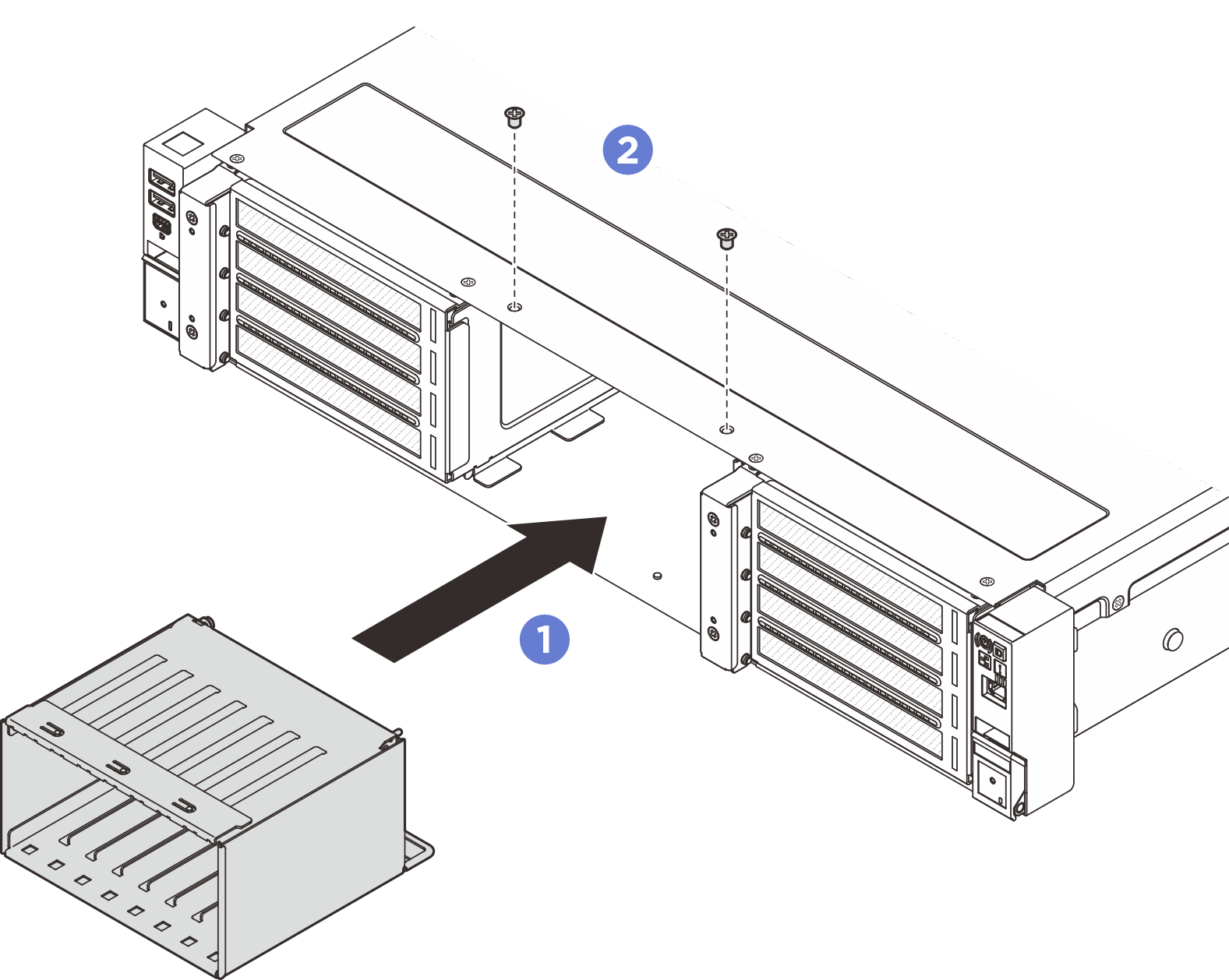

  1. Installieren Sie die 2,5-Zoll-Laufwerkhalterung.
    1. Schieben Sie die Laufwerkhalterung in das Gehäuse.
    2. Befestigen Sie die Laufwerkhalterung mit zwei Schrauben.
    Abbildung 1. Installieren der 2,5-Zoll-Laufwerkhalterung

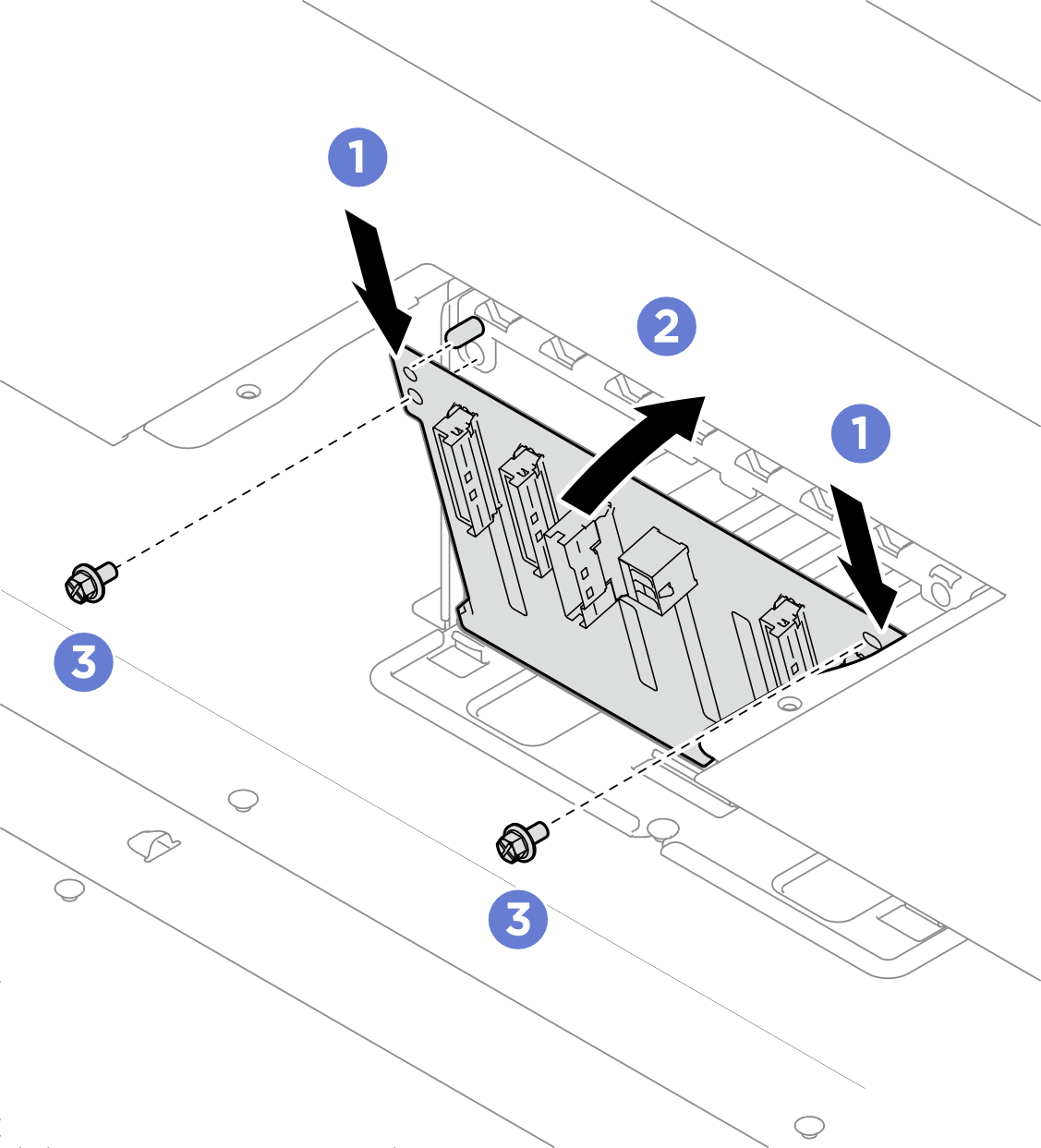

  2. Installieren Sie die Rückwandplatine für 2,5-Zoll-Laufwerke.
    1. Senken Sie die Rückwandplatine nach unten in das Gehäuse ab.
    2. Drehen Sie die Rückwandplatine nach innen, bis der Führungsstift am Gehäuse einrastet.
    3. Befestigen Sie die beiden Schrauben, um die Rückwandplatine zu sichern.
    Abbildung 2. Installieren der Rückwandplatine für 2,5-Zoll-Laufwerke

  3. Schließen Sie die Signal- und Netzkabel an der Rückwandplatine für 2,5-Zoll-Laufwerke an. Siehe Interne Kabelführung.

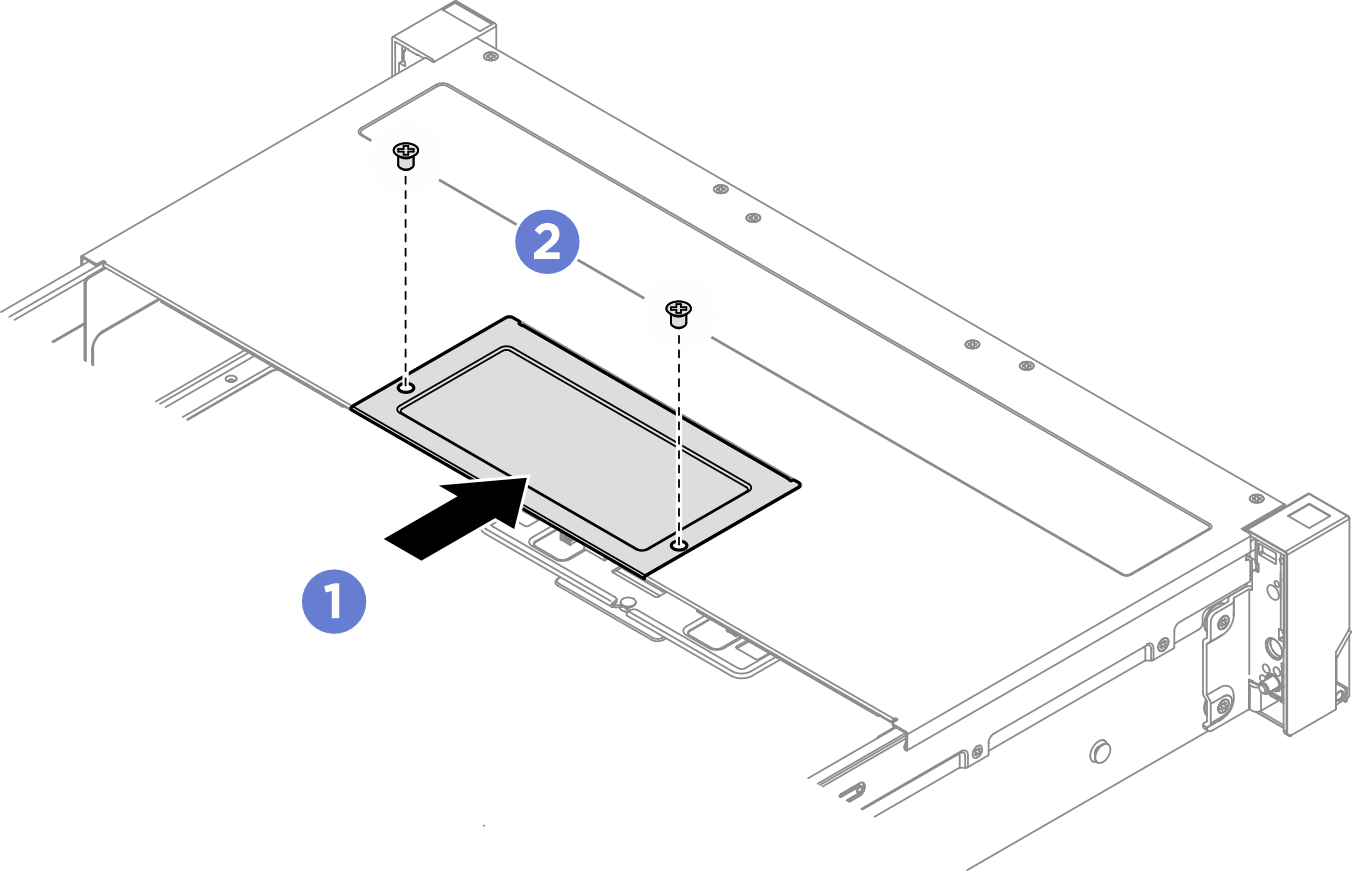

  4. Installieren Sie die Abdeckplatte.
    1. Schieben Sie die Abdeckplatte in den Steckplatz, bis sie einrastet.
    2. Ziehen Sie zwei Schrauben an, um die Abdeckplatte zu befestigen.
    Abbildung 3. Installieren der Abdeckplatte

Nach dieser Aufgabe

  1. Installieren Sie die Laufwerke und Abdeckblenden wieder. (siehe 2,5-Zoll-Hot-Swap-Laufwerk installieren).

  2. Schließen Sie den Austausch von Komponenten ab, (Siehe Austausch von Komponenten abschließen.)
