安裝 2.5 吋框架和硬碟背板

請依照本節中的指示安裝 2.5 吋框架和硬碟背板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 安裝 2.5 吋框架。
    1. 將框架滑入機箱中。
    2. 用兩顆螺絲固定框架。

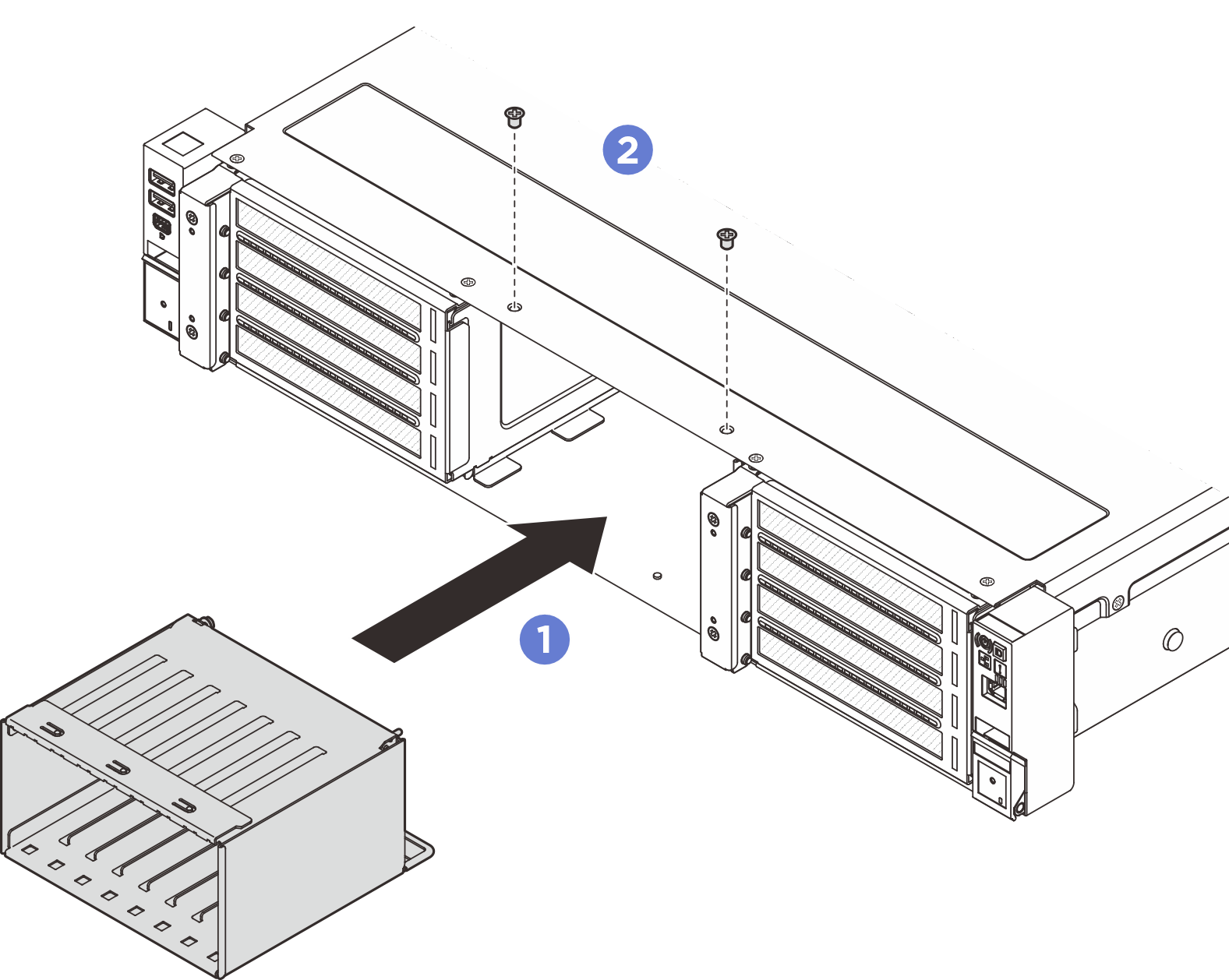

    圖 1. 安裝 2.5 吋框架

  2. 安裝 2.5 吋硬碟背板。
    1. 將背板向下放入機箱。
    2. 將背板向內旋轉，直到機箱上的導件插腳就定位為止。
    3. 鎖緊兩顆螺絲以固定背板。

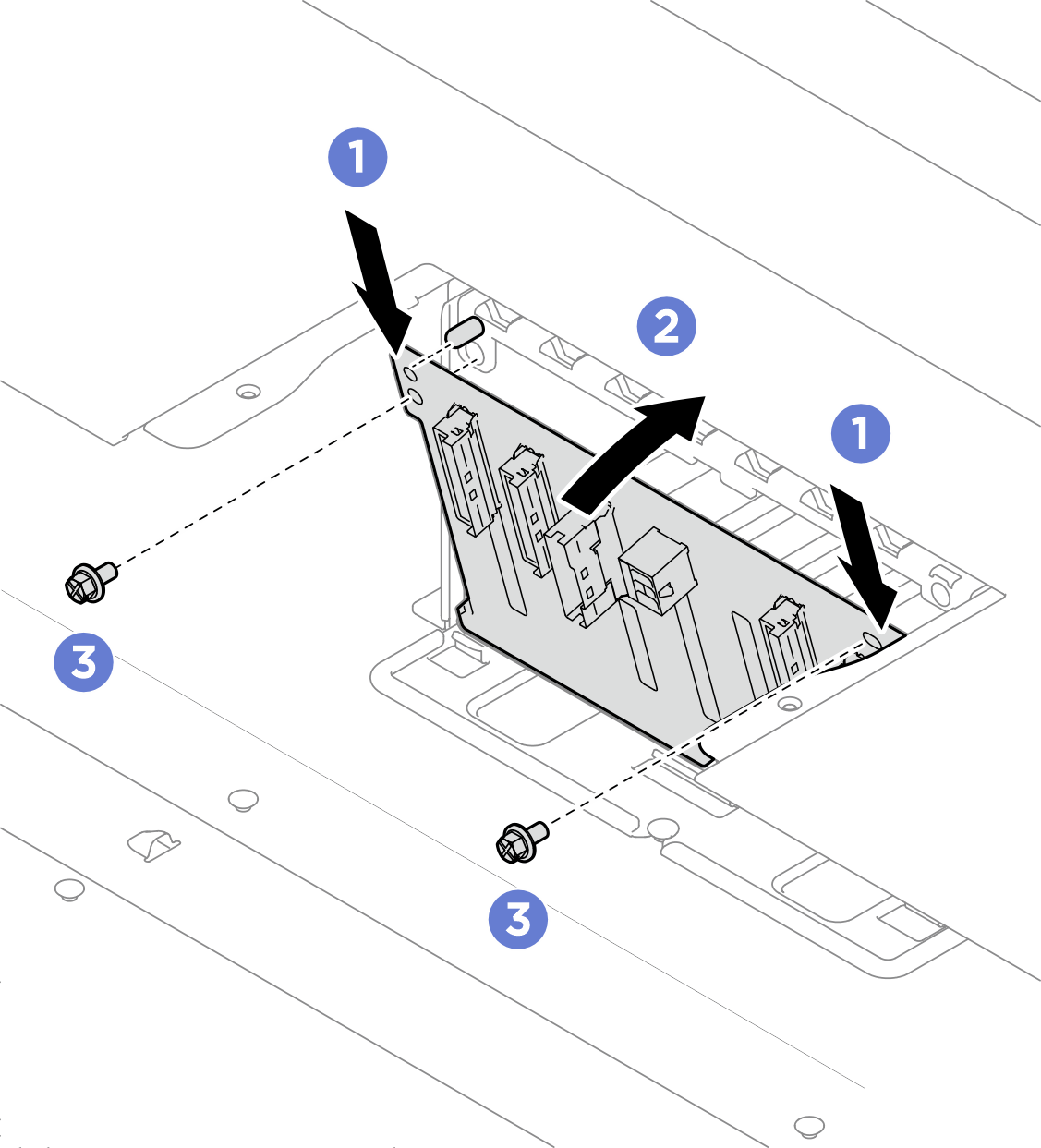

    圖 2. 安裝 2.5 吋硬碟背板

  3. 將信號線和電源線連接至 2.5 吋硬碟背板。請參閱內部纜線佈線。
  4. 安裝蓋板。
    1. 將蓋板滑入插槽中，直到就定位為止。
    2. 鎖緊兩顆螺絲以固定蓋板。

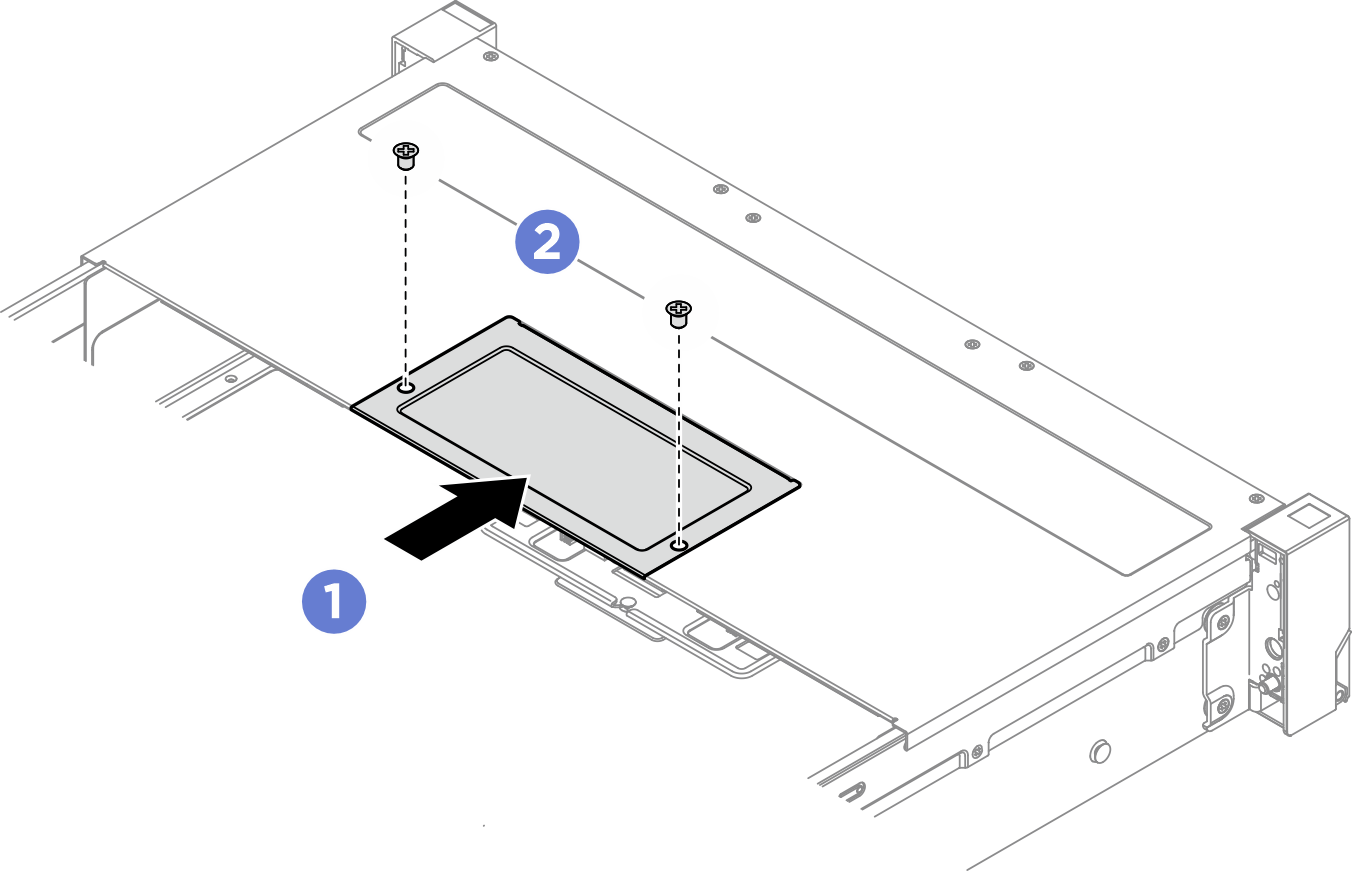

    圖 3. 安裝蓋板

在您完成之後

  1. 重新安裝硬碟和硬碟填充板。請參閱安裝 2.5 吋熱抽換硬碟。

  2. 完成零件更換請參閱完成零件更換。
