ติดตั้งตัวครอบไดรฟ์ขนาด 2.5 นิ้วและแบ็คเพลนไดรฟ์

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบไดรฟ์ขนาด 2.5 นิ้วและแบ็คเพลนไดรฟ์

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

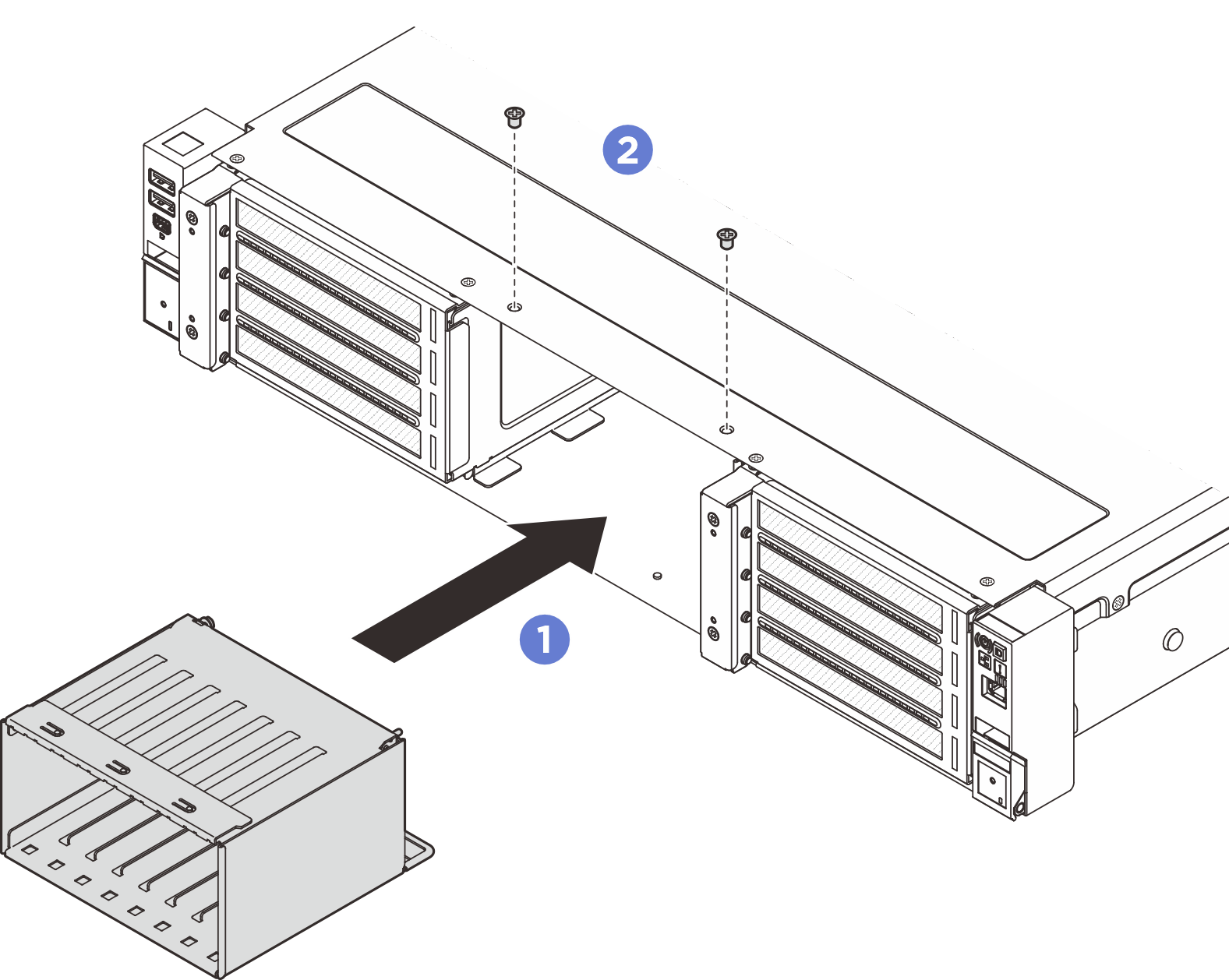

  1. ติดตั้งตัวครอบไดรฟ์ขนาด 2.5 นิ้ว
    1. เลื่อนตัวครอบไดรฟ์ลงในตัวเครื่อง
    2. ยึดตัวครอบไดรฟ์ด้วยสกรูสองตัว
    รูปที่ 1. การติดตั้งตัวครอบไดรฟ์ขนาด 2.5 นิ้ว

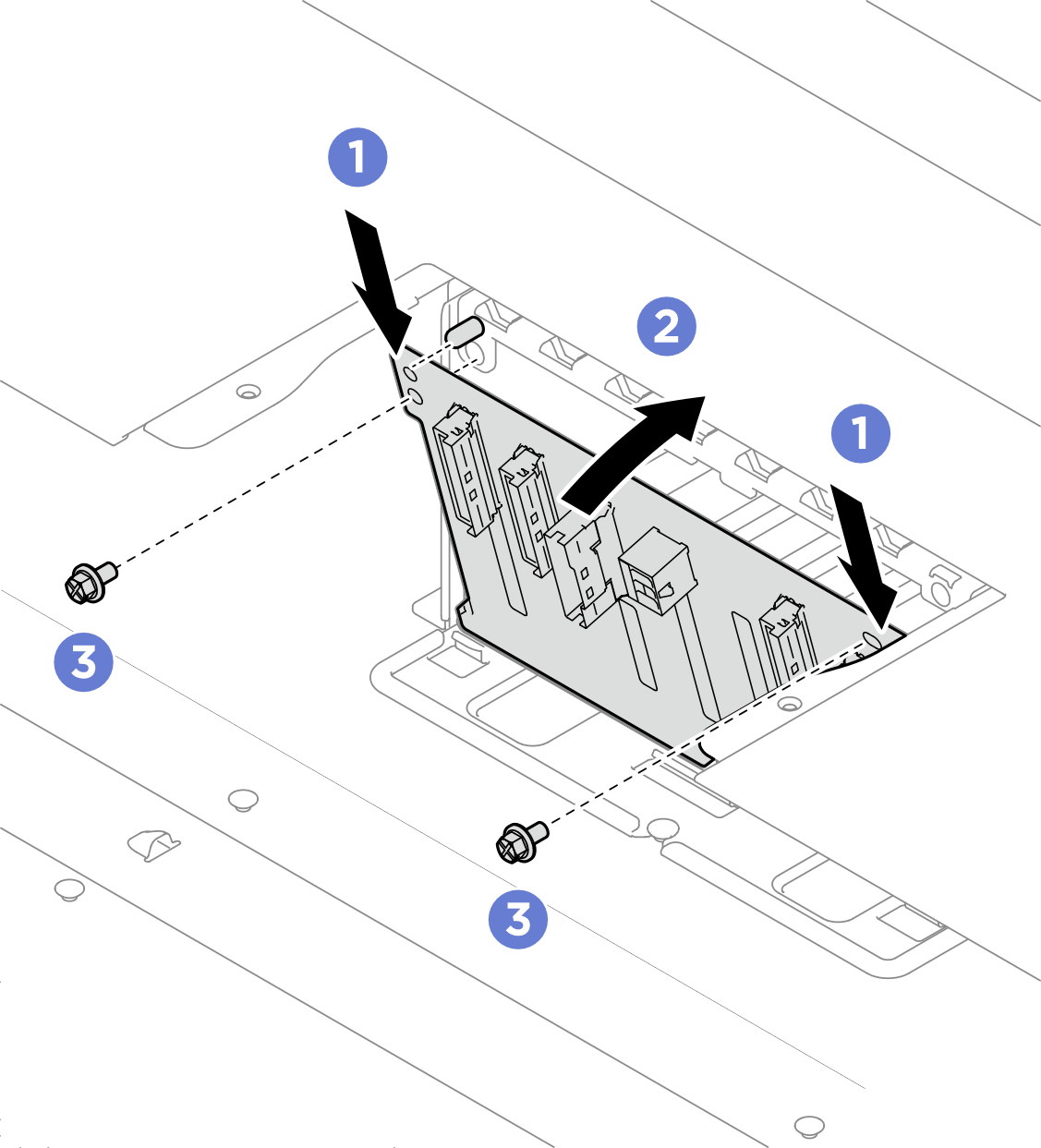

  2. ติดตั้งแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
    1. วางแบ็คเพลนลงในตัวเครื่อง
    2. หมุนแบ็คเพลนเข้าด้านในจนกระทั่งหมุดนำร่องบนตัวเครื่องเข้าที่
    3. ขันสกรูสองตัวเพื่อยึดแบ็คเพลน
    รูปที่ 2. การติดตั้งแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

  3. เชื่อมต่อสายสัญญาณและสายไฟเข้ากับแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว ดู การเดินสายภายใน

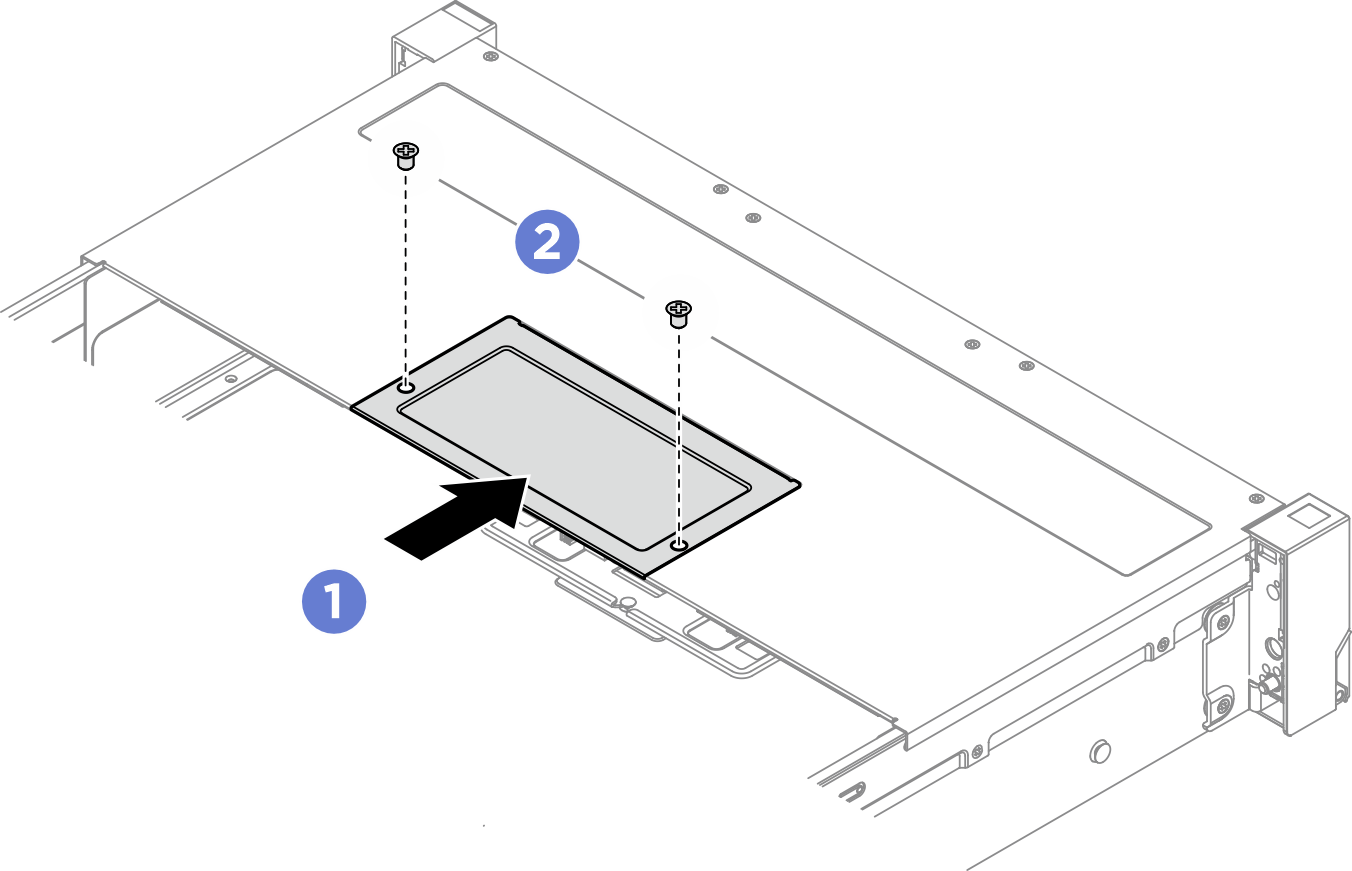

  4. ติดตั้งแผ่นปิด
    1. เลื่อนแผ่นปิดเข้าไปในช่องเสียบจนกระทั่งเข้าที่
    2. ยึดสกรูสองตัวเพื่อยึดฝาปิด
    รูปที่ 3. การติดตั้งแผ่นปิด

หลังจากดำเนินการเสร็จ

  1. ติดตั้งไดรฟ์และแผงครอบไดรฟ์ใหม่ ดูติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว

  2. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
