Instalar o backplane da unidade e a gaiola da unidade de 2,5 polegadas

Siga as instruções nesta seção para instalar a gaiola de unidade de 2,5 polegadas e o backplane da unidade.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Instale a gaiola de unidade de 2,5 polegadas.
    1. Deslize o compartimento da unidade para o chassi.
    2. Prenda a gaiola de unidade com dois parafusos.

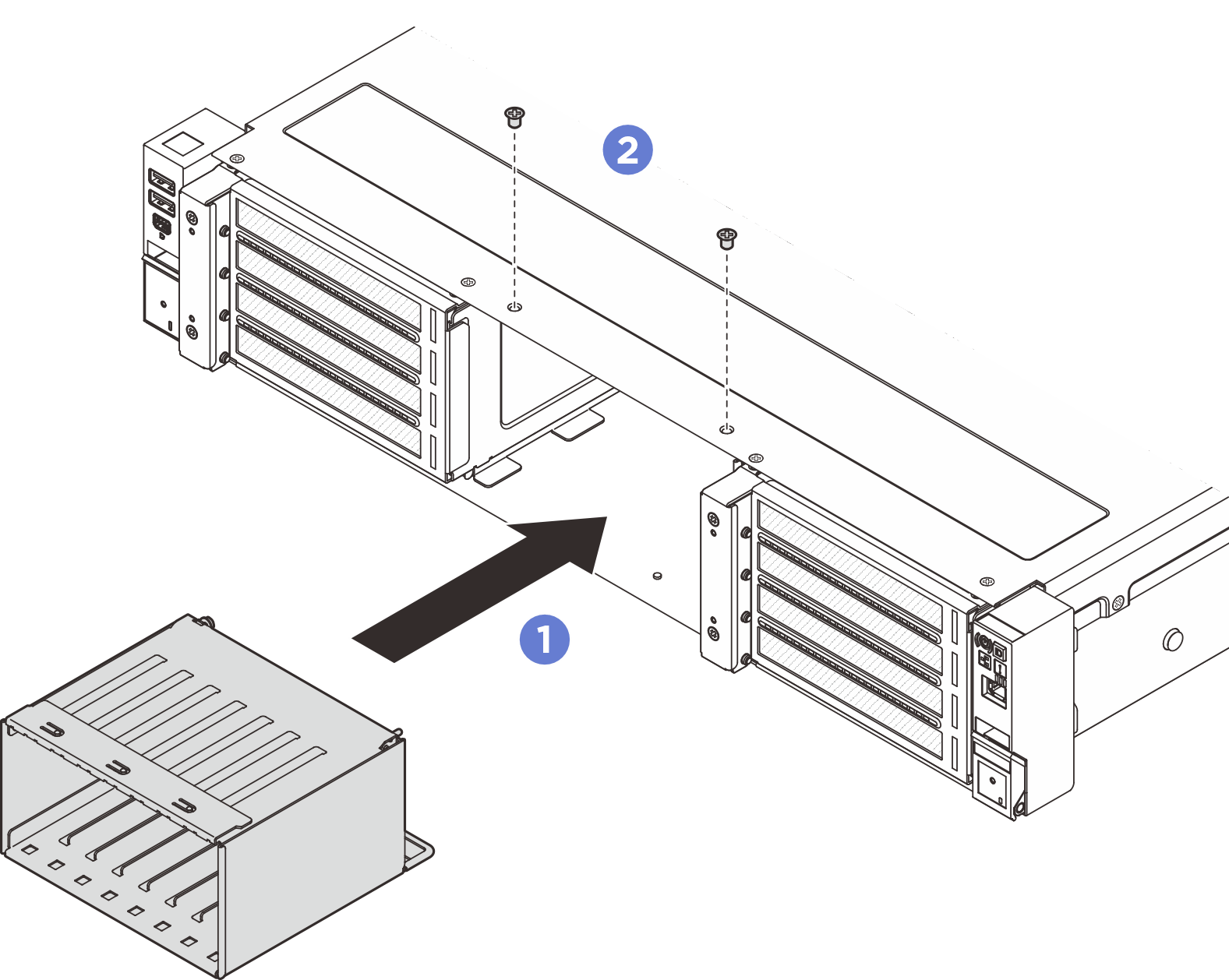

    Figura 1. Instalando a gaiola de unidade de 2,5 polegadas

  2. Instale o backplane da unidade de 2,5 polegadas.
    1. Abaixe o backplane no chassi.
    2. Gire o backplane para dentro até que o pino-guia no chassi se encaixe no lugar.
    3. Aperte dois parafusos para prender o backplane.

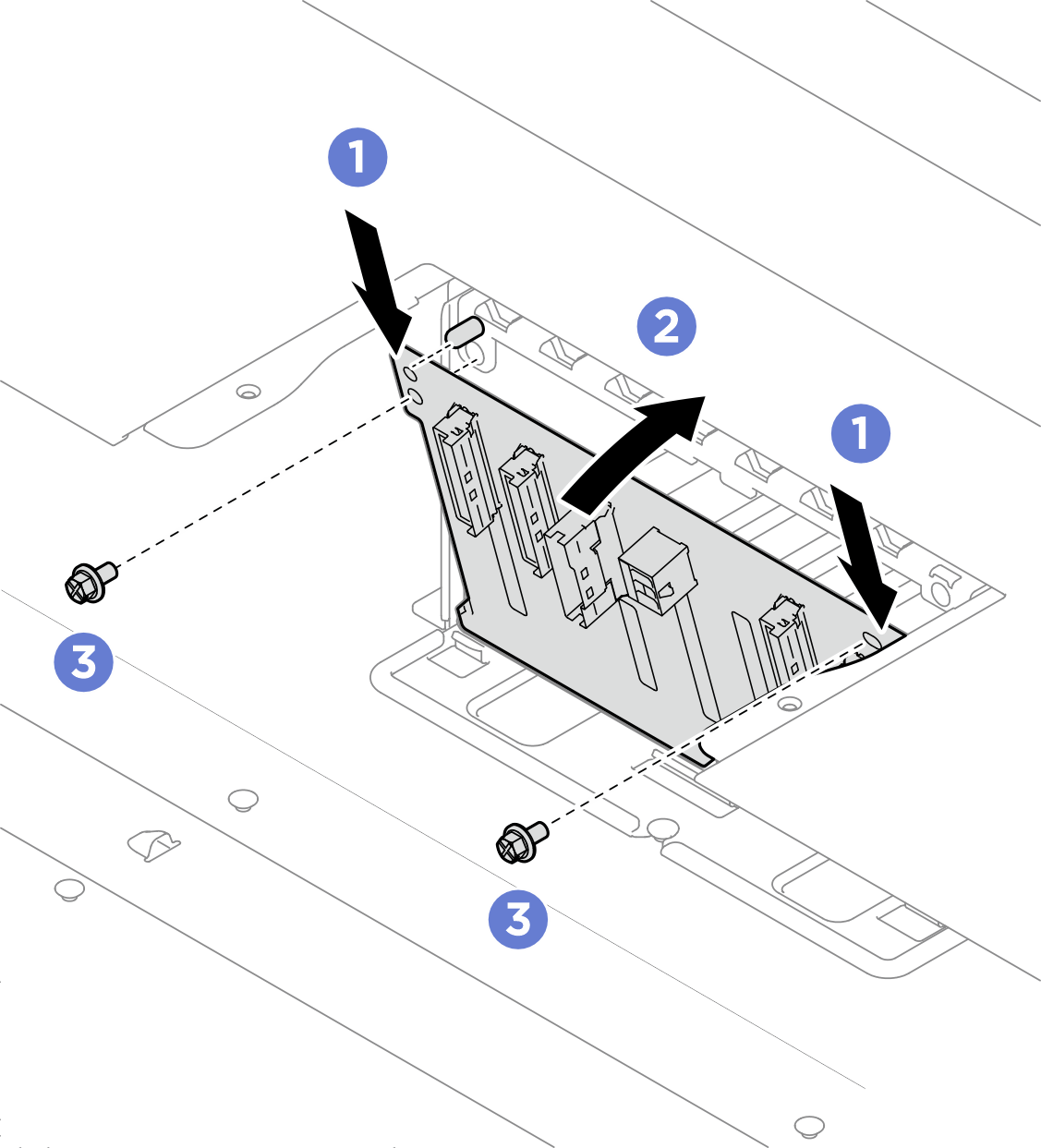

    Figura 2. Instalando o backplane da unidade de 2,5 polegadas

  3. Conecte os cabos de sinal e de energia ao backplane da unidade de 2,5 polegadas. Consulte Roteamento de cabos internos.
  4. Instale a placa de cobertura.
    1. Deslize a placa de cobertura no slot até que ela se encaixe no lugar.
    2. Aperte dois parafusos para prender a placa de cobertura.

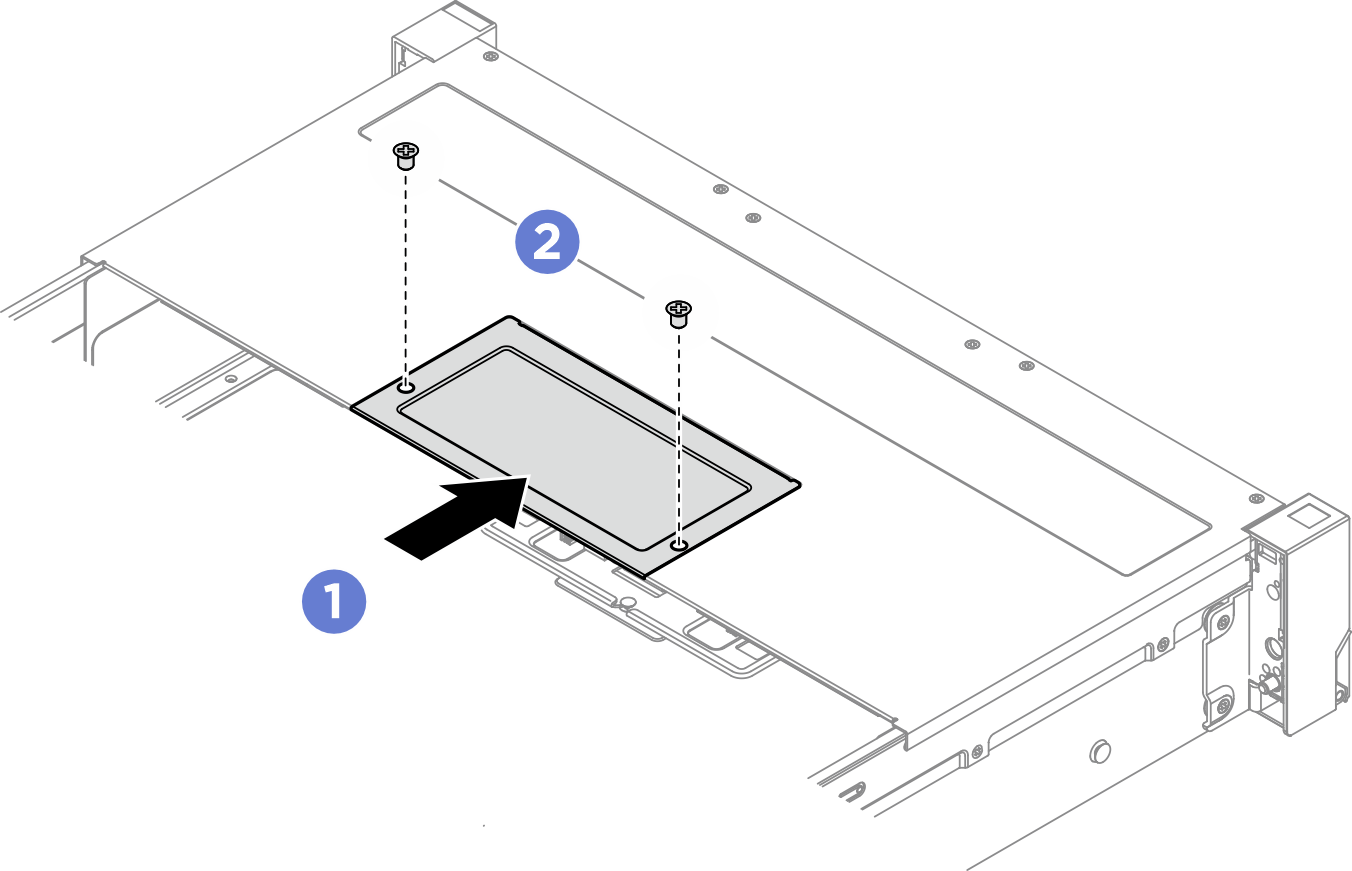

    Figura 3. Instalação da placa de cobertura

Depois de concluir

  1. Reinstale as unidades e os preenchimentos das unidades. Consulte Instalar uma unidade hot-swap de 2,5 polegadas.

  2. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
