Installazione del telaio e del backplane dell'unità da 2,5"

Seguire le istruzioni riportate in questa sezione per installare il telaio e il backplane dell'unità da 2,5".

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Installare il telaio dell'unità da 2,5".
    1. Far scorrere il telaio dell'unità nello chassis.
    2. Fissare il telaio dell'unità con due viti.

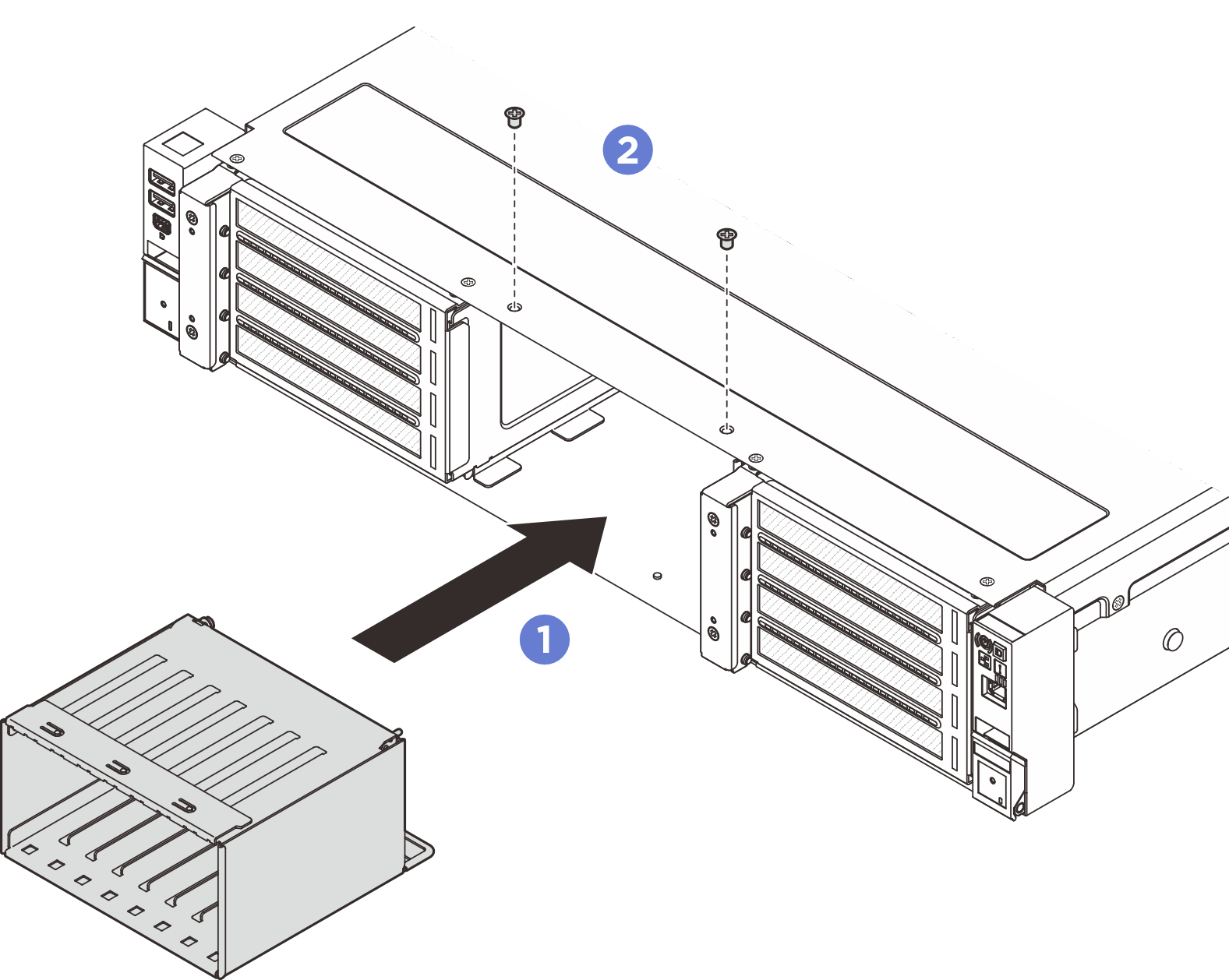

    Figura 1. Installazione del telaio dell'unità da 2,5"

  2. Installare del backplane dell'unità da 2,5".
    1. Abbassare il backplane nello chassis.
    2. Ruotare il backplane verso l'interno fino a inserire in posizione il piedino della guida sullo chassis.
    3. Stringere le due viti per fissare il backplane.

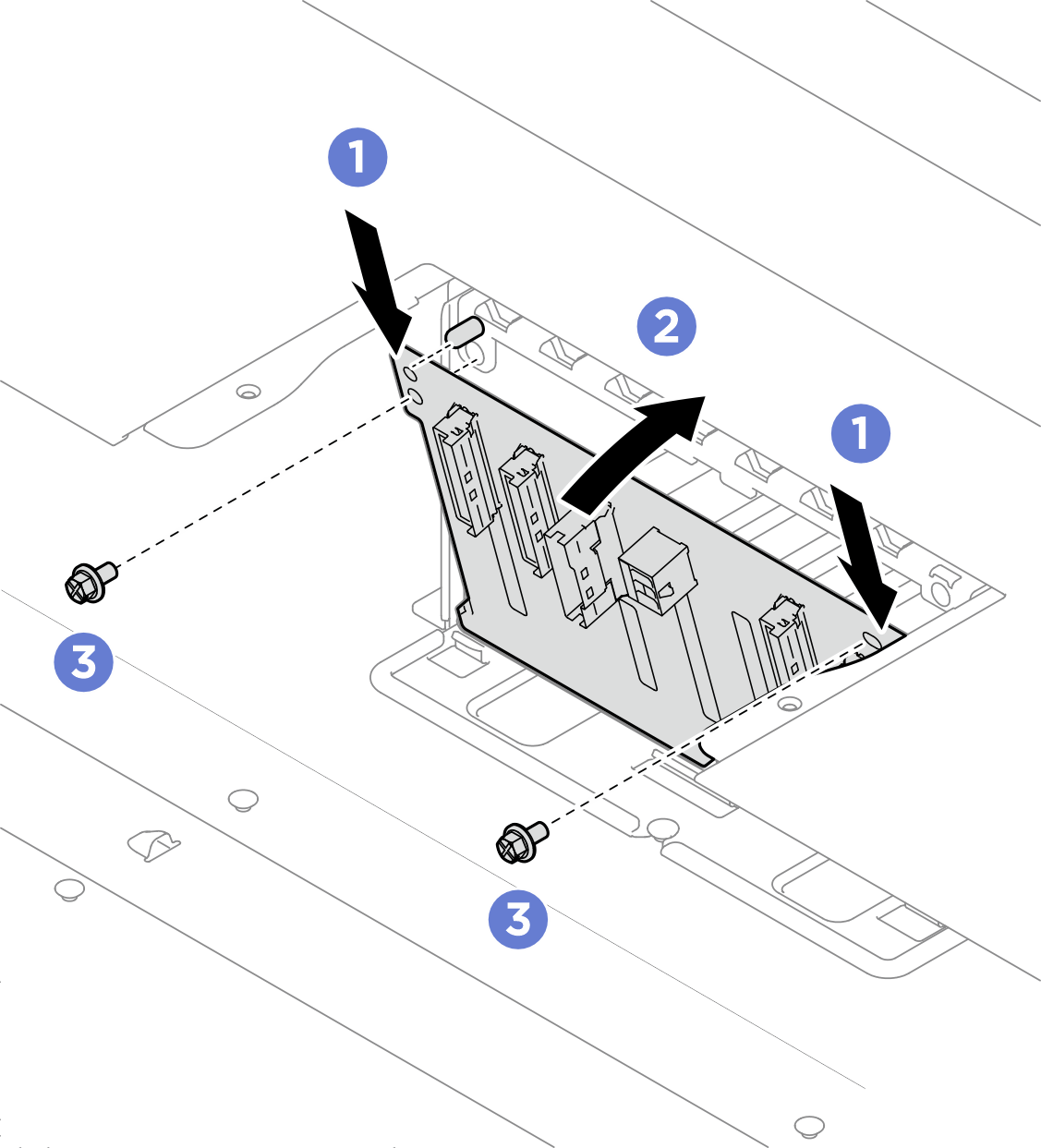

    Figura 2. Installazione del backplane dell'unità da 2,5"

  3. Collegare i cavi di segnale e di alimentazione al backplane dell'unità da 2,5". Vedere Instradamento dei cavi interni.
  4. Installare la piastra di copertura.
    1. Far scorrere la piastra di copertura nello slot fino a inserirla in posizione.
    2. Stringere le due viti per fissare la piastra di copertura.

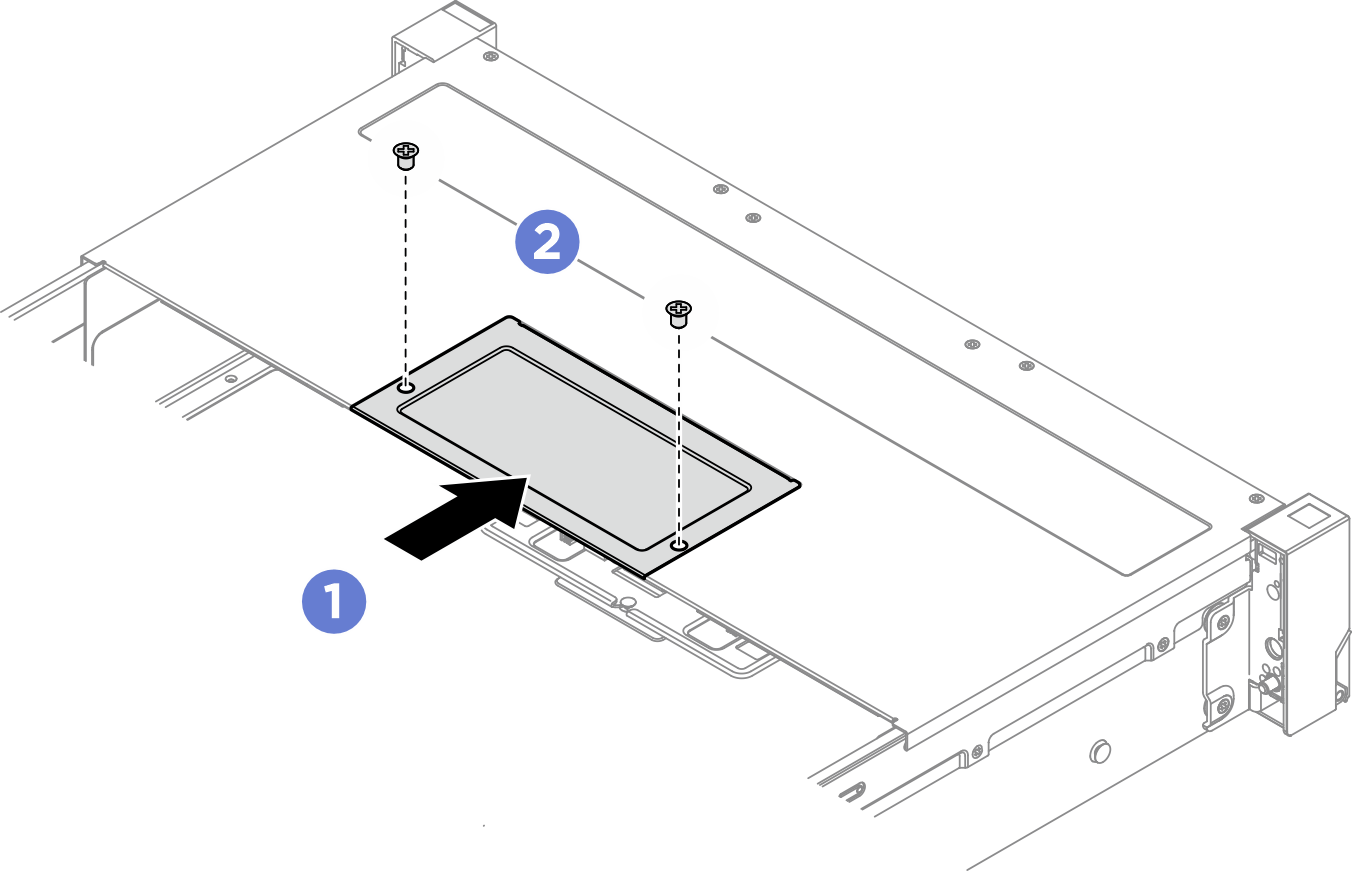

    Figura 3. Installazione della piastra di copertura

Dopo aver terminato

  1. Reinstallare le unità e gli elementi di riempimento delle unità. Vedere Installazione di un'unità hot-swap da 2,5".

  2. Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
