安装 2.5 英寸硬盘仓和硬盘背板

按照本节中的说明安装 2.5 英寸硬盘仓和硬盘背板。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 安装 2.5 英寸硬盘仓。
    1. 将硬盘仓插入机箱。
    2. 用两颗螺钉固定硬盘仓。

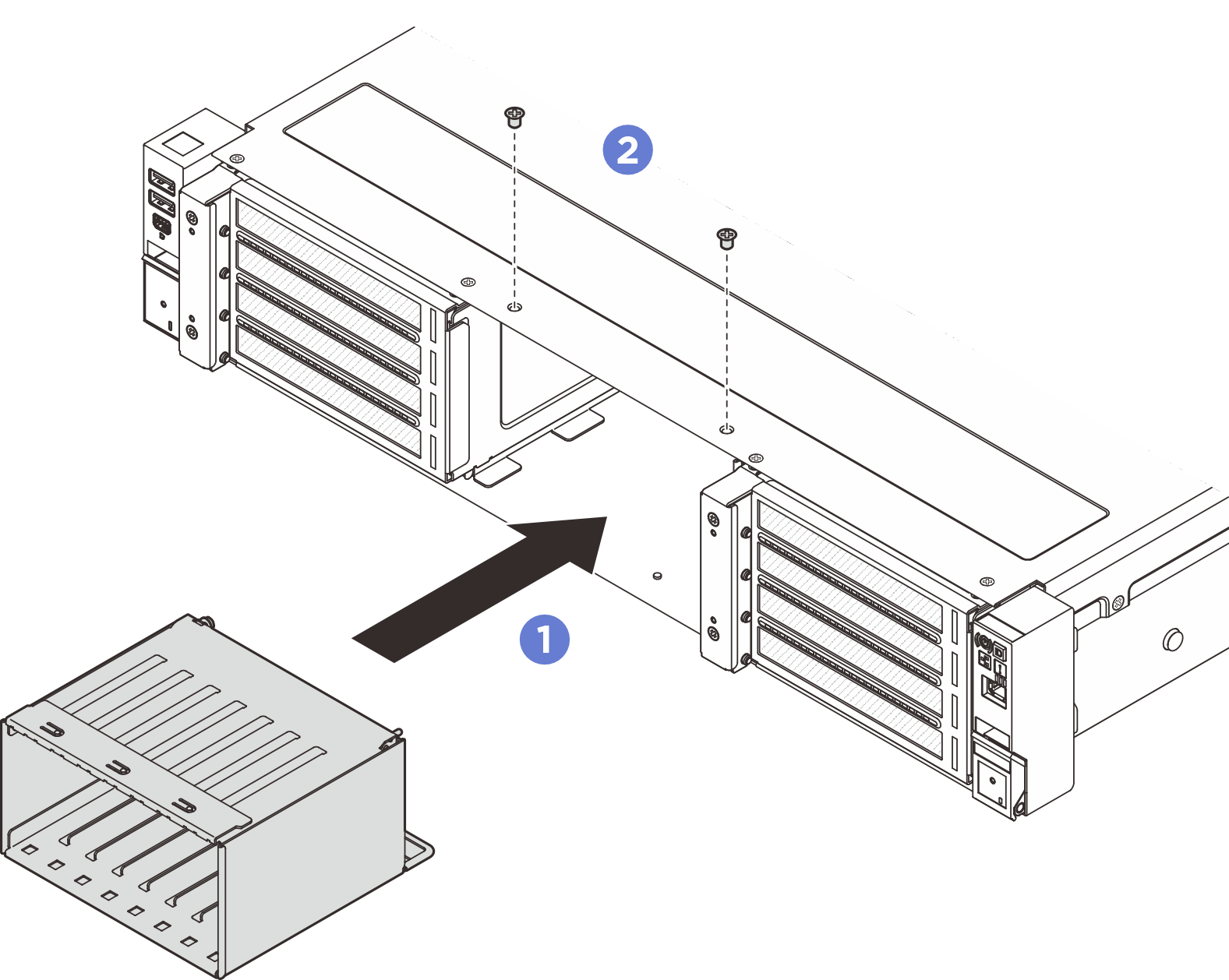

    图 1. 安装 2.5 英寸硬盘仓

  2. 安装 2.5 英寸硬盘背板。
    1. 将背板向下放入机箱。
    2. 向内旋转背板，直至机箱上的导销固定到位。
    3. 拧紧两颗螺钉以固定背板。

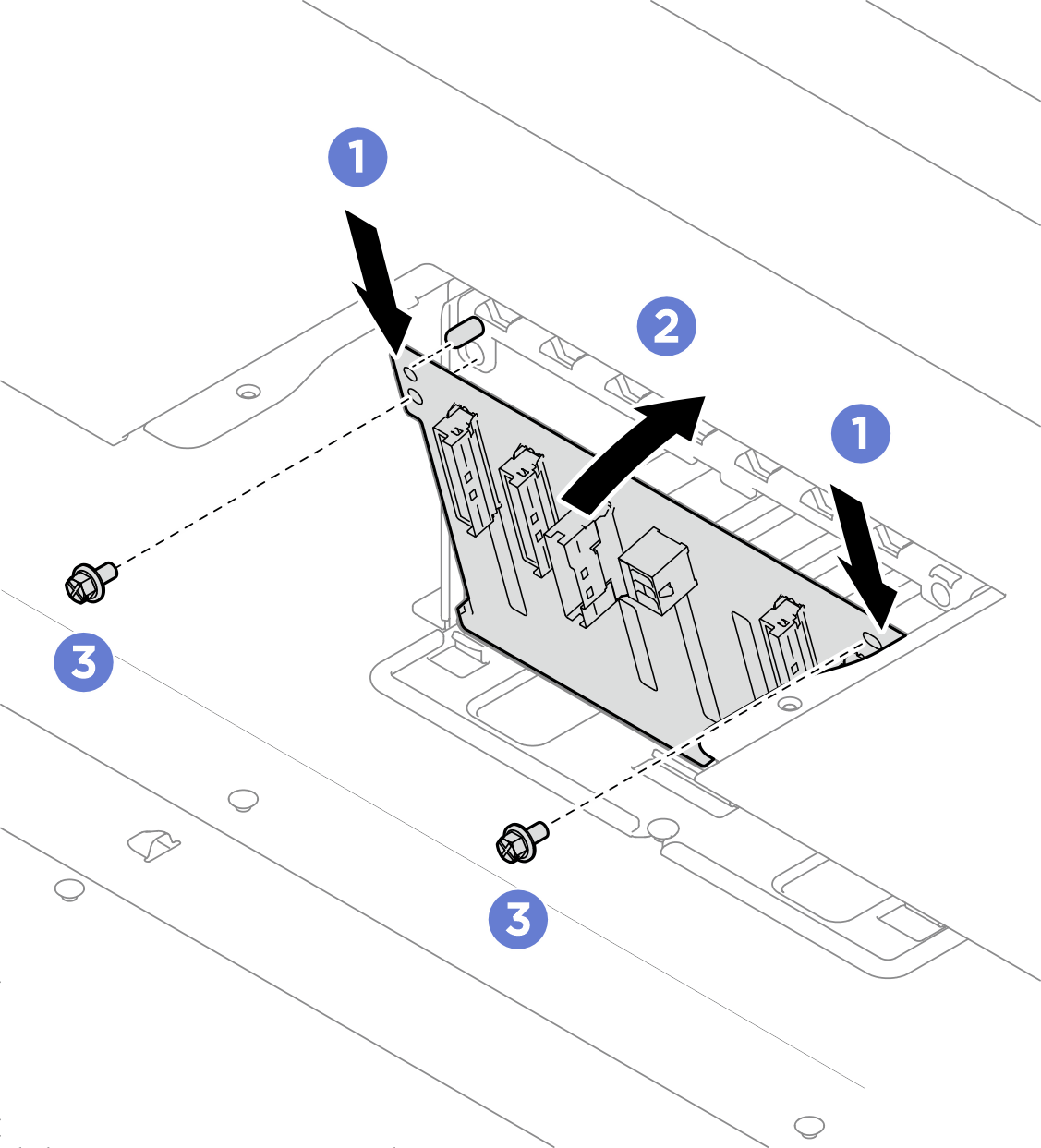

    图 2. 安装 2.5 英寸硬盘背板

  3. 将信号线缆和电源线连接到 2.5 英寸硬盘背板。请参阅内部线缆布放。
  4. 安装盖板。
    1. 将盖板滑入插槽中，直至其固定到位。
    2. 拧紧两颗螺钉以固定盖板。

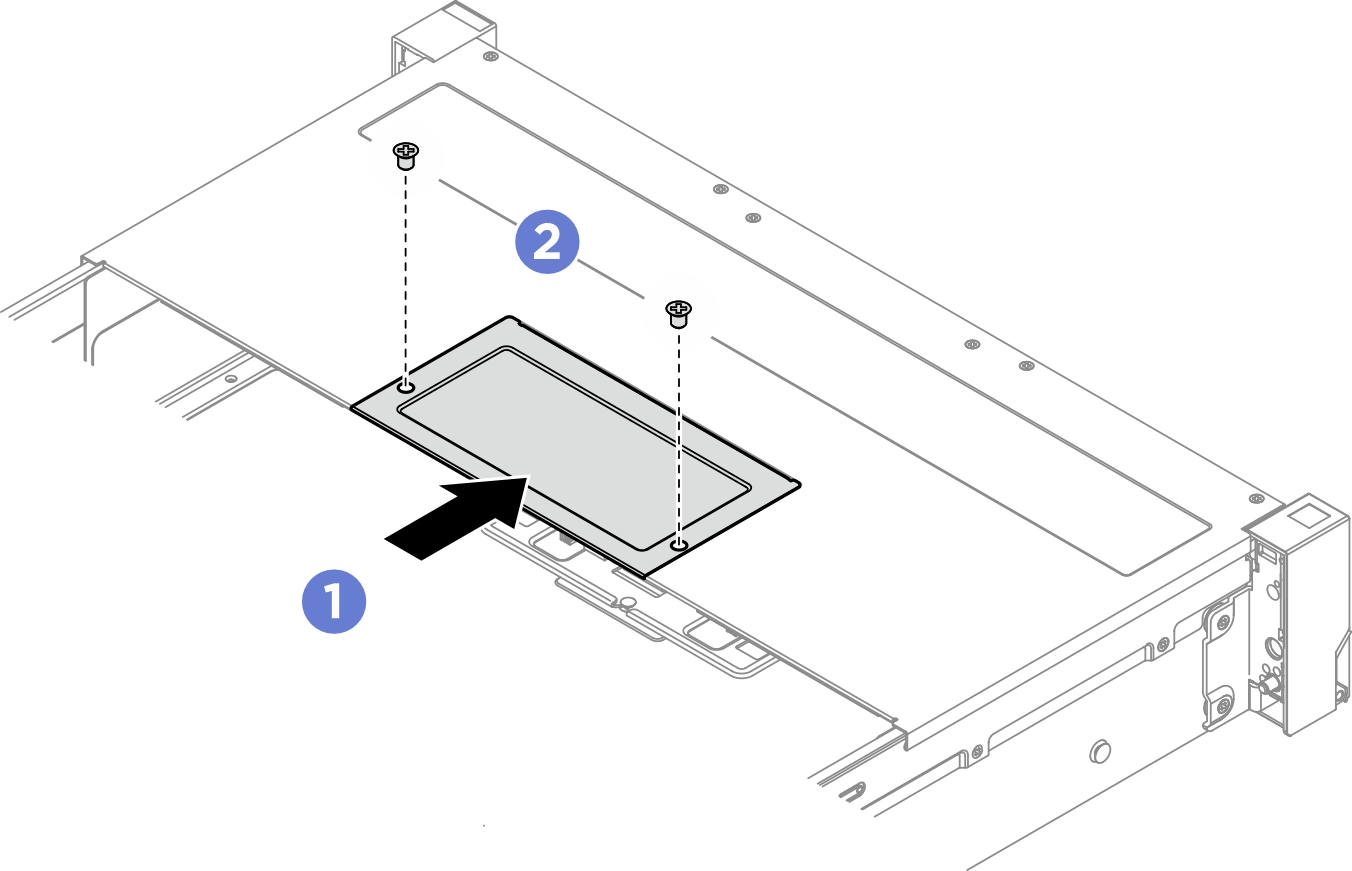

    图 3. 安装盖板

完成之后

  1. 装回硬盘和硬盘填充件。请参阅安装 2.5 英寸热插拔硬盘。

  2. 完成部件更换。请参阅完成部件更换。
