卸下 2.5 英寸硬盘仓和硬盘背板

按照本节中的说明卸下 2.5 英寸硬盘仓和硬盘背板。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器
    2. 卸下所有 2.5 英寸热插拔硬盘。请参阅卸下 2.5 英寸热插拔硬盘
    3. 卸下顶盖。请参阅卸下顶盖
  2. 卸下盖板。
    1. 松开固定盖板的两颗螺钉。
    2. 滑动盖板以将其从机箱中取下。
    图 1. 卸下盖板

  3. 从 2.5 英寸硬盘背板上拔下信号线缆和电源线。

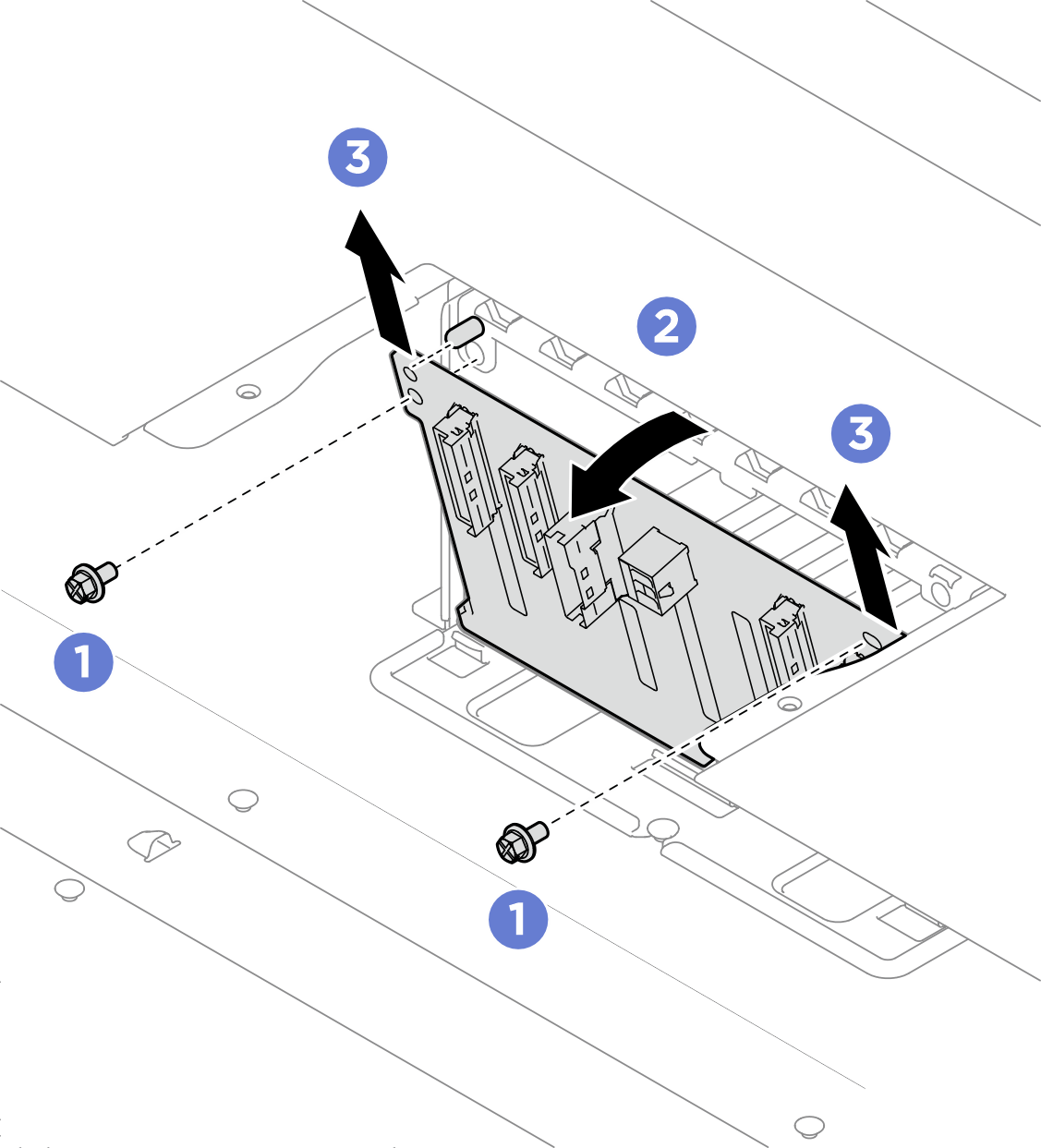

  4. 卸下 2.5 英寸硬盘背板。
    1. 拧松用于固定背板的两颗螺钉。
    2. 向外旋转背板。
    3. 向上提起背板以将其从机箱中卸下。
    图 2. 卸下 2.5 英寸硬盘背板

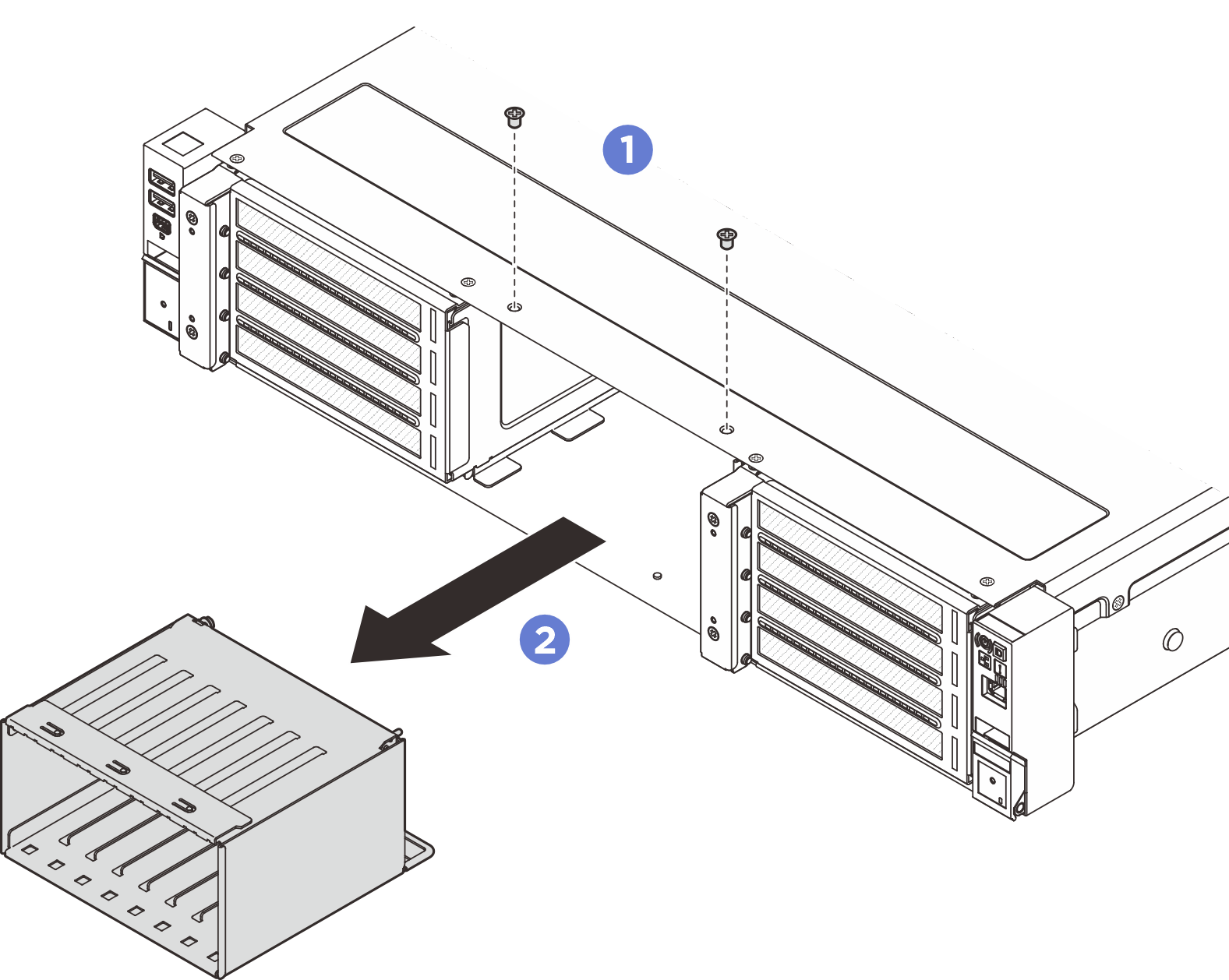

  5. 卸下 2.5 英寸硬盘仓。
    1. 拧松用于固定硬盘仓的两颗螺钉。
    2. 将硬盘仓从机箱中滑出。
    图 3. 卸下 2.5 英寸硬盘仓

完成之后

如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
