Remover o backplane da unidade e a gaiola da unidade de 2,5 polegadas

Siga as instruções nesta seção para remover o backplane da unidade e a gaiola da unidade de 2,5 polegadas.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova todas as unidades hot-swap de 2,5 polegadas. Consulte Remover uma unidade hot-swap de 2,5 polegadas.
    3. Remova a tampa superior. Consulte Remover a tampa superior.
  2. Remova a placa de cobertura.
    1. Solte os dois parafusos que prendem a placa de cobertura.
    2. Deslize a placa de cobertura para removê-la do chassi.

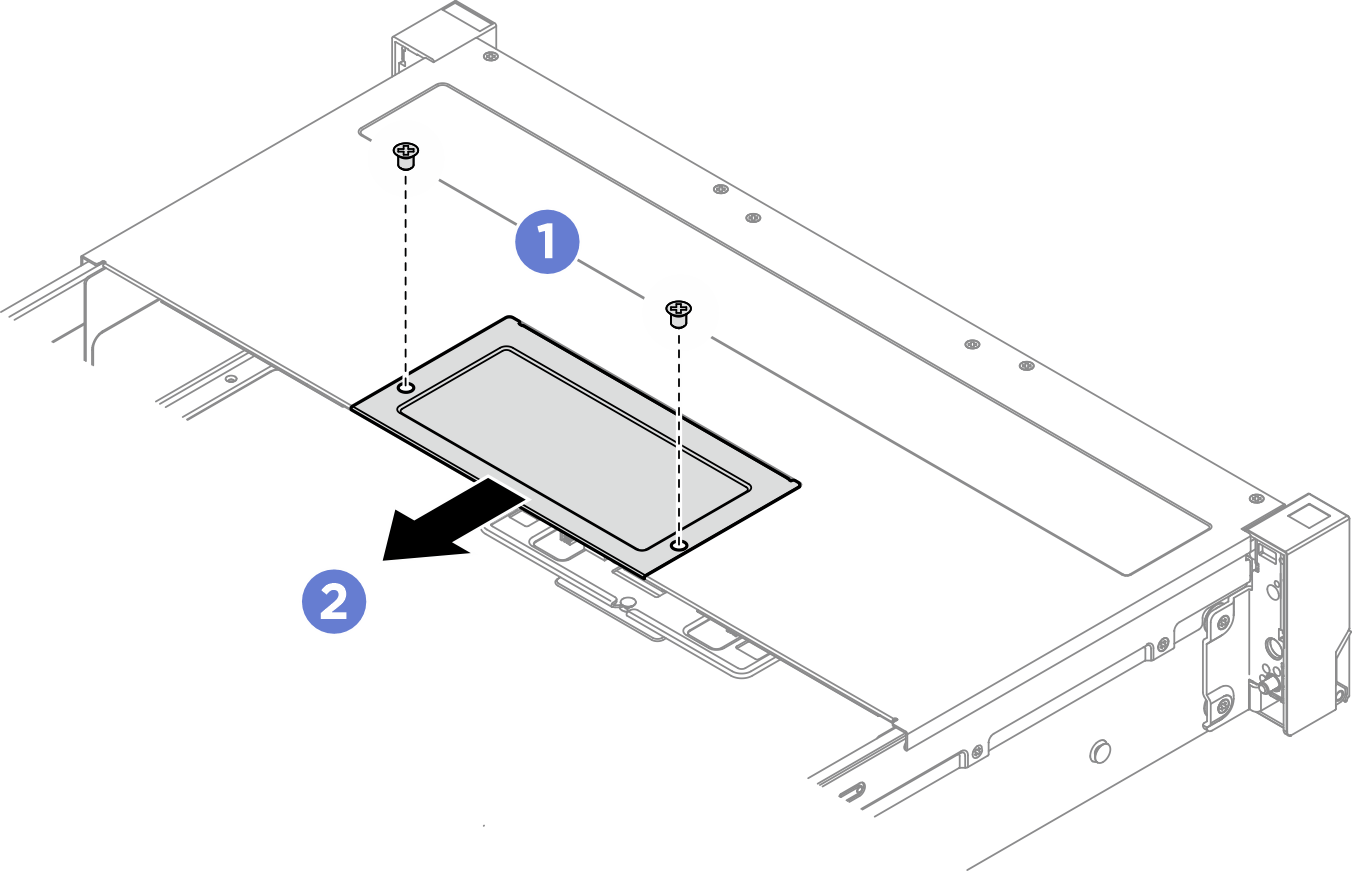

    Figura 1. Removendo a placa da tampa

  3. Desconecte os cabos de energia e de sinal do backplane da unidade de 2,5 polegadas.
  4. Remova o backplane da unidade de 2,5 polegadas.
    1. Solte os dois parafusos que prendem o backplane.
    2. Gire o backplane para fora.
    3. Levante o backplane, para removê-lo do chassi.

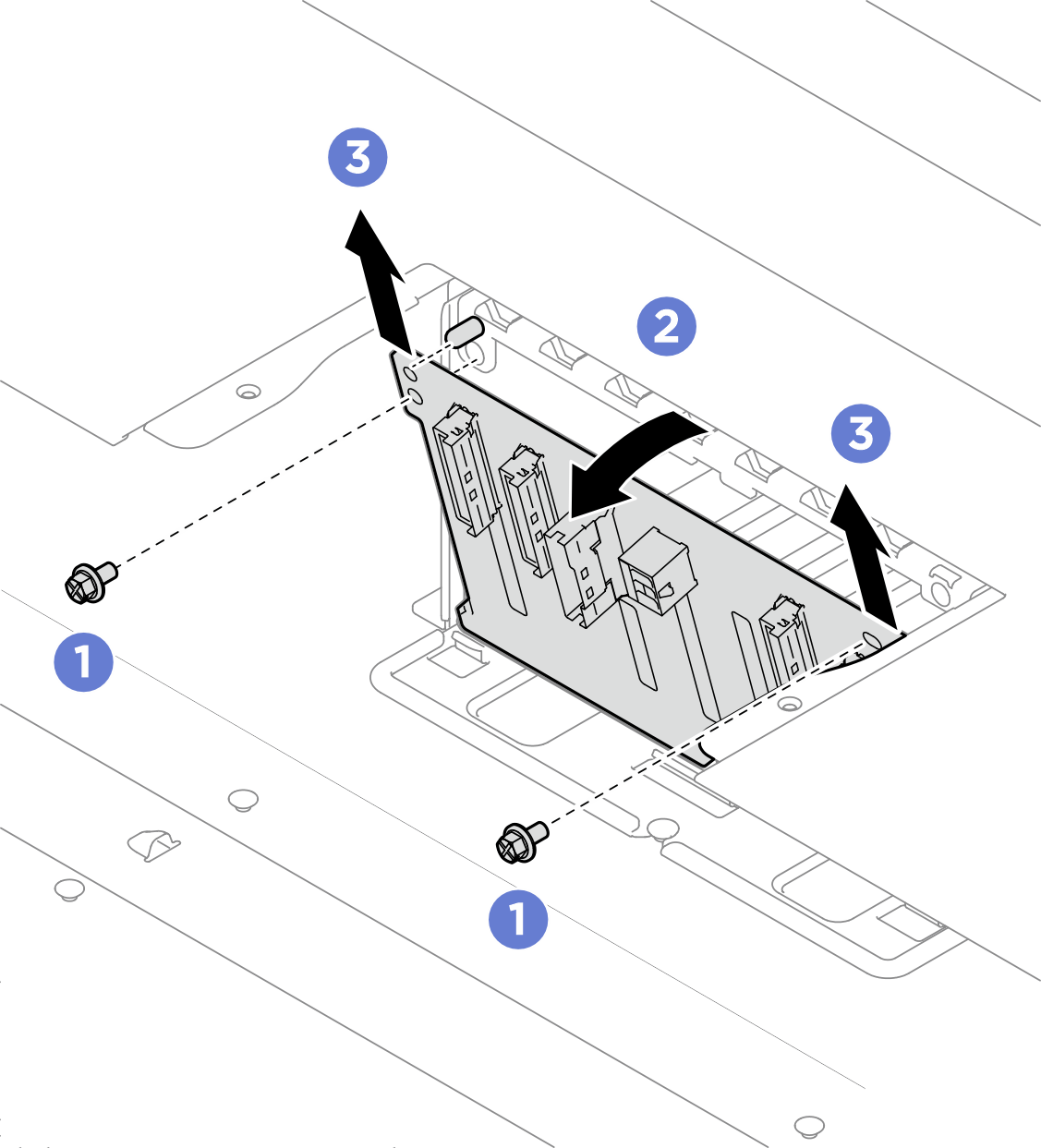

    Figura 2. Removendo o backplane da unidade de 2,5 polegadas

  5. Remova a gaiola de unidade de 2,5 polegadas.
    1. Solte os dois parafusos que prendem a gaiola da unidade.
    2. Deslize a gaiola da unidade para fora do chassi.

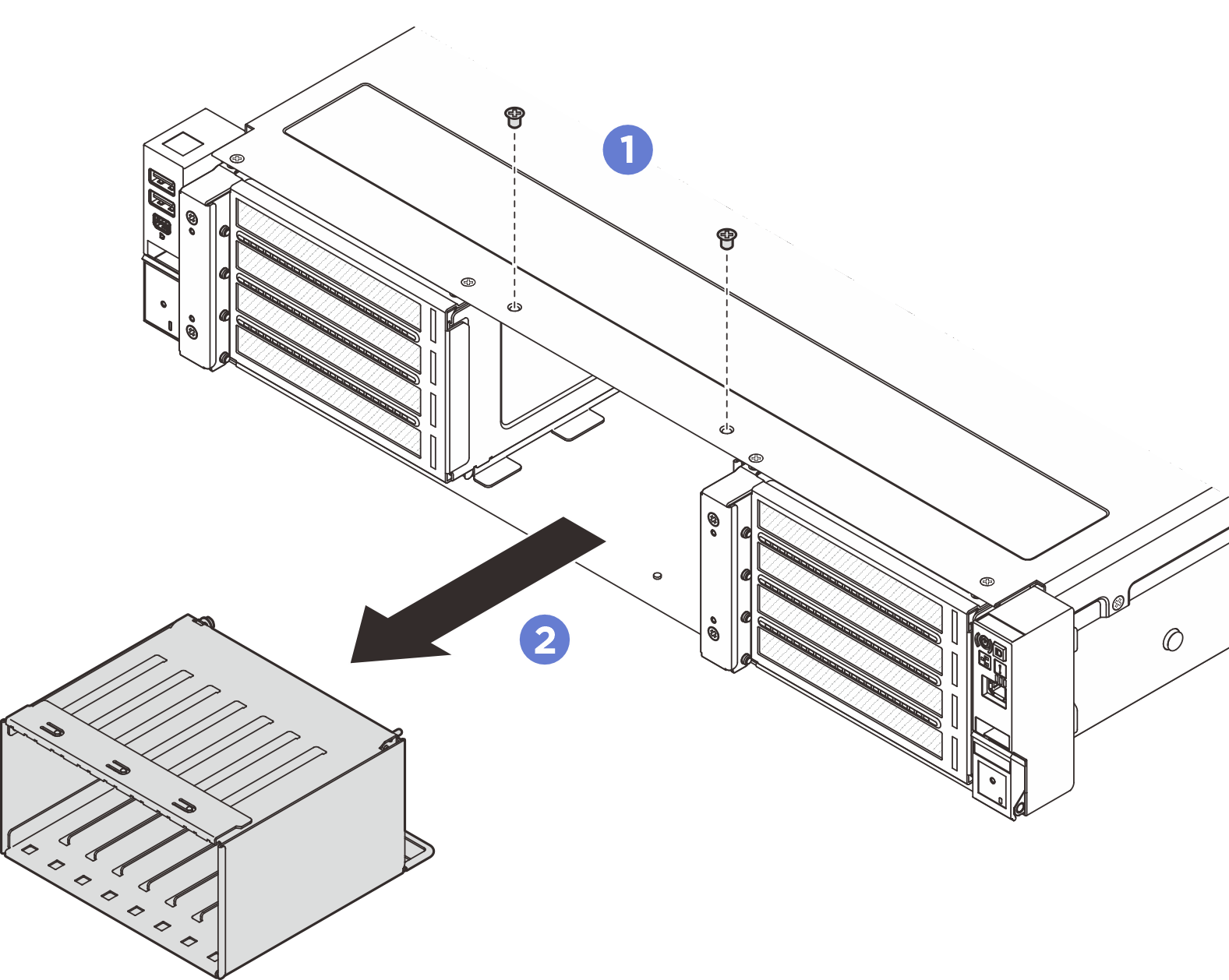

    Figura 3. Remoção da gaiola da unidade de 2,5 polegadas

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
