Rimozione del telaio e del backplane dell'unità da 2,5"

Seguire le istruzioni riportate in questa sezione per rimuovere il telaio e il backplane dell'unità da 2,5".

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Prepararsi per questa attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
    2. Rimuovere tutte le unità hot-swap da 2,5". Vedere Rimozione di un'unità hot-swap da 2,5".
    3. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
  2. Rimuovere la piastra di copertura.
    1. Allentare le due viti che fissano la piastra di copertura.
    2. Far scorrere la piastra di copertura per rimuoverla dallo chassis.
    Figura 1. Rimozione della piastra di copertura

  3. Scollegare i cavi di segnale e di alimentazione dal backplane dell'unità da 2,5".

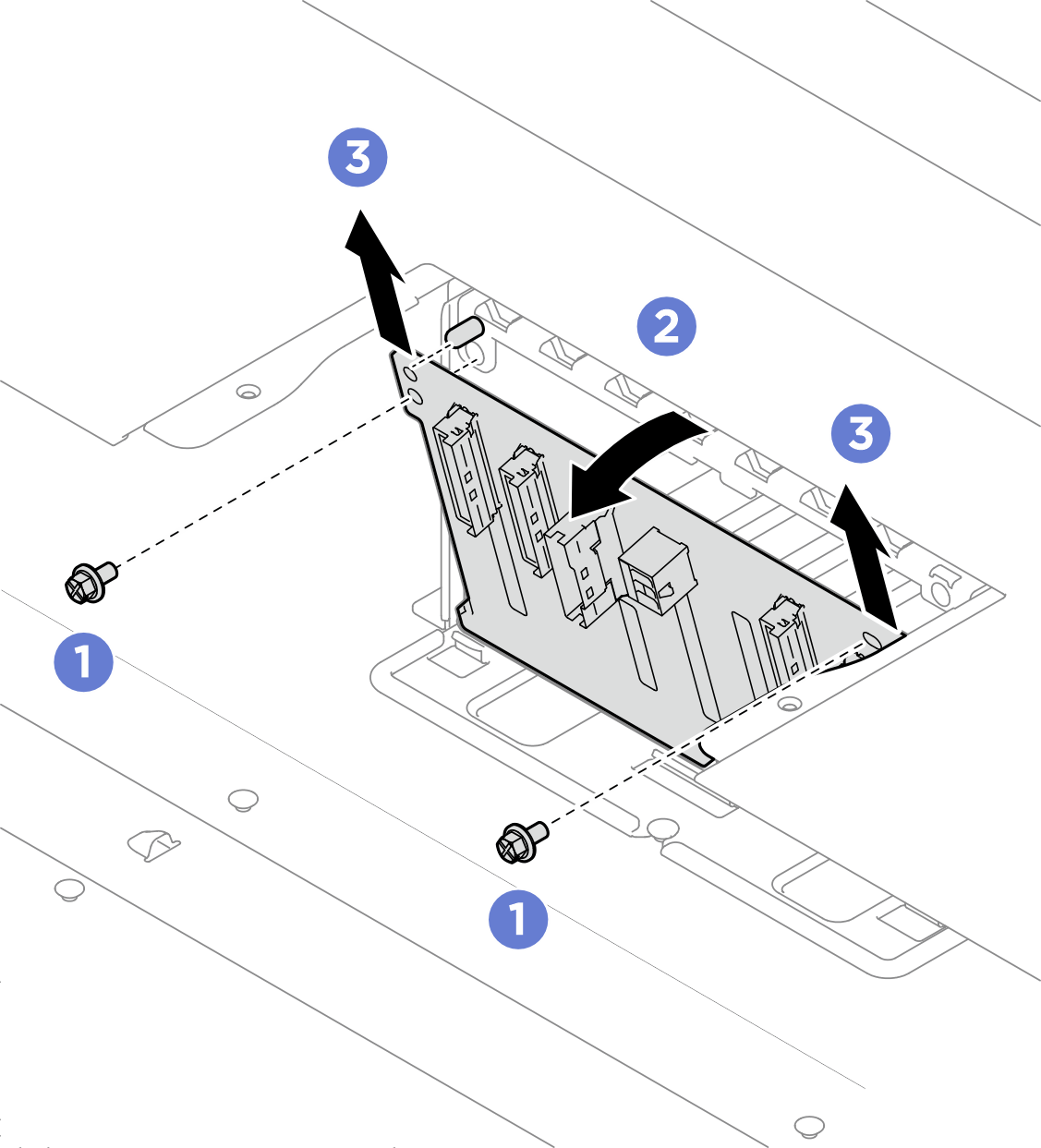

  4. Rimuovere il backplane dell'unità da 2,5".
    1. Allentare le due viti che fissano il backplane.
    2. Ruotare il backplane verso l'esterno.
    3. Sollevare il backplane per rimuoverlo dallo chassis.
    Figura 2. Rimozione del backplane dell'unità da 2,5"

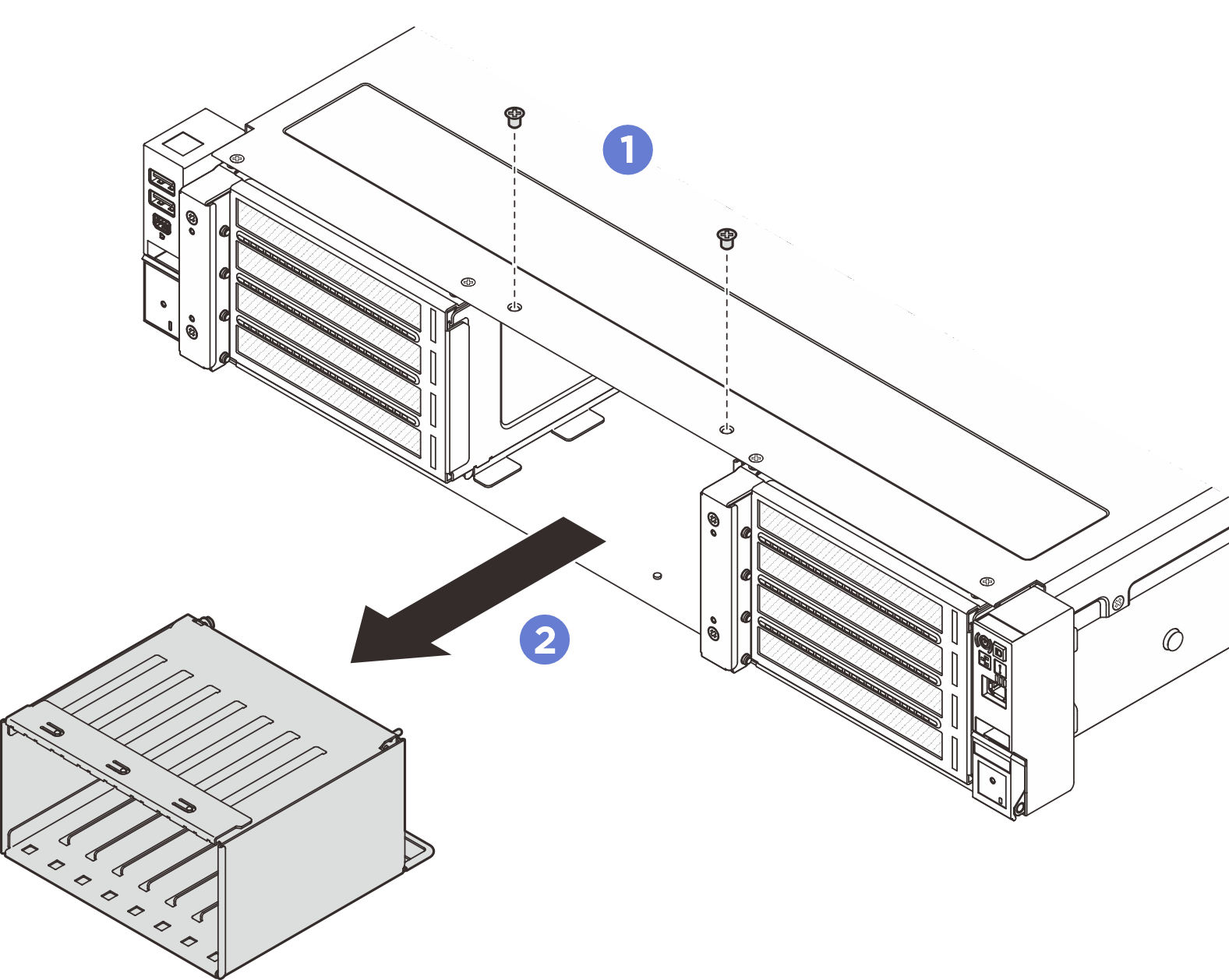

  5. Rimuovere il telaio dell'unità da 2,5".
    1. Allentare le due viti che fissano il telaio dell'unità.
    2. Far scorrere il telaio dell'unità per rimuoverlo dallo chassis.
    Figura 3. Rimozione del telaio dell'unità da 2,5"

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
