卸下 2.5 吋框架和硬碟背板

請依照本節中的指示卸下 2.5 吋框架和硬碟背板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 為此作業做準備。
    1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
    2. 卸下所有 2.5 吋熱抽換硬碟。請參閱卸下 2.5 吋熱抽換硬碟。
    3. 卸下上蓋。請參閱卸下上蓋。
  2. 卸下蓋板。
    1. 鬆開用於固定蓋板的兩顆螺絲。
    2. 滑動蓋板以將其從機箱卸下。
    圖 1. 卸下蓋板

  3. 從 2.5 吋硬碟背板拔掉信號線和電源線。
  4. 卸下 2.5 吋硬碟背板。
    1. 鬆開用於固定背板的兩個螺絲。
    2. 將背板向外旋轉。
    3. 提起背板，將其從機箱卸下。

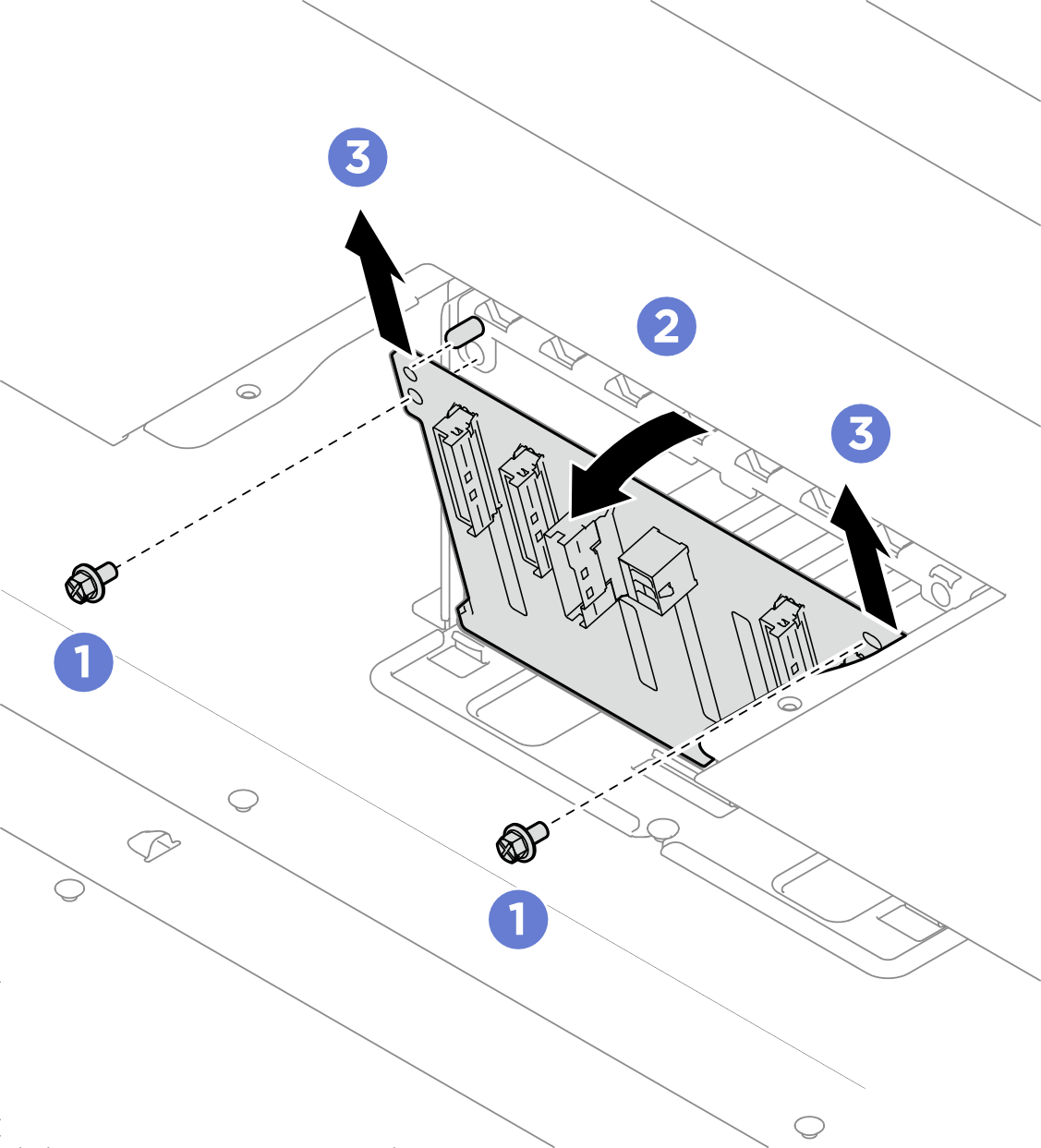

    圖 2. 卸下 2.5 吋硬碟背板

  5. 卸下 2.5 吋框架。
    1. 鬆開固定框架的兩顆螺絲。
    2. 將框架滑出機箱。

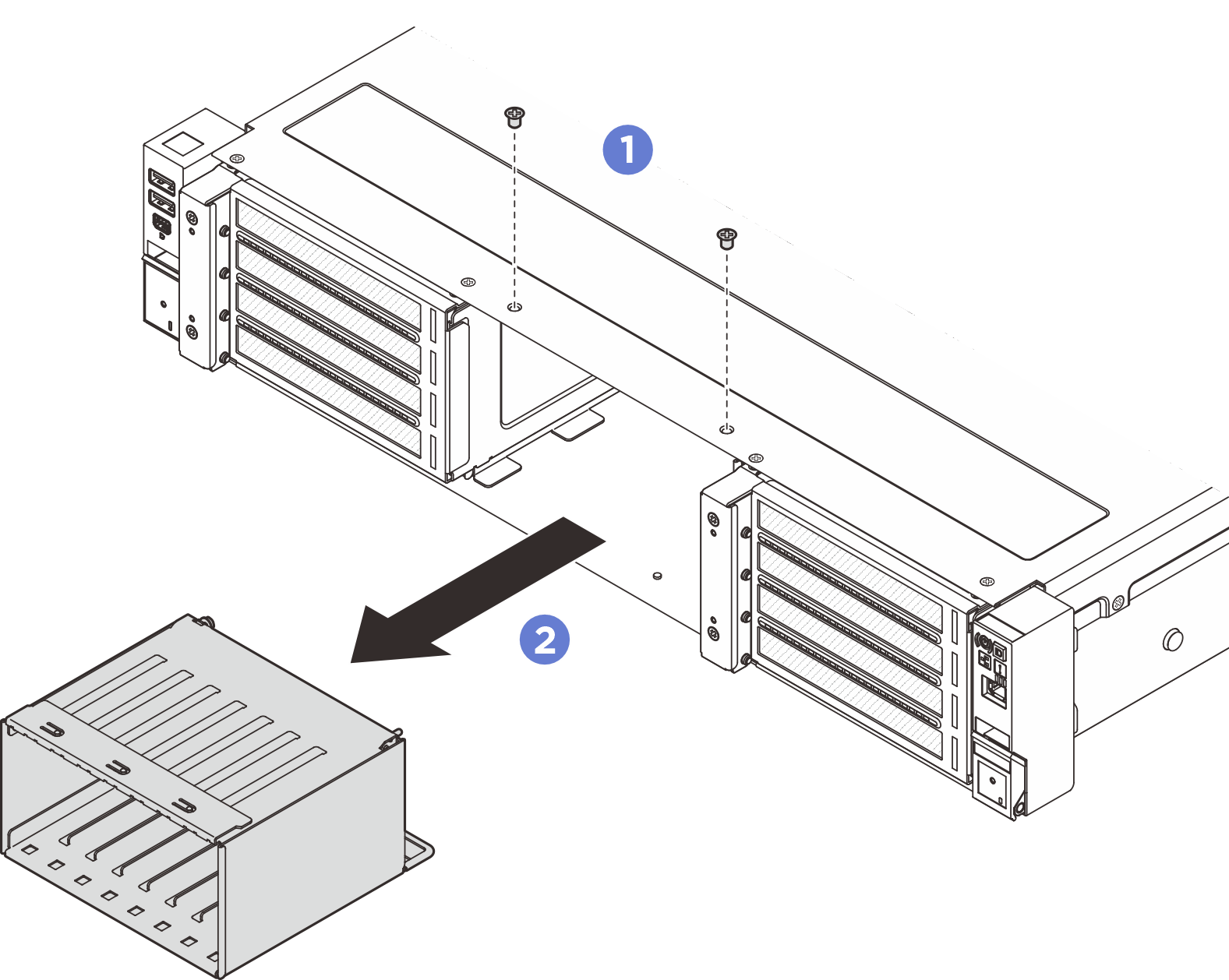

    圖 3. 卸下 2.5 吋框架

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
