Instalar el compartimiento de la unidad y la placa posterior de la unidad de 2,5"
Siga las instrucciones que aparecen en esta sección para instalar el compartimiento de la unidad de 2,5" y la placa posterior de la unidad.
Acerca de esta tarea
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
Procedimiento
- Instale el compartimiento de la unidad de 2,5".
Deslice el compartimiento de la unidad en el chasis.
Fije el compartimiento de la unidad con dos tornillos.

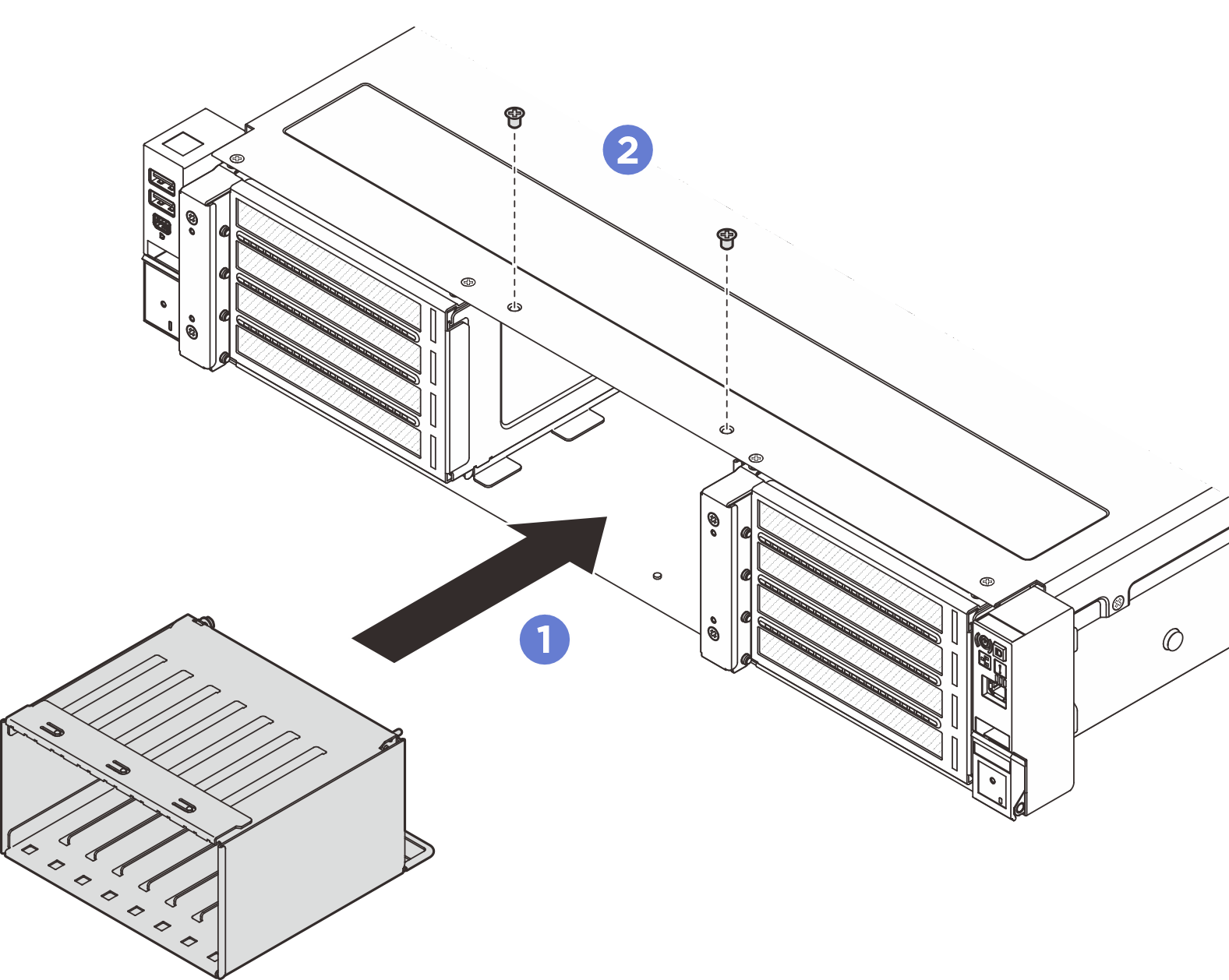

Figura 1. Instalación del compartimiento de la unidad de 2,5"
- Instale la placa posterior de la unidad de 2,5".
- Baje la placa posterior al interior del chasis.
- Gire la placa posterior hacia dentro hasta que la patilla guía del chasis esté asentada en su lugar.
Apriete dos tornillos para fijar la placa posterior.

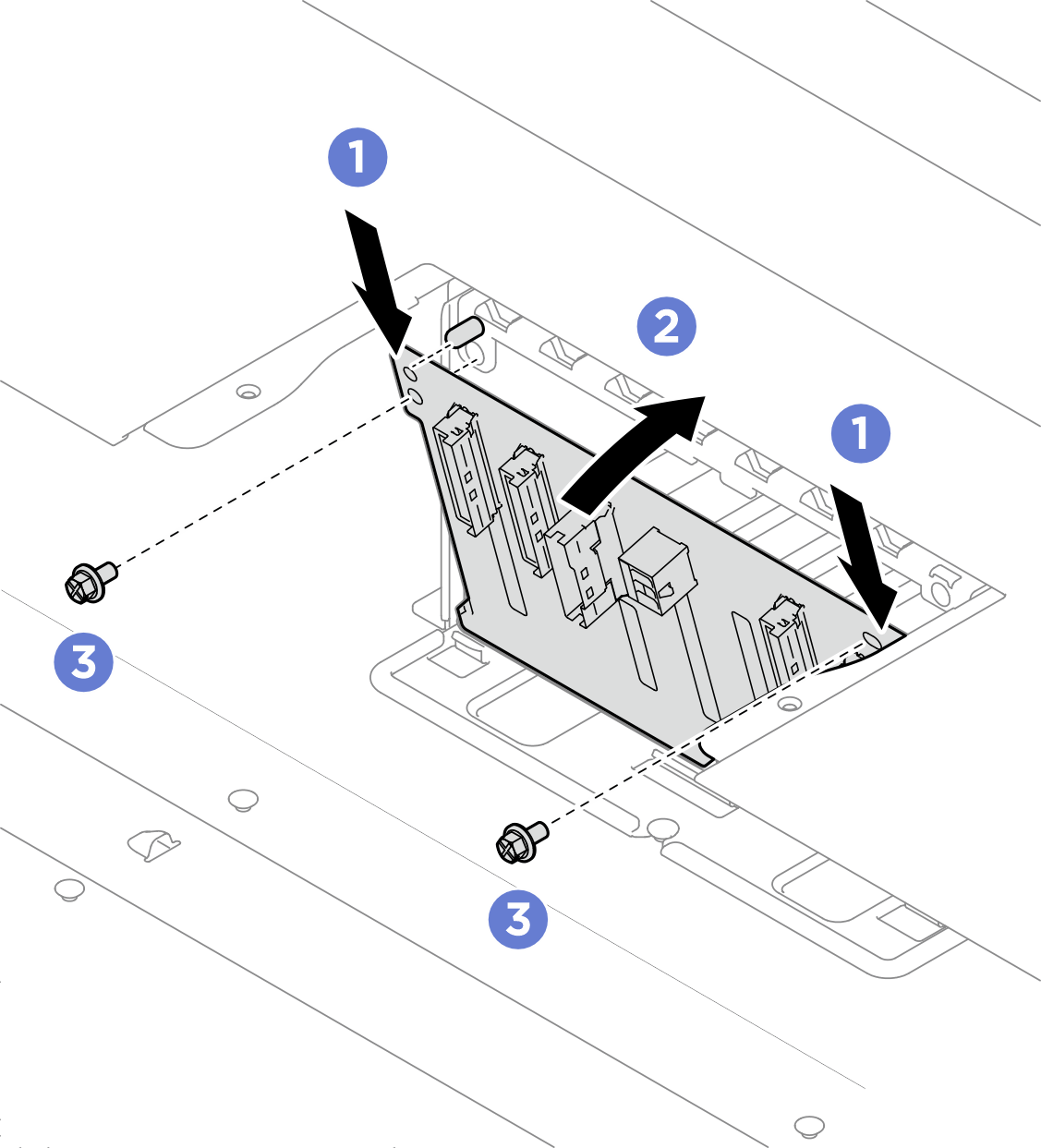

Figura 2. Instalación de la placa posterior de la unidad de 2,5”
- Instale la placa de cubierta.
- Deslice la cubierta de la placa en la ranura hasta que quede bien colocada.
- Apriete dos tornillos para fijar la cubierta de la placa.

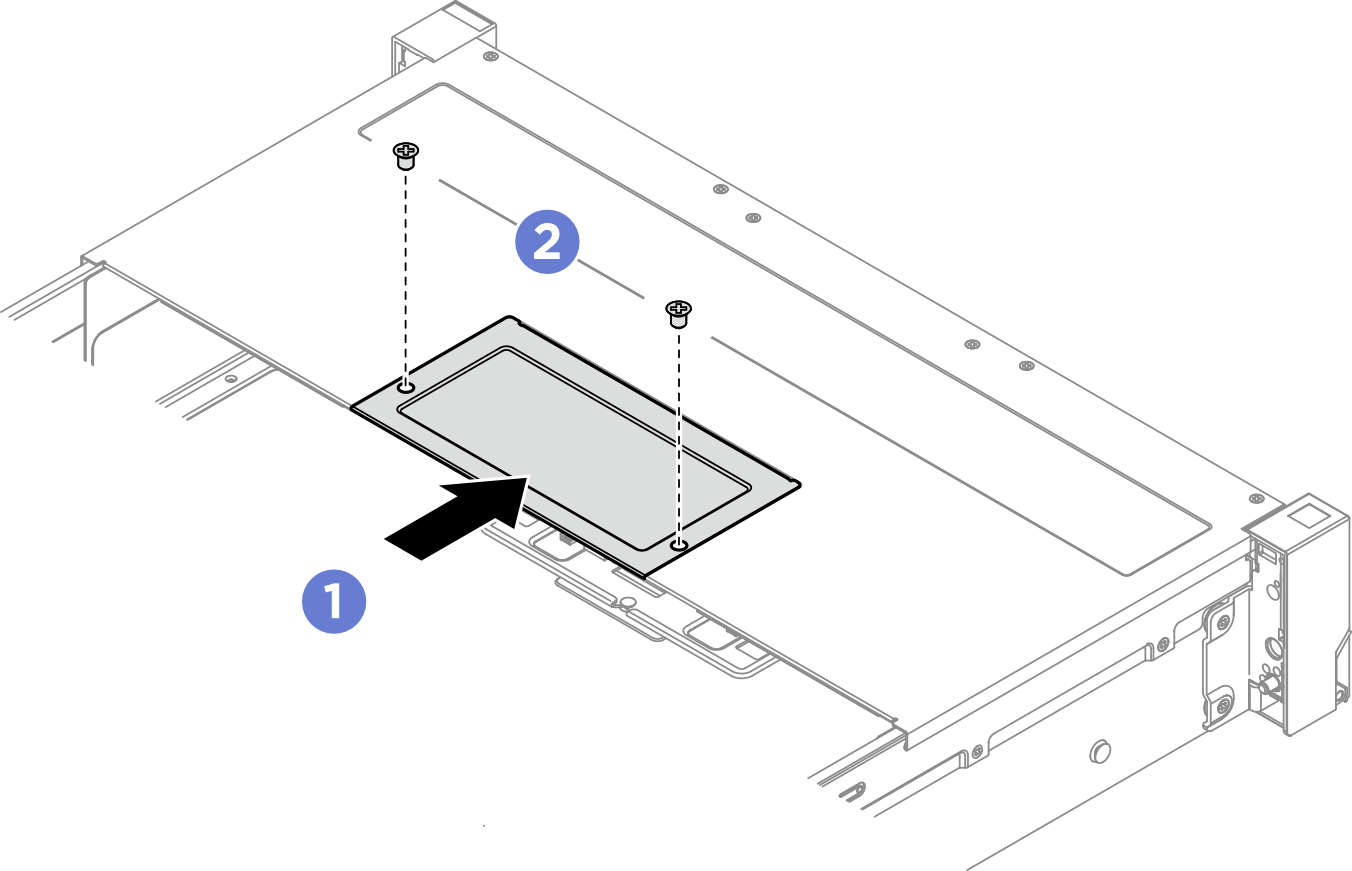

Figura 3. Instalación de la placa de cubierta
Después de finalizar
Vuelva a instalar los rellenos y las unidades. Consulte Instalación de una unidad de intercambio en caliente de 2,5”.
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
