Installation du boîtier d’unités de disque dur et le fond de panier d’unité 2,5 pouces

Suivez les instructions de cette section pour installer le boîtier d’unités de disque dur et le fond de panier d’unité 2,5 pouces.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Installation du boîtier d’unités de disque dur 2,5 pouces.
    1. Faites coulisser le boîtier d’unités de disque dur dans le châssis.
    2. Fixez le boîtier d’unités de disque dur avec deux vis.

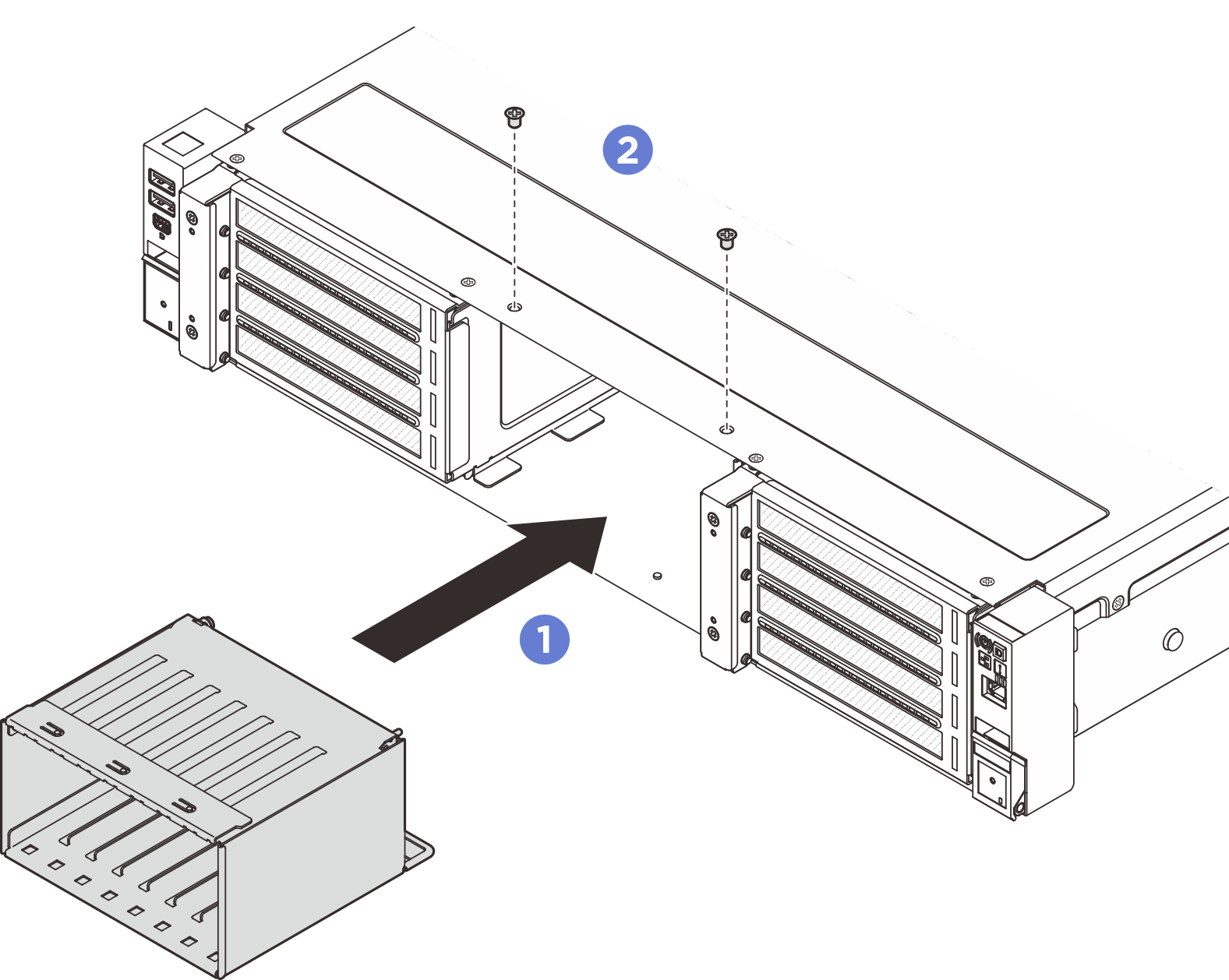

    Figure 1. Installation du boîtier d’unités de disque dur 2,5 pouces

  2. Installez le fond de panier d'unité 2,5 pouces.
    1. Abaissez le fond de panier dans le châssis.
    2. Faites pivoter le fond de panier vers l'intérieur jusqu'à ce que la broche de guidage du châssis soit correctement placée.
    3. Serrez deux vis pour fixer le fond de panier.

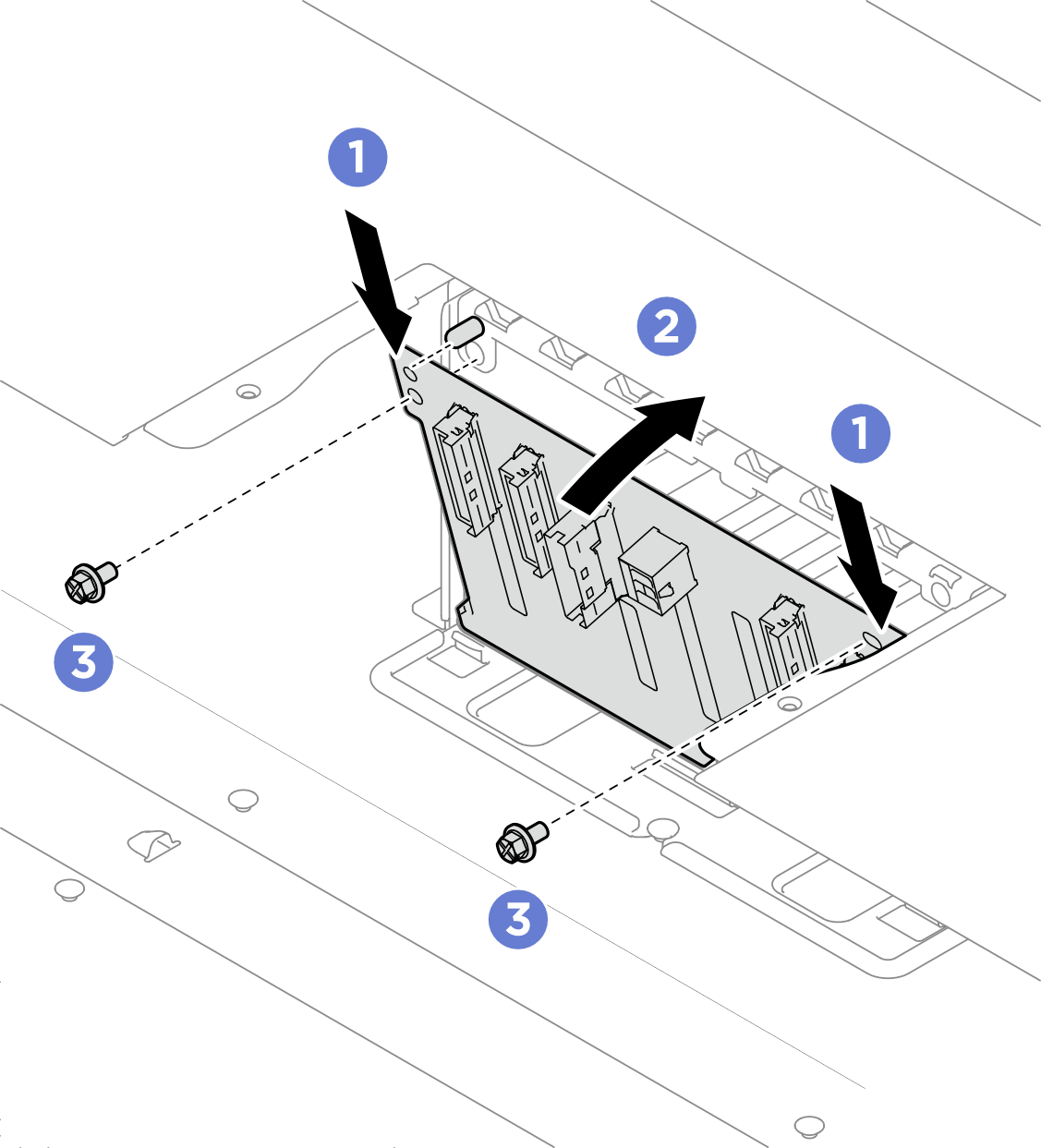

    Figure 2. Installation du fond de panier d’unité 2,5 pouces

  3. Connectez le cordon d'alimentation et le câble de signal au fond de panier d'unité 2,5 pouces. Voir Cheminement interne des câbles.
  4. Installez la plaque de recouvrement.
    1. Faites glisser la plaque de couvercle dans l'emplacement jusqu'à ce qu'elle soit bien en place.
    2. Serrez deux vis pour fixer la plaque de couvercle.

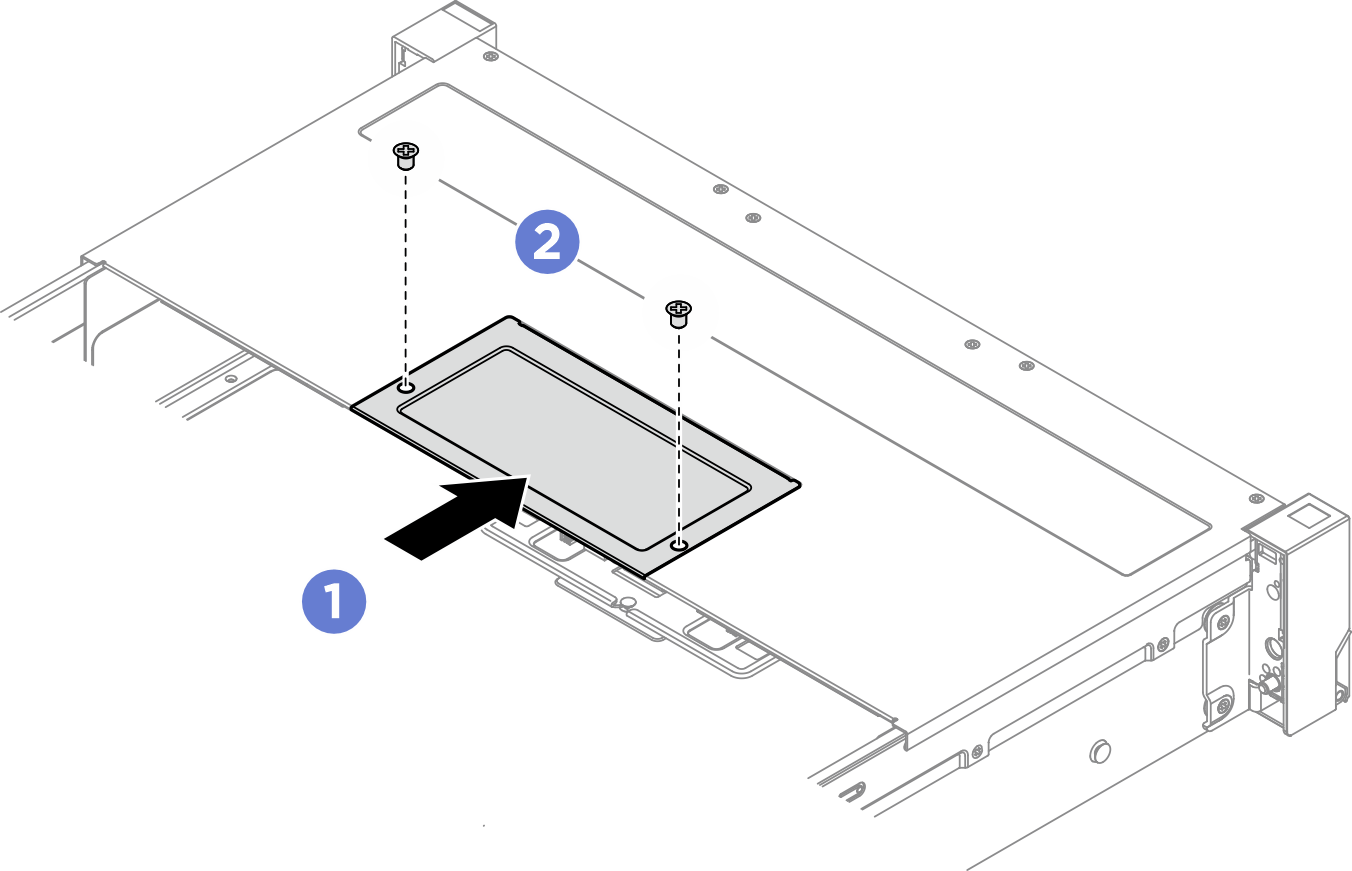

    Figure 3. Installation de la plaque de recouvrement

Après avoir terminé

  1. Réinstallez les unités et les obturateurs d'unité. Pour plus d'informations, voir Installation d'une unité remplaçable à chaud 2,5 pouces.

  2. Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
