2.5 インチ ドライブ・ケージおよびドライブ・バックプレーンの取り付け

2.5 インチ ドライブ・ケージおよびドライブ・バックプレーンを取り付けるには、このセクションの手順に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

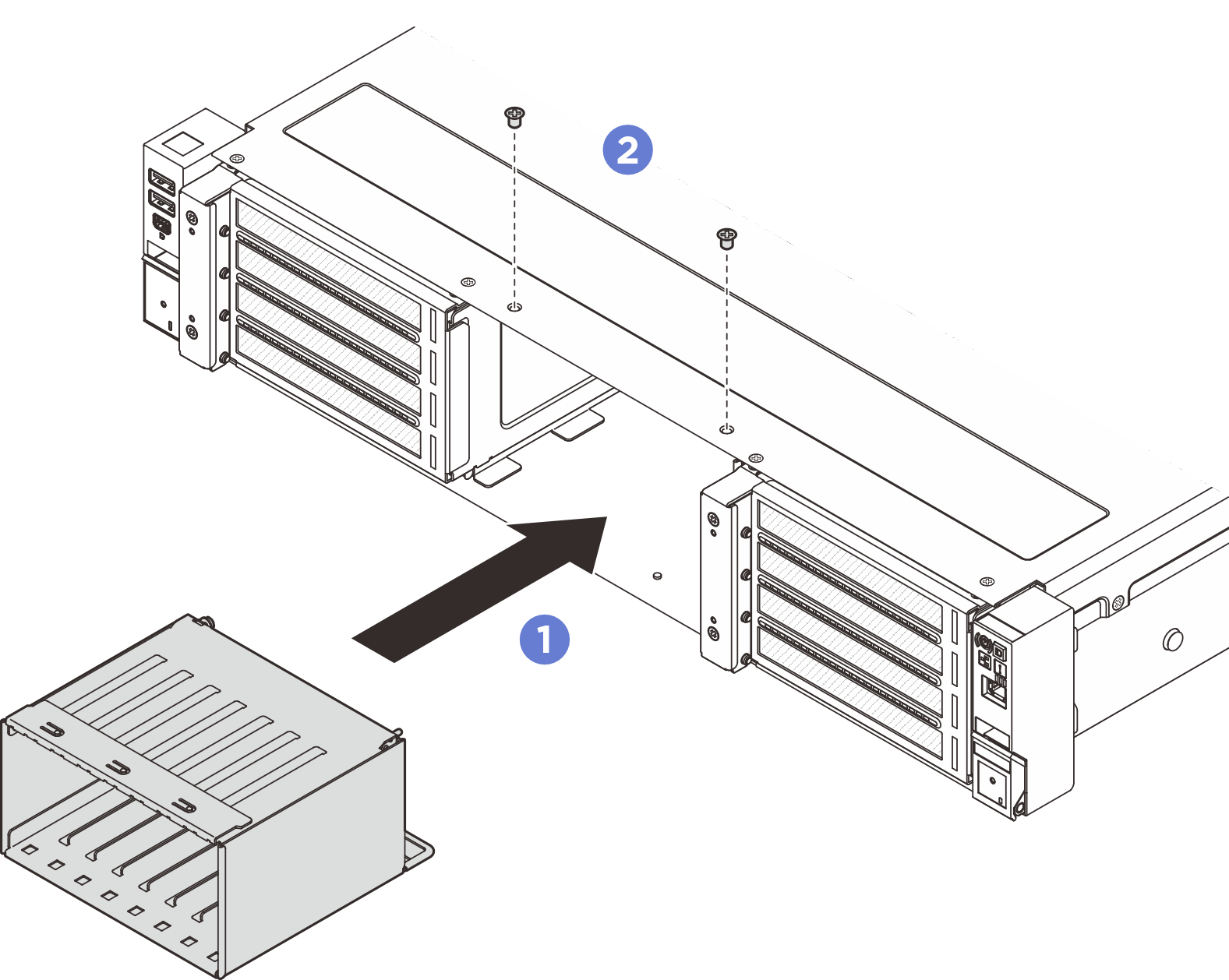

  1. 2.5 インチ ドライブ・ケージを取り付けます。
    1. ドライブ・ケージをシャーシ内にスライドさせます。
    2. 2 本のねじでドライブ・ケージを固定します。
    図 1. 2.5 インチ ドライブ・ケージの取り付け

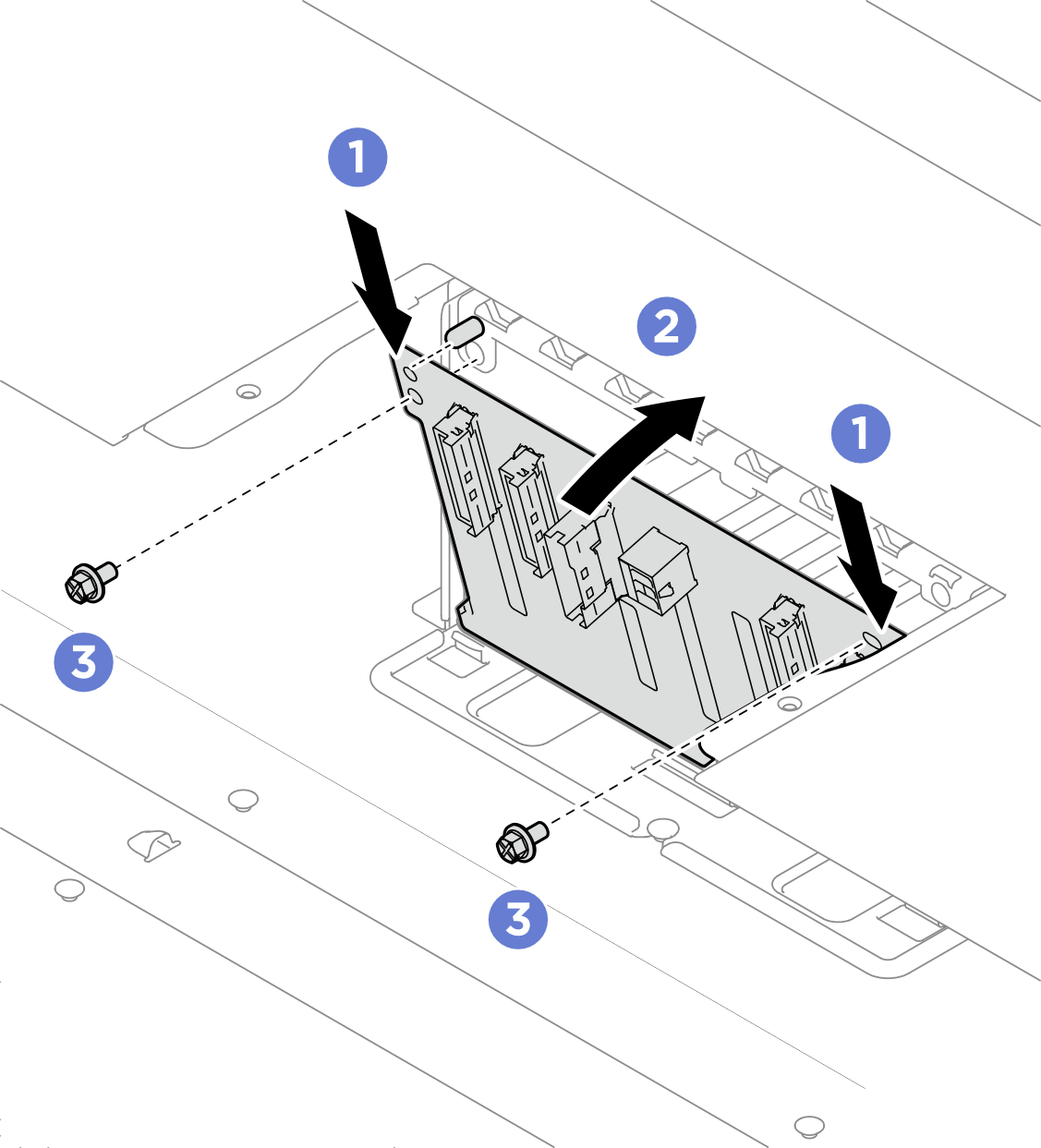

  2. 2.5 インチ ドライブ・バックプレーンを取り付けます。
    1. バックプレーンをシャーシの中へと下ろします。
    2. バックプレーンを内側に回転させながら、シャーシのガイド・ピンが所定の位置に収まるまで押し込みます。
    3. 2 本のねじを締め、バックプレーンを固定します。
    図 2. 2.5 インチ ドライブ・バックプレーンの取り付け

  3. 信号ケーブルと電源ケーブルを 2.5 インチ ドライブ・バックプレーンに接続します。内部ケーブルの配線を参照してください。

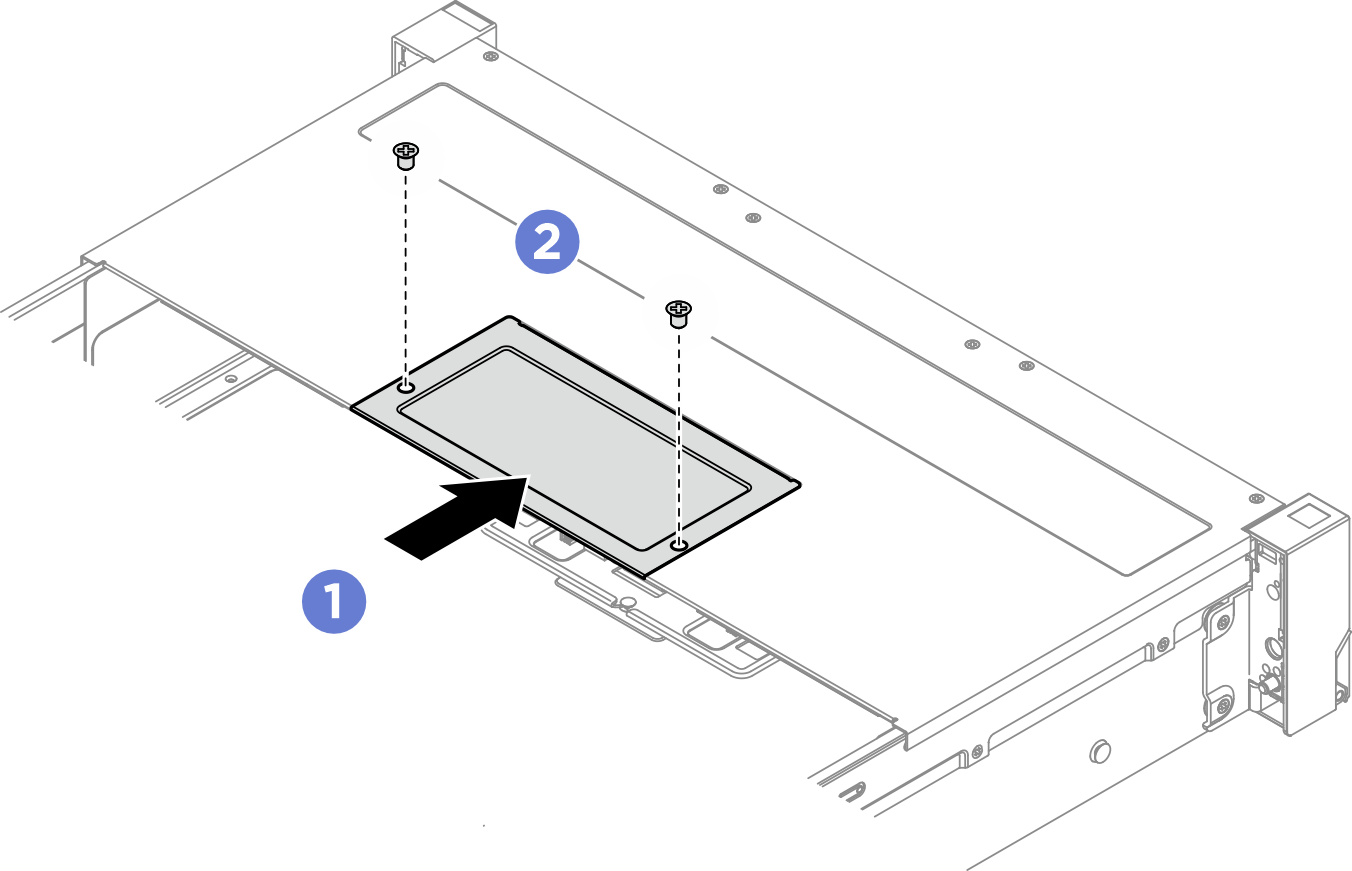

  4. カバー・プレートを取り付けます。
    1. カバー・プレートをスロット内へとスライドさせて、所定の位置に収めます。
    2. 2本のねじを締めてカバー・プレートを固定します。
    図 3. カバー・プレートの取り付け

完了したら

  1. ドライブとドライブ・フィラーを再取り付けします。2.5 インチ・ホット・スワップ・ドライブの取り付けを参照してください。

  2. 部品交換を完了します。部品交換の完了を参照してください。

デモ・ビデオ

YouTube の手順を参照してください。
