Anschlüsse auf der GPU-Stromversorgungsplatine

In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse auf der GPU-Stromversorgungsplatine befinden.

Anmerkung
Die GPU-Stromversorgungsplatine kann etwas anders aussehen als in der Abbildung in diesem Abschnitt.

Direkte GPU-Stromversorgungsplatine

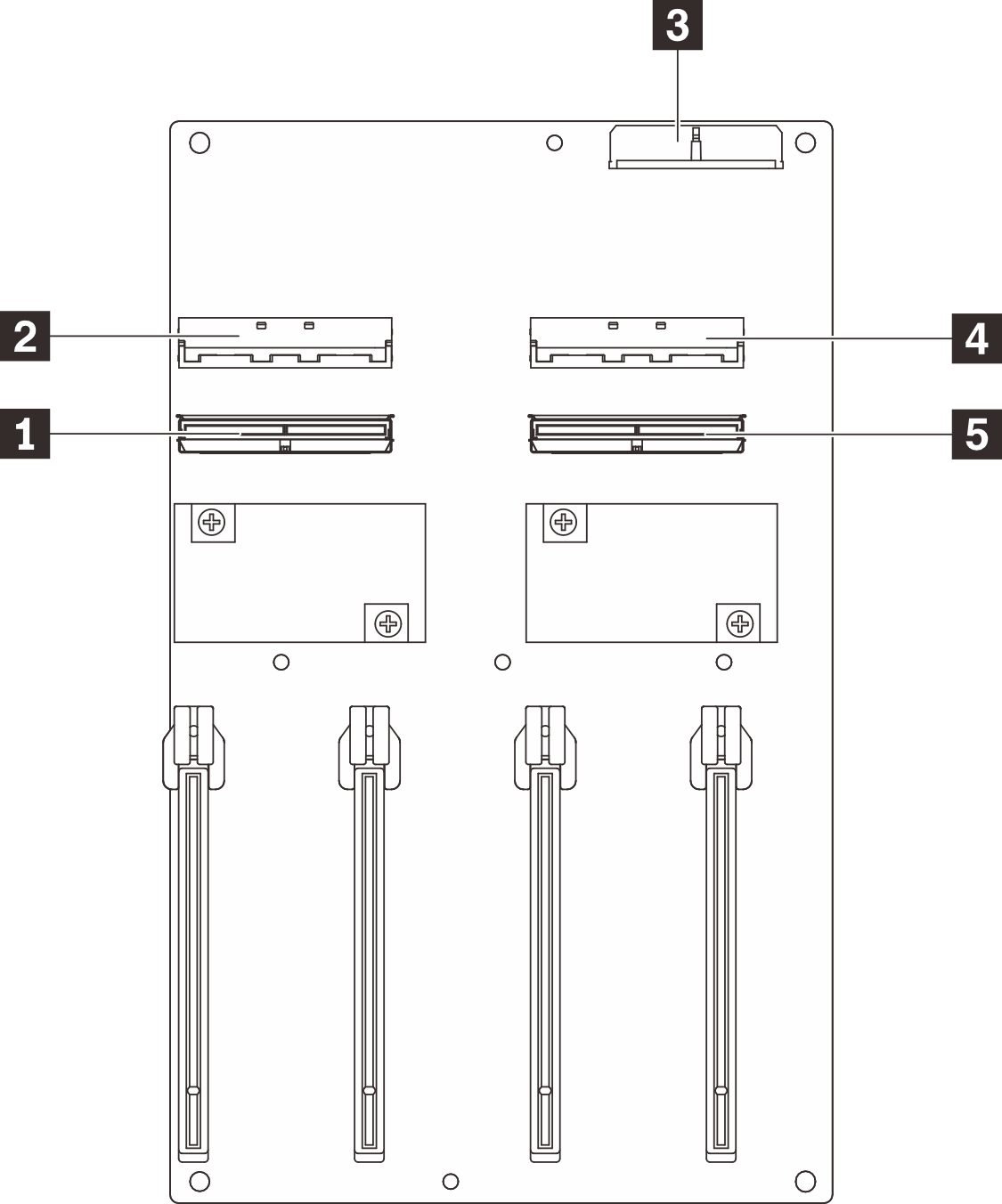

Abbildung 1. Anschlüsse auf der GPU-Stromversorgungsplatine
Direct GPU distribution board connectors
1 MCIO-Anschluss D4 MCIO-Anschluss A
2 MCIO-Anschluss C5 MCIO-Anschluss B
3 Netzteilanschluss

Geschaltete GPU-Stromversorgungsplatine

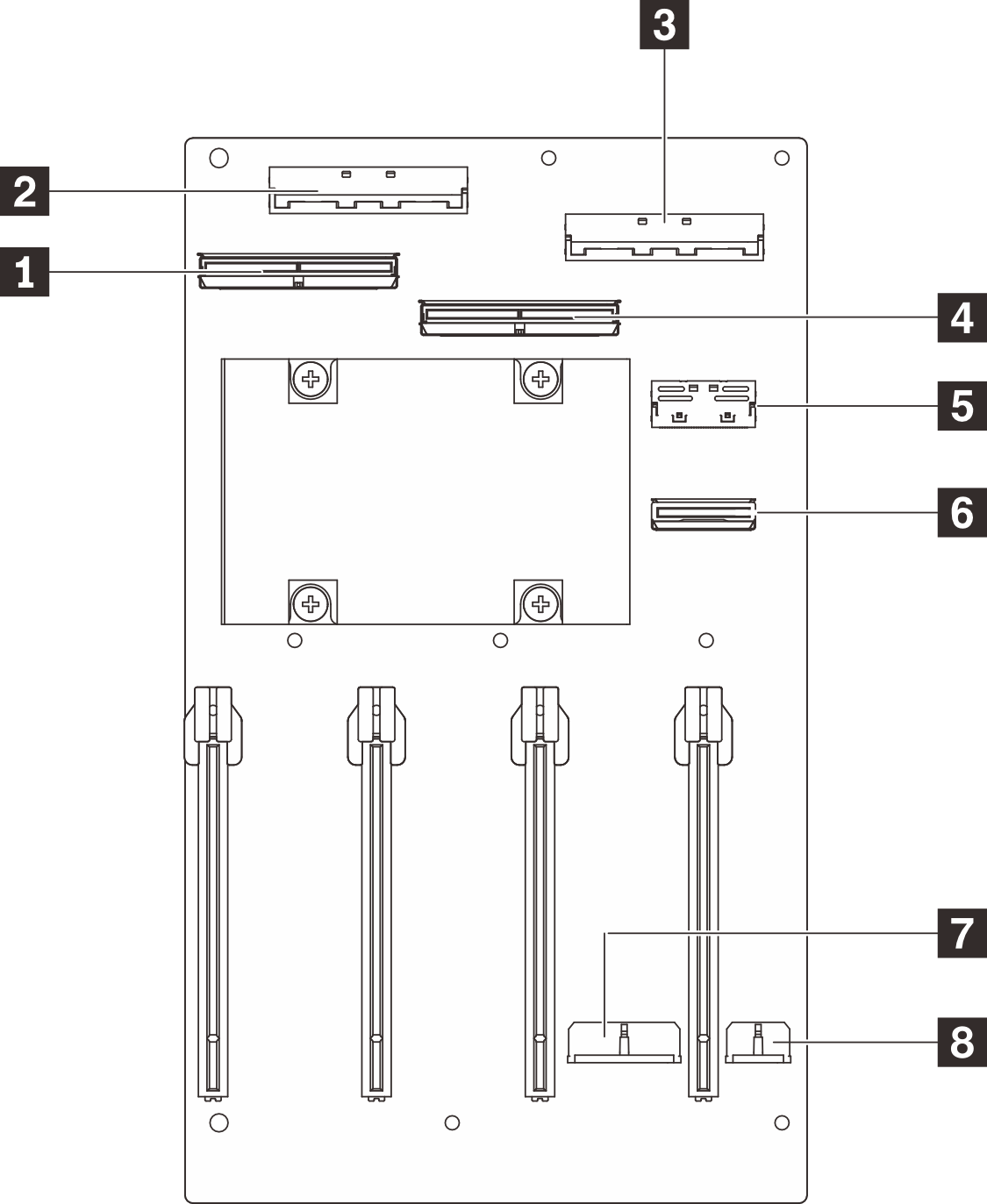

Abbildung 2. Anschlüsse auf der geschalteten GPU-Stromversorgungsplatine
Switched GPU distribution board connectors
1 MCIO-Anschluss A5 MCIO-Anschluss E
2 MCIO-Anschluss C6 MCIO-Anschluss F
3 MCIO-Anschluss D7 Netzteilanschluss 1
4 MCIO-Anschluss B8 Netzteilanschluss 2
