Connettori sulla scheda di distribuzione della GPU

Vedere questa sezione per individuare i connettori sulla scheda di distribuzione della GPU.

Nota
La scheda di distribuzione della GPU potrebbe avere un aspetto diverso dalla figura riportata in questa sezione.

Scheda di distribuzione della GPU diretta

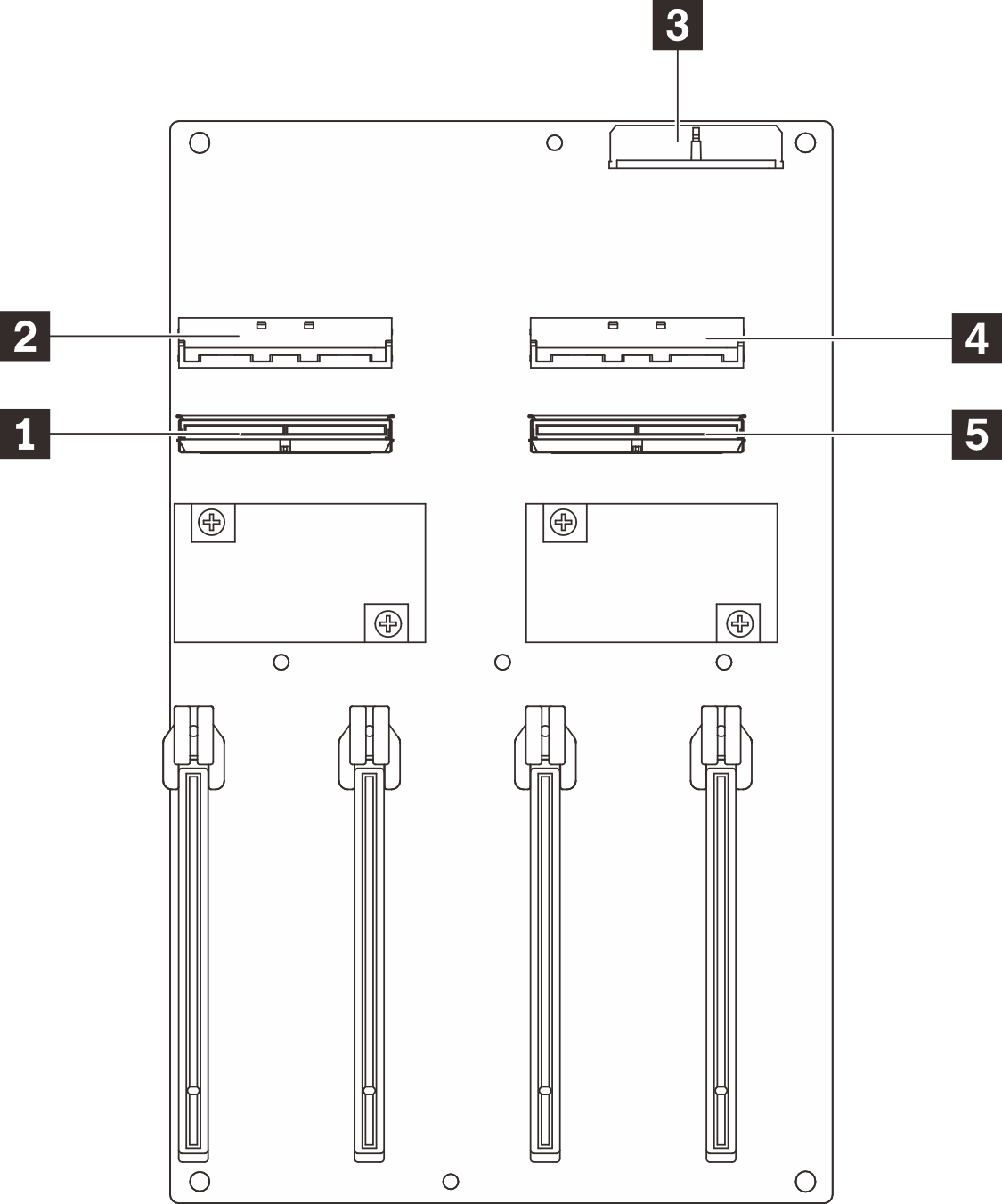

Figura 1. Connettori sulla scheda di distribuzione della GPU diretta
Direct GPU distribution board connectors
1 Connettore MCIO D4 Connettore MCIO A
2 Connettore MCIO C5 Connettore MCIO B
3 Connettore di alimentazione

Scheda di distribuzione della GPU commutata

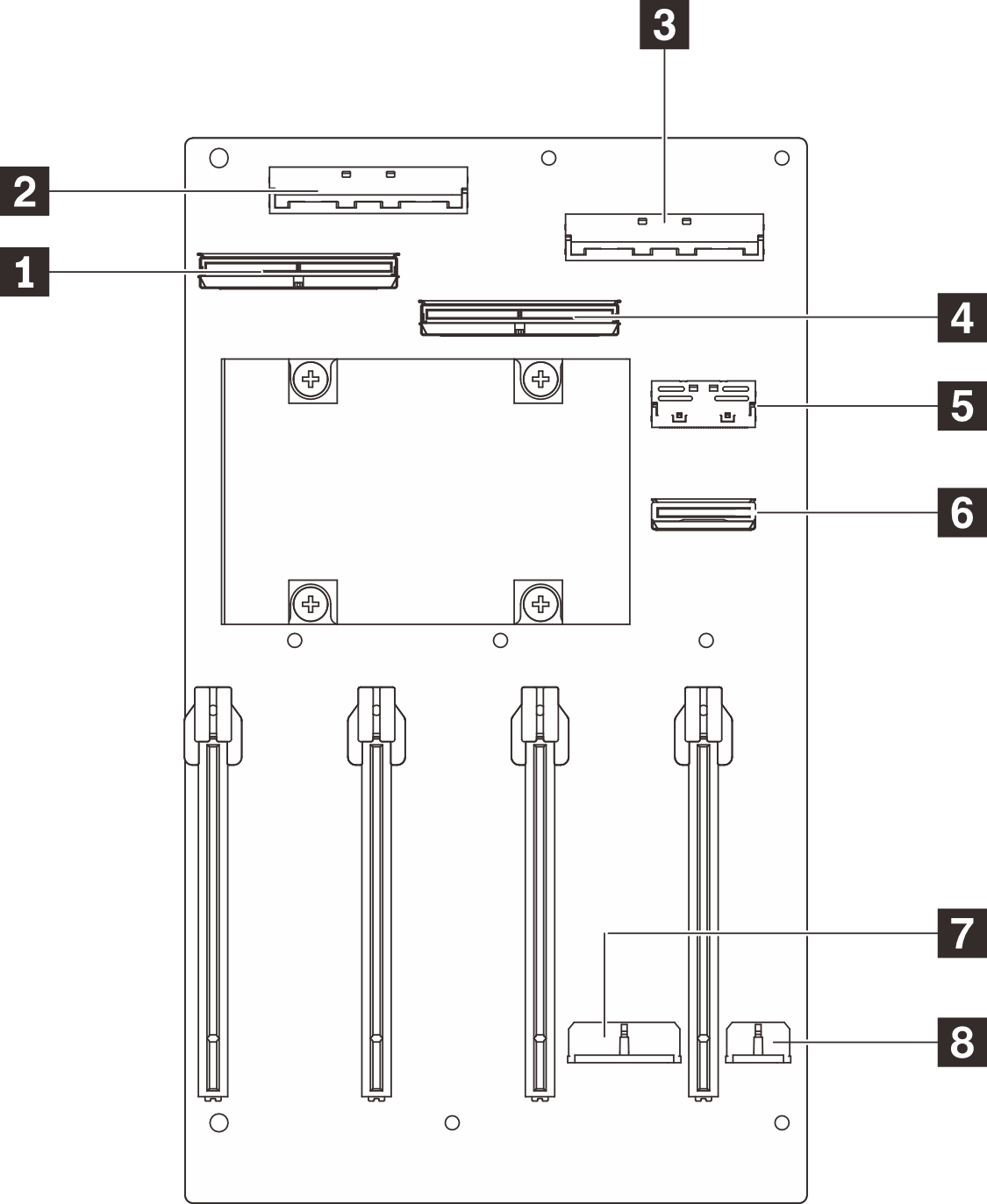

Figura 2. Connettori sulla scheda di distribuzione della GPU commutata
Switched GPU distribution board connectors
1 Connettore MCIO A5 Connettore MCIO E
2 Connettore MCIO C6 Connettore MCIO F
3 Connettore MCIO D7 Connettore di alimentazione 1
4 Connettore MCIO B8 Connettore di alimentazione 2
