GPU 配電板接頭

請參閱本節,以找出 GPU 配電板上的接頭。

GPU 配電板看起來可能與本節中的圖例不同。
GPU 配電板分為三種類型:

直接 GPU 配電板

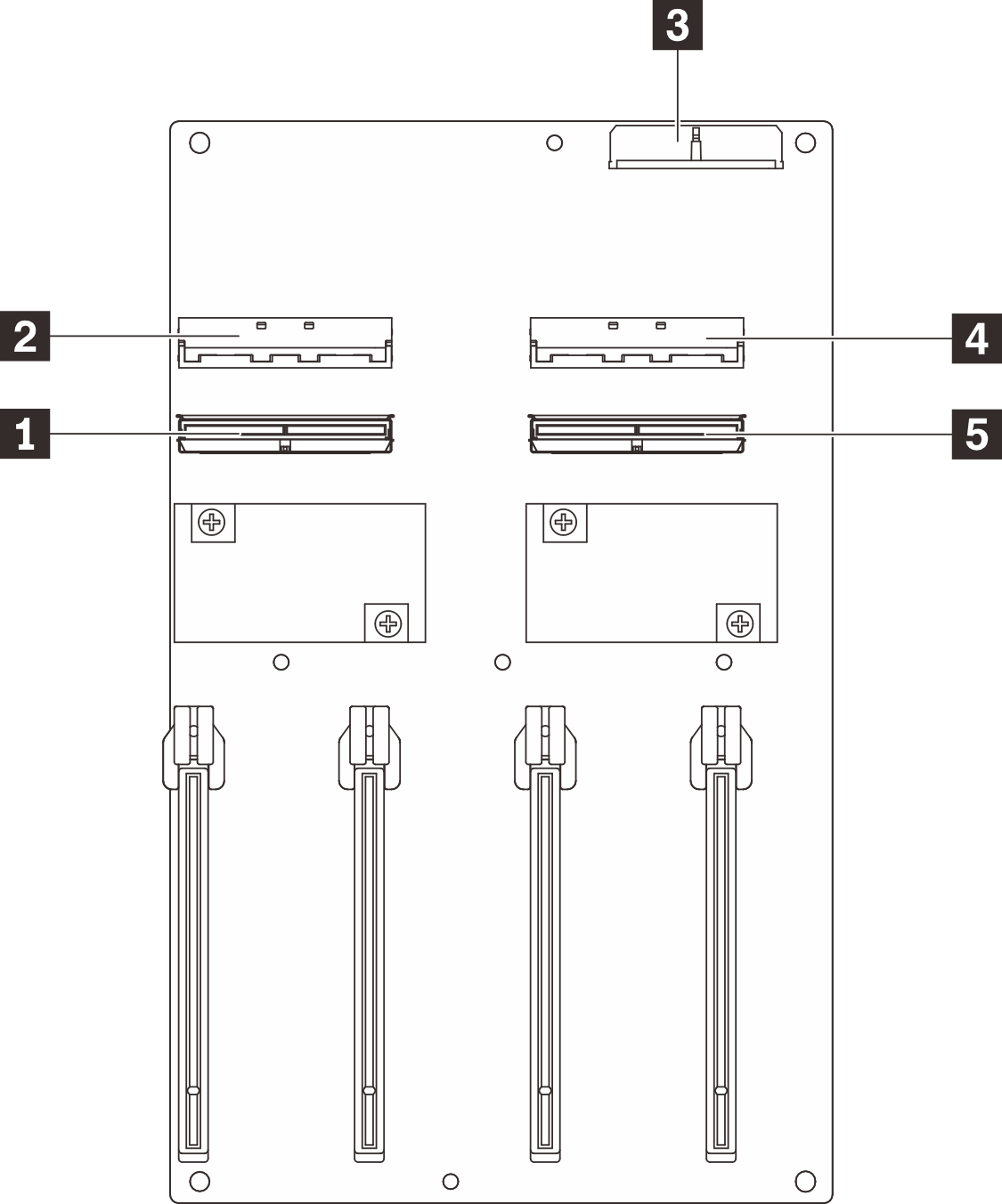

圖 1. 直接 GPU 配電板接頭
Direct GPU distribution board connectors
1 MCIO 接頭 D4 MCIO 接頭 A
2 MCIO 接頭 C5 MCIO 接頭 B
3 電源接頭

已切換的 GPU 配電板

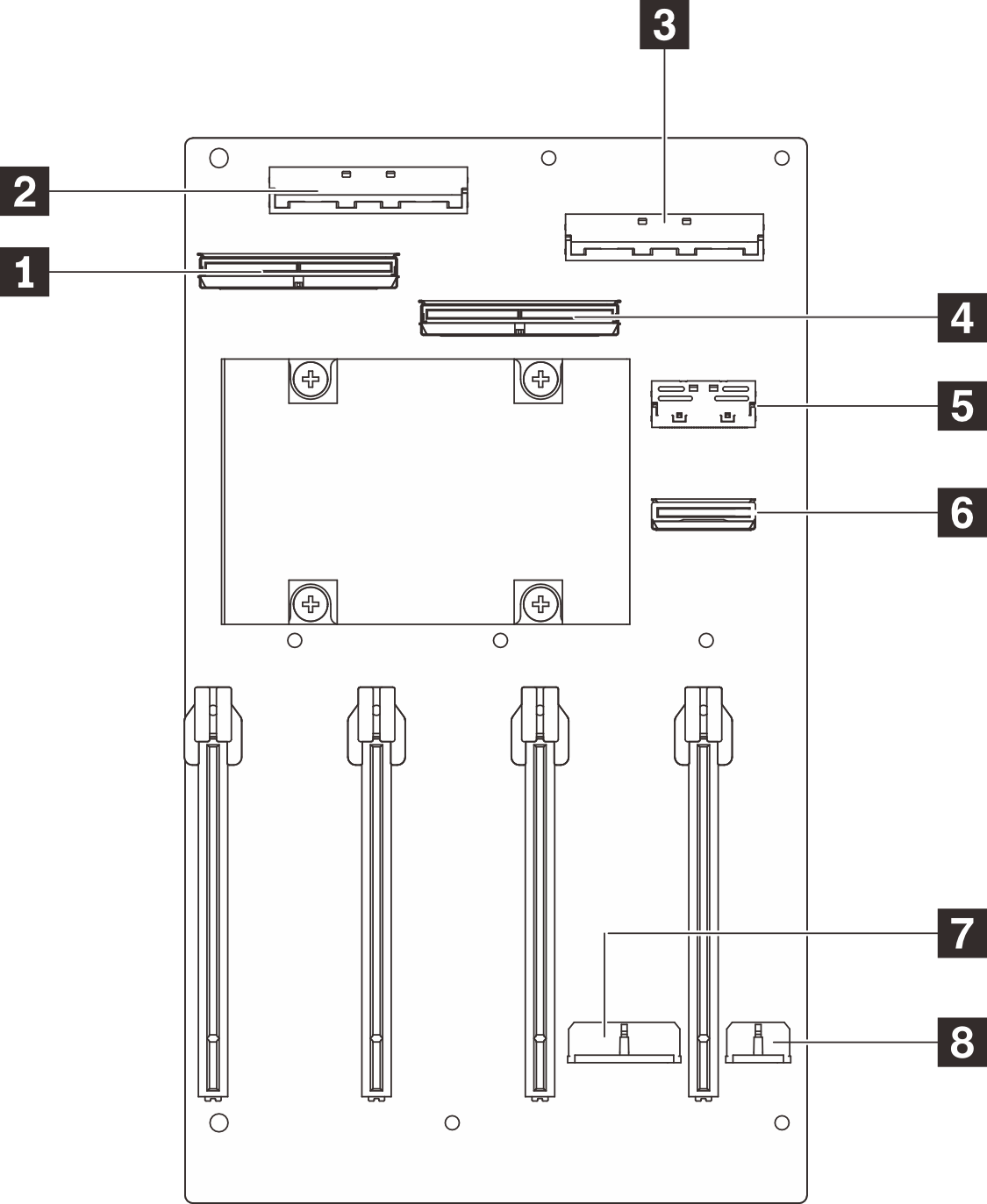

圖 2. 已切換的 GPU 配電板接頭
Switched GPU distribution board connectors
1 MCIO 接頭 A5 MCIO 接頭 E
2 MCIO 接頭 C6 MCIO 接頭 F
3 MCIO 接頭 D7 電源接頭 1
4 MCIO 接頭 B8 電源接頭 2
