Conectores de la placa de distribución de GPU

Consulte esta sección para localizar los conectores en la placa de distribución de GPU.

Nota
La placa de distribución de la GPU puede tener un aspecto diferente al de la ilustración de esta sección.

Placa de distribución de GPU directa

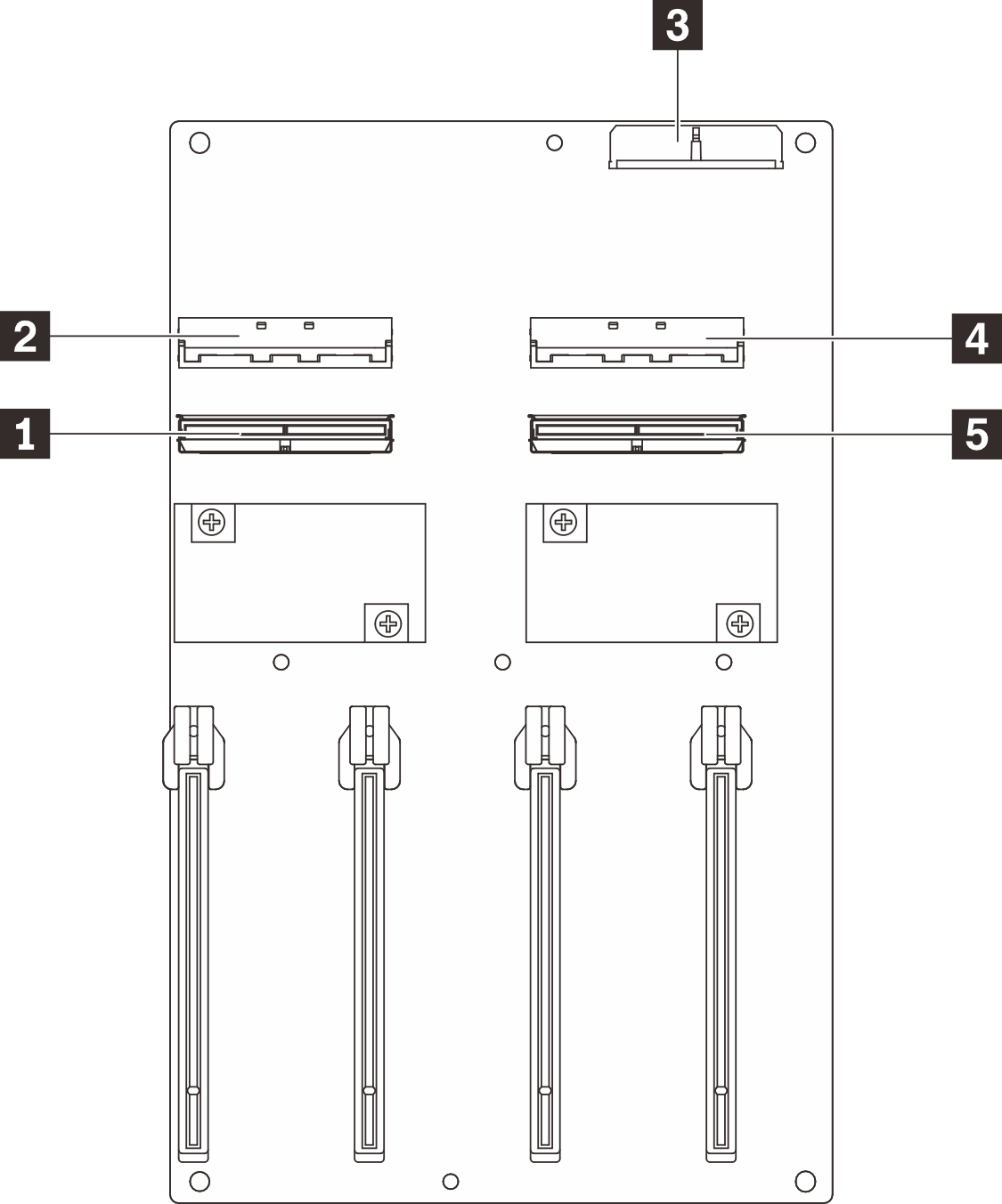

Figura 1. Conectores de la placa de distribución de GPU directa
Direct GPU distribution board connectors
1 Conector MCIO D4 Conector MCIO A
2 Conector MCIO C5 Conector MCIO B
3 Conector de alimentación

Placa de distribución de GPU conmutada

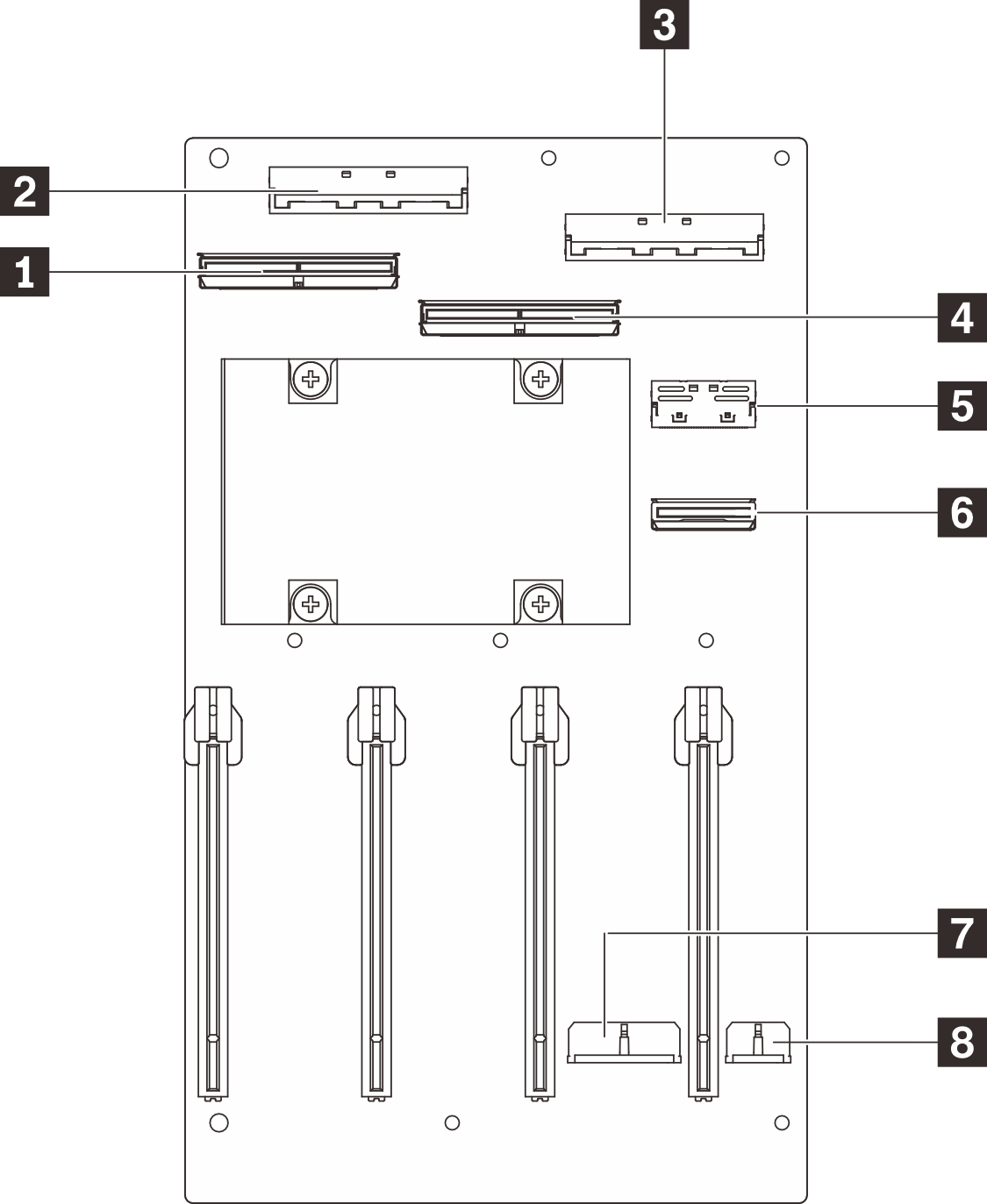

Figura 2. Conectores de la placa de distribución de GPU conmutada
Switched GPU distribution board connectors
1 Conector MCIO A5 Conector MCIO E
2 Conector MCIO C6 Conector MCIO F
3 Conector MCIO D7 Conector de alimentación 1
4 Conector MCIO B8 Conector de alimentación 2
