GPU 配电板接口

按本节的说明找到 GPU 配电板上的接口。

GPU 配电板可能与本节中的插图有所不同。
有三种类型的 GPU 配电板:

直连式 GPU 配电板

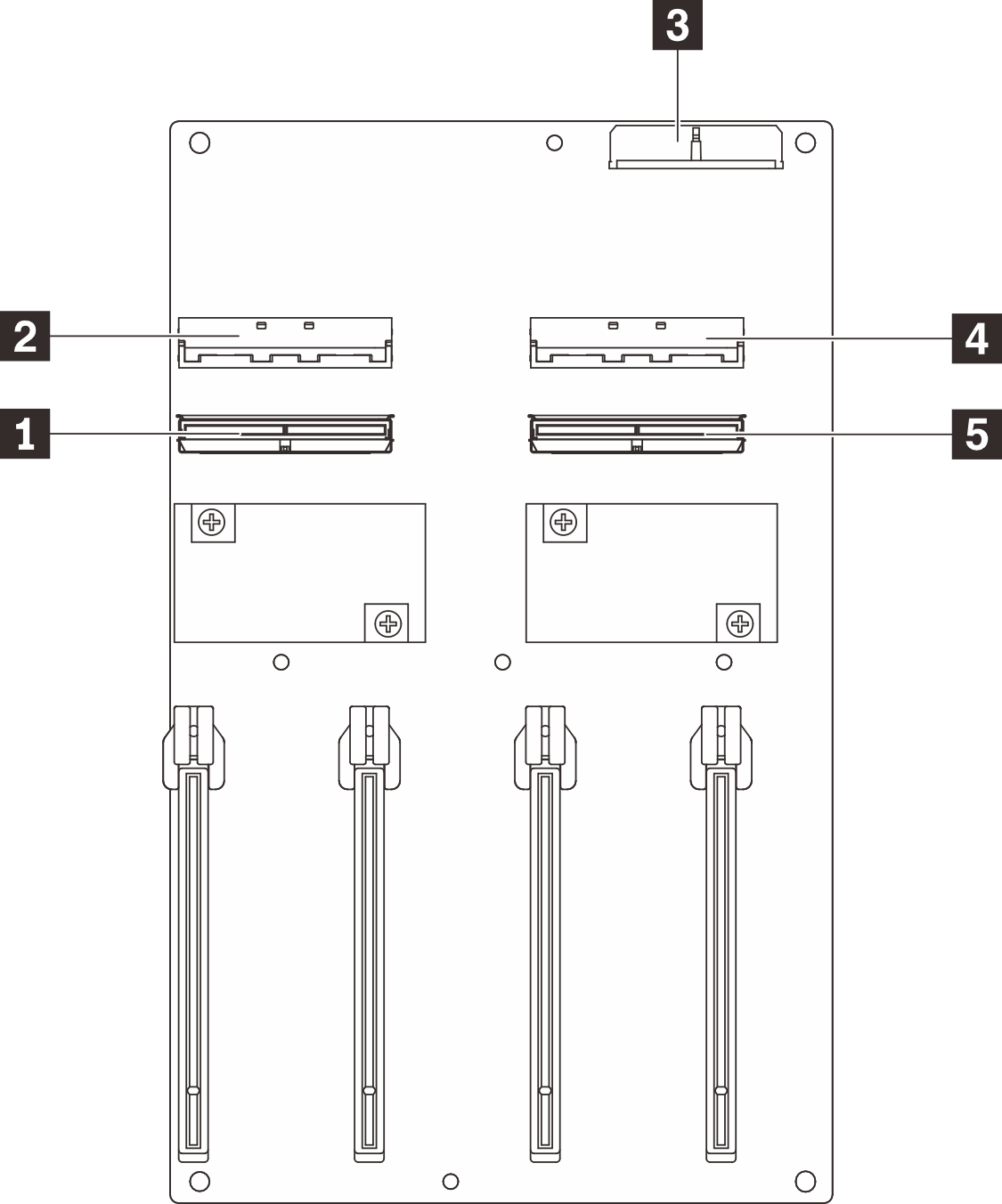

图 1. 直连式 GPU 配电板接口
Direct GPU distribution board connectors
1 MCIO 接口 D4 MCIO 接口 A
2 MCIO 接口 C5 MCIO 接口 B
3 电源接口

开关式 GPU 配电板

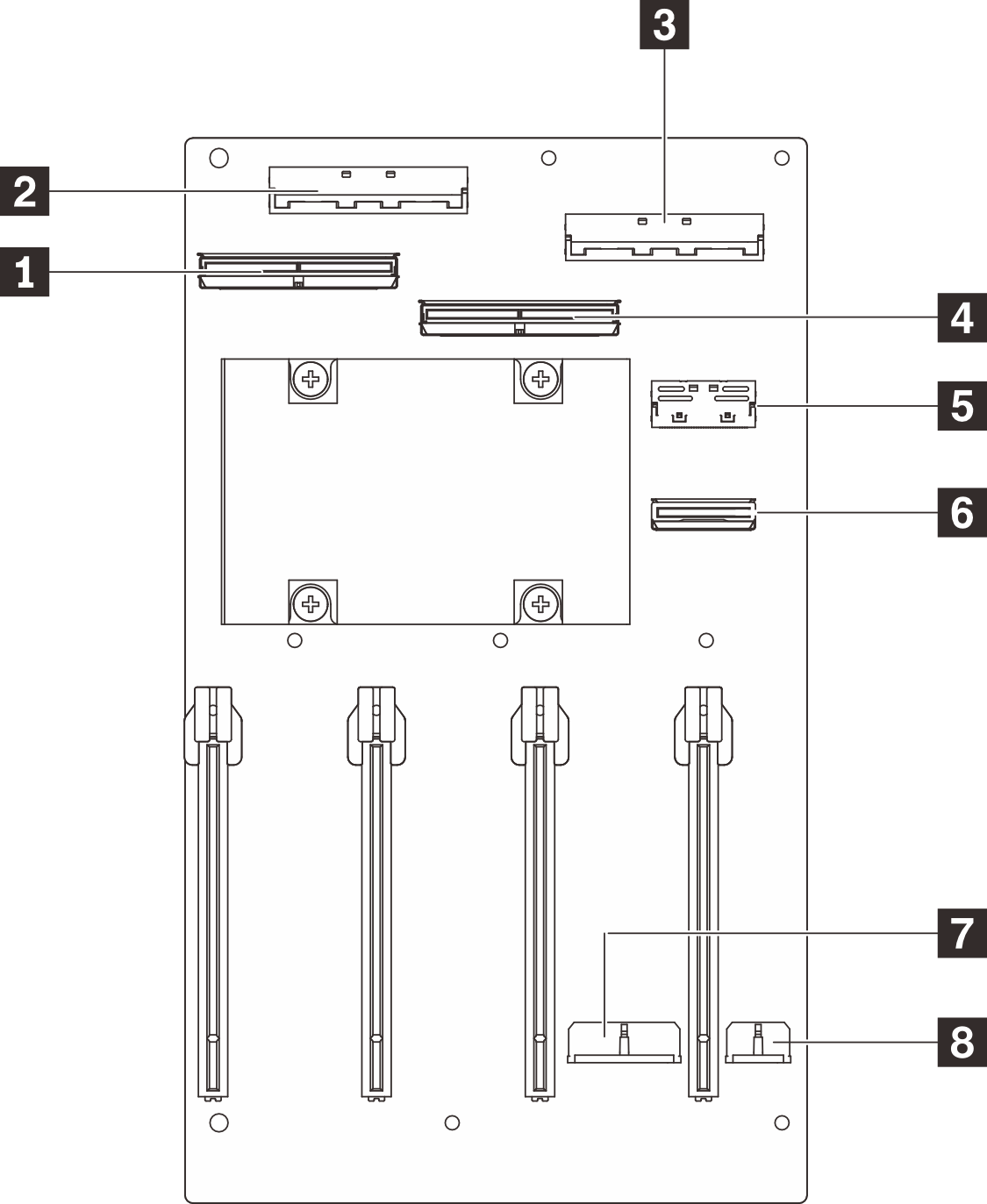

图 2. 开关式 GPU 配电板接口
Switched GPU distribution board connectors
1 MCIO 接口 A5 MCIO 接口 E
2 MCIO 接口 C6 MCIO 接口 F
3 MCIO 接口 D7 电源接口 1
4 MCIO 接口 B8 电源接口 2
