Connecteurs du tableau de distribution du GPU
Consultez cette section pour localiser les connecteurs présents sur le tableau de distribution du GPU.
Remarque
Le tableau de distribution GPU peut être différent de l'illustration de cette section.
Deux types de cartes de distribution GPU sont pris en charge dans les Modèle de GPU 4-DW et Modèle de GPU 8-DW :
Tableau de distribution GPU direct

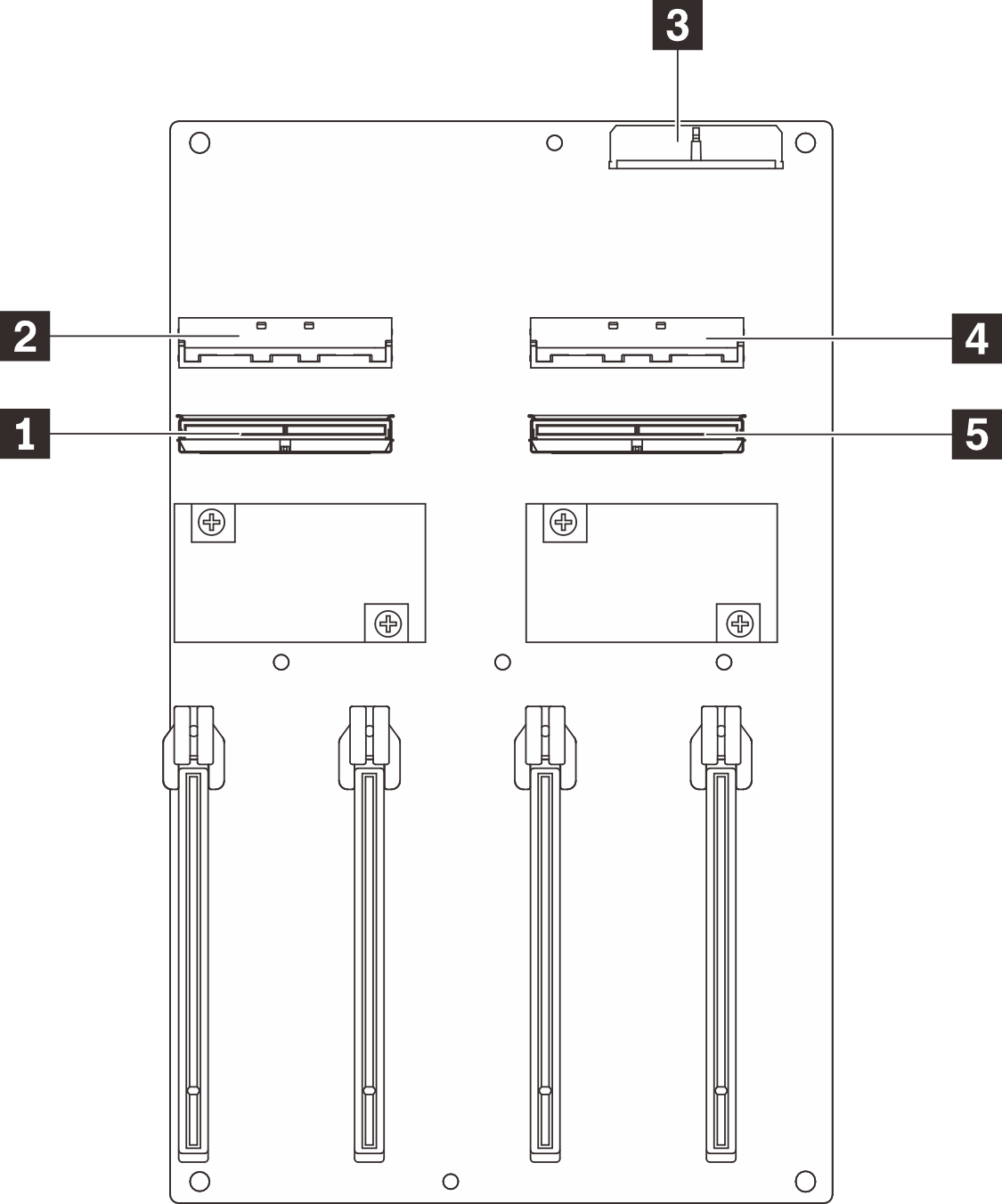

Figure 1. Connecteurs Tableau de distribution GPU direct
![Tableau de distribution GPU direct connectors](sr675v3-113-gpu-340.png)
![Tableau de distribution GPU direct connectors](sr675v3-113-gpu-340.png)
1 Emplacements PCIe 1 à 4 pour adaptateurs GPU | 3 Connecteur d'alimentation |
2 Connecteurs MCIO A à D |
Tableau de distribution GPU commuté

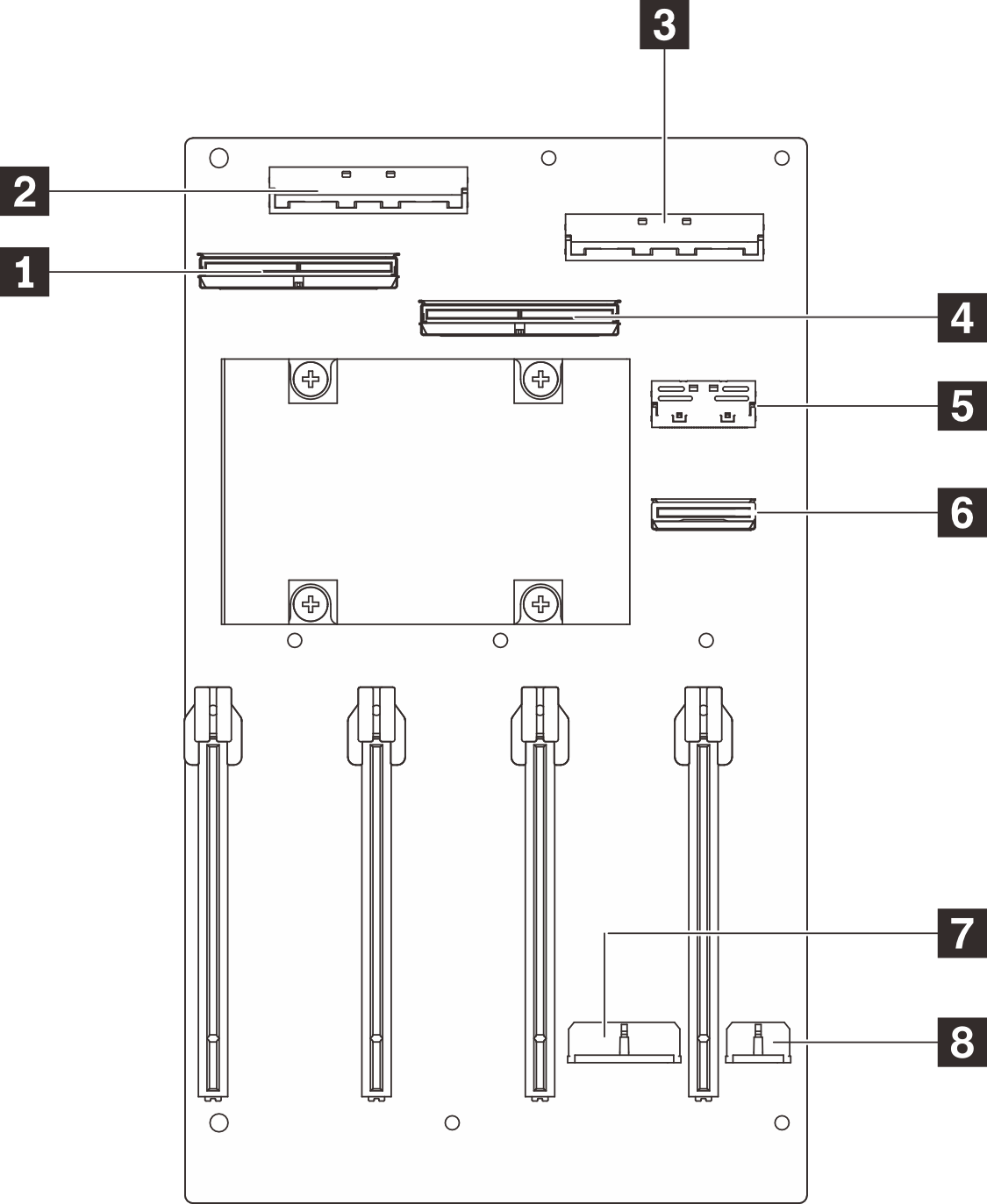

Figure 2. Connecteurs Tableau de distribution GPU commuté
![Tableau de distribution GPU commuté connectors](sr675v3-291-gpu-340.png)
![Tableau de distribution GPU commuté connectors](sr675v3-291-gpu-340.png)
1 Emplacements PCIe 1 à 4 pour adaptateurs GPU | 3 Connecteur d'alimentation 1 |
2 Connecteurs MCIO A à F | 4 Connecteur d'alimentation 2 |
