ขั้วต่อแผงจ่ายไฟ GPU

ดูส่วนนี้เพื่อค้นหาขั้วต่อบนแผงจ่ายไฟ GPU

หมายเหตุ
แผงจ่ายไฟ GPU อาจดูแตกต่างจากภาพประกอบในส่วนนี้
แผงจ่ายไฟ GPU จะมีสามประเภท

แผงจ่ายไฟ Direct GPU

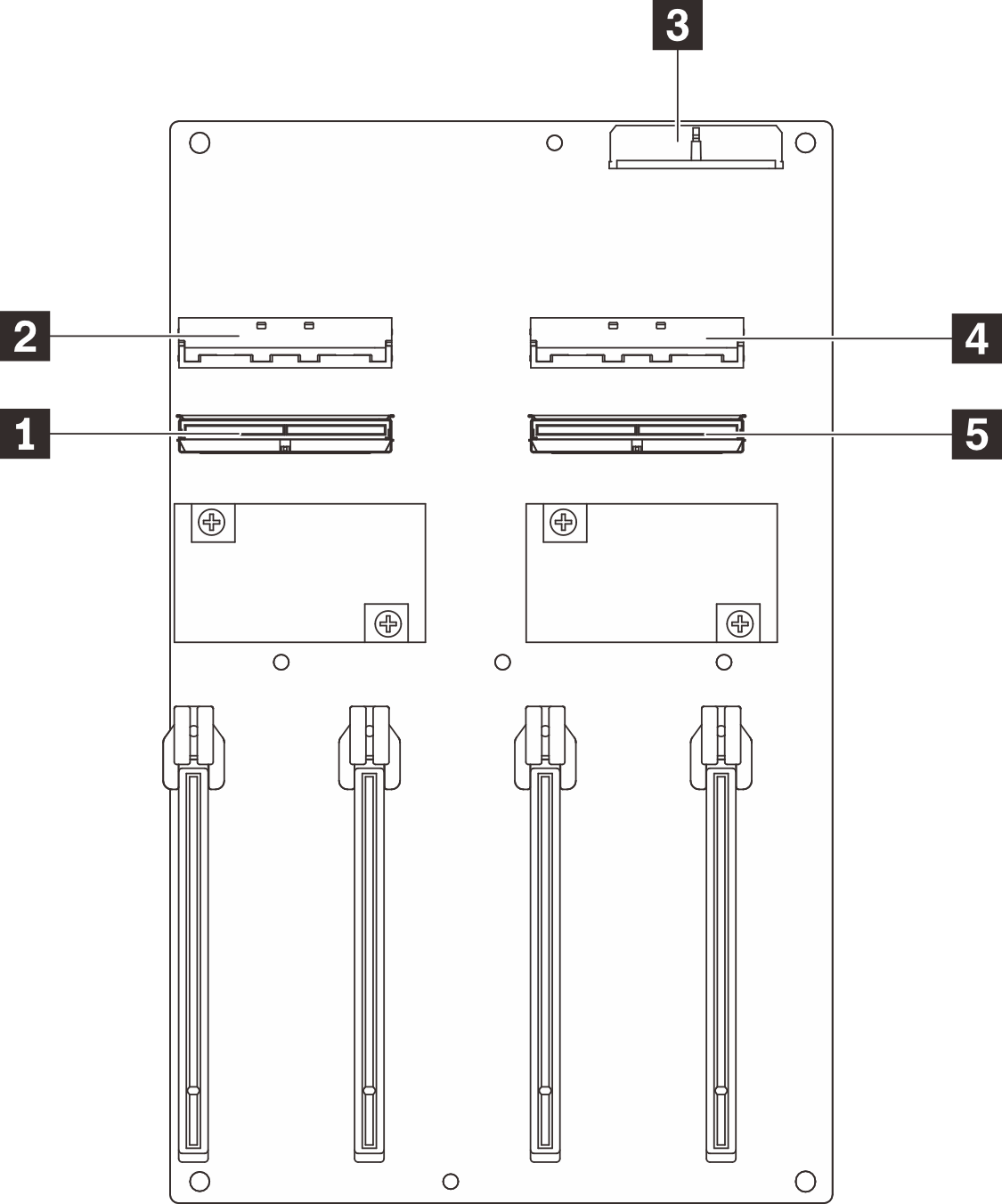

รูปที่ 1. ขั้วต่อแผงจ่ายไฟ GPU แบบตรง
Direct GPU distribution board connectors
1 ขั้วต่อ MCIO D4 ขั้วต่อ MCIO A
2 ขั้วต่อ MCIO C5 ขั้วต่อ MCIO B
3 ขั้วต่อไฟฟ้า

แผงจ่ายไฟ Switched GPU

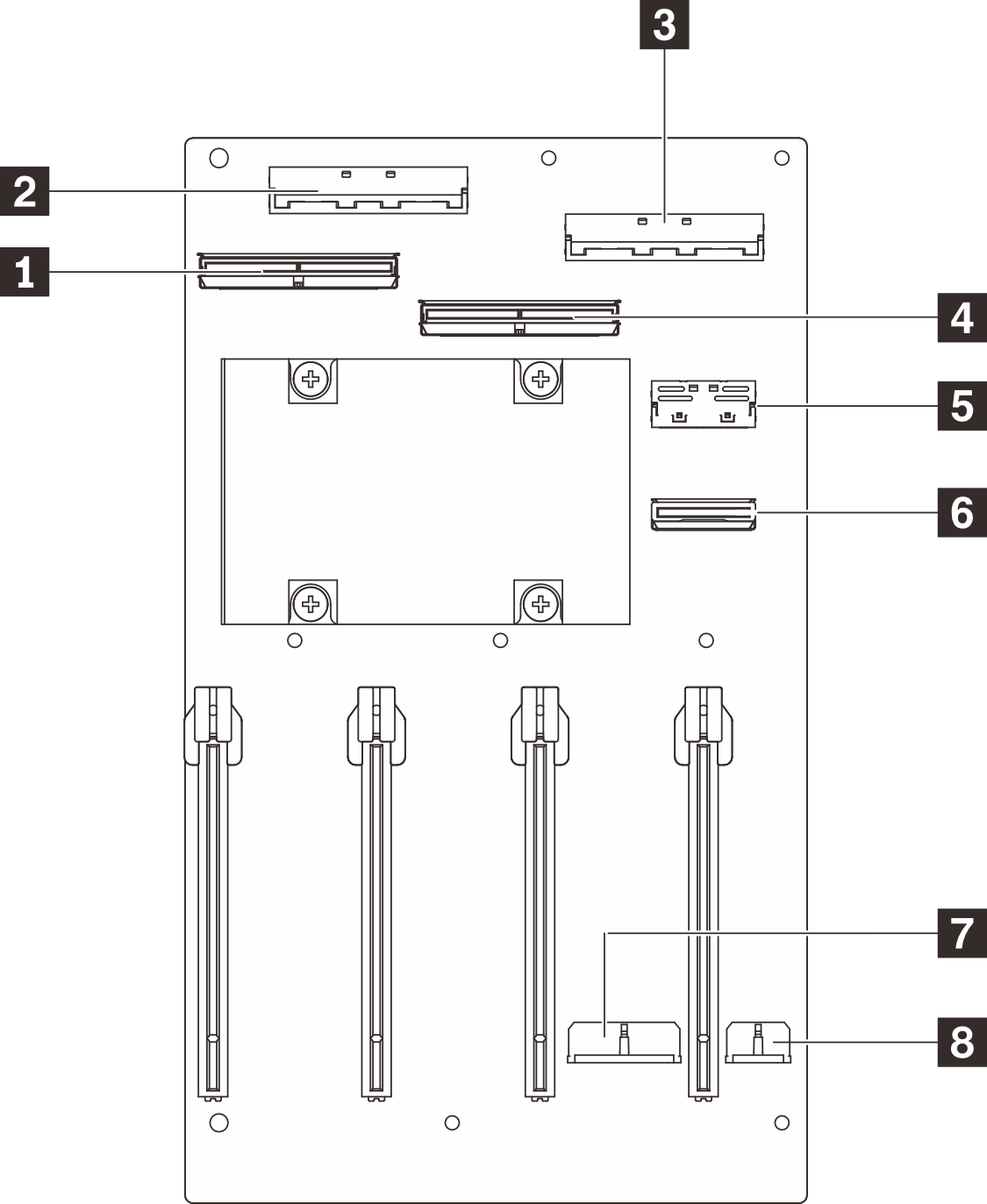

รูปที่ 2. ขั้วต่อแผงจ่ายไฟ GPU แบบสลับ
Switched GPU distribution board connectors
1 ขั้วต่อ MCIO A5 ขั้วต่อ MCIO E
2 ขั้วต่อ MCIO C6 ขั้วต่อ MCIO F
3 ขั้วต่อ MCIO D7 ขั้วต่อไฟฟ้า 1
4 ขั้วต่อ MCIO B8 ขั้วต่อไฟฟ้า 2
